對無線收發電路圖不了解，求講解工作原理與元器件在電路中的作用

ID:275719 · 發表于 2018-5-10 14:54

那位大神幫我講解下這兩個圖中工作原理和元器件在電路中的作用。

ID:123289 · 發表于 2018-5-10 18:07

先去讀通2262和2272手冊

ID:302217 · 發表于 2018-5-10 18:18

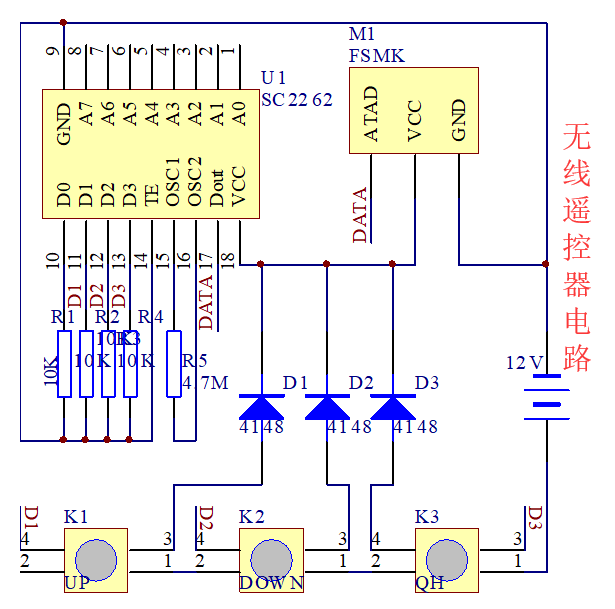

M2是高頻接收模塊，相當于收音機的高頻部分，它接收到的信號里的編碼脈沖被解調出來，送到2272芯片里解碼，然后2272對應輸出驅動9013，9013驅動相關電路執行相應的動作。M1是高頻發射模塊，相當于一個可調制高頻發射器，調制信號來自編碼芯片2262，按鍵按下是2262置于某一編碼并發出編碼脈沖。這個電路用按鍵同時控制發射模塊的電源以達到節能目的，這種設計是個敗筆。因?yàn)榘l(fā)射模塊消耗電流比較大，而按鍵是小電流工作元件，所以這樣使用按鍵壽命會很短，很快會出現按鍵無效或者失靈。

ID:538032 · 發表于 2019-5-17 17:28

哪個軟件有這張兩張圖的SC2262, SC2272？
