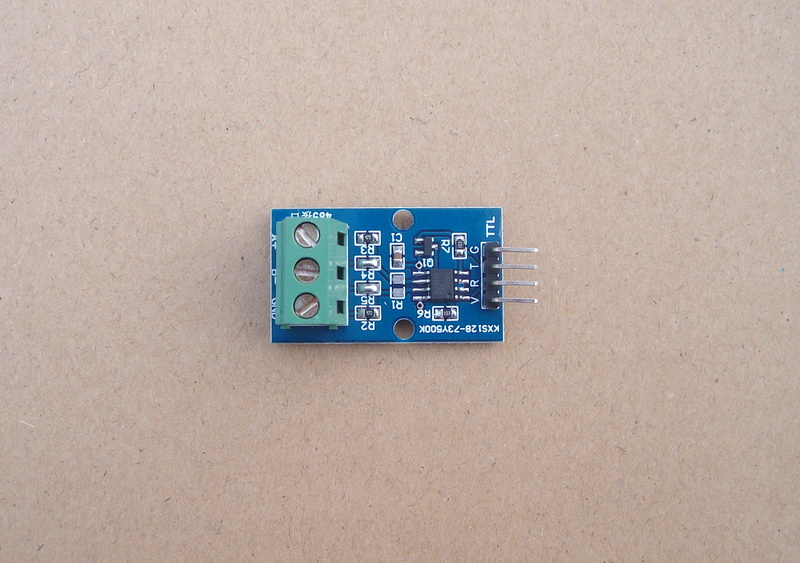

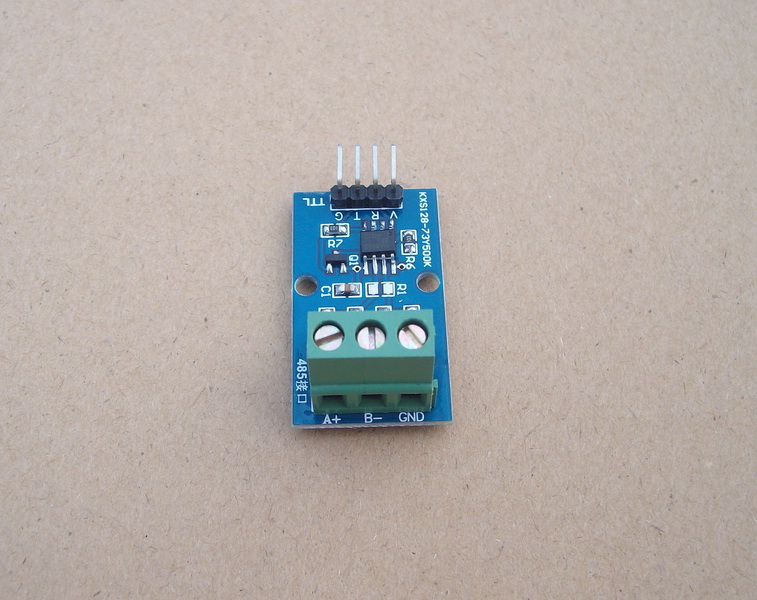

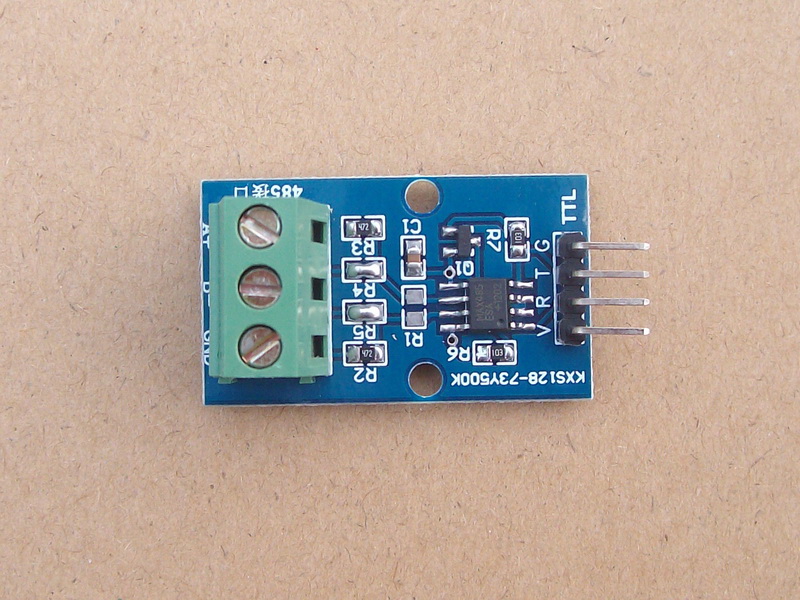

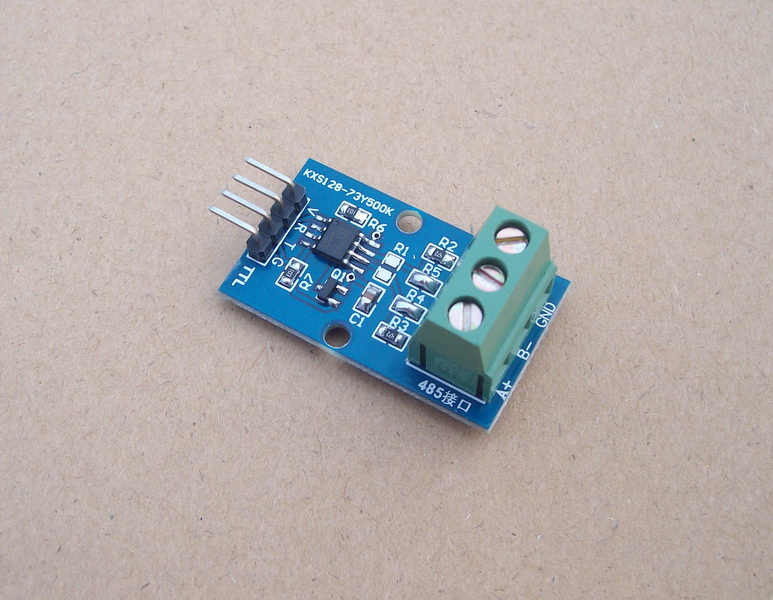

【簡要說明】 一、尺寸：全長36mm寬22mm高18mm 二、主芯片：MAX485通訊芯片 三、工作電壓：直流5V 四、特點： 1、電路簡單實用，接線簡單。 2、一端與485模塊連接，另一端可直接和單片機連接。 3、可以單片機與單片機通訊。 4、可UART 與485設備通訊。 5、電路小巧，方便固定安裝。 6、通信距離最大1200米。 7、工作溫度-20°~50°。 8、RS-485的數據最高傳輸速率為10Mbps 9、RS-485最大的通信距離約為1200m，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。 【小知識】 RS232,RS422,RS485是電氣標準，主要區別就是邏輯如何表示。 RS232使用12V,0,-12V電壓來表示邏輯，（-12V表示邏輯1，12V表示邏輯0），全雙工，最少3條通信線（RX,TX,GND），因?yàn)槭褂媒^對電壓表示邏輯，由于干擾，導線電阻等原因，通訊距離不遠，低速時幾十米也是可以的。 RS422 ，在RS232后推出，使用TTL差動電平表示邏輯，就是兩根的電壓差表示邏輯，RS422定義為全雙工的，所以最少要4根通信線（一般額外地多一根地線），一個驅動器可以驅動最多10 個接收器（即接收器為1/10單位負載），通訊距離與通訊速率有關系，一般距離短時可以使用高速率進行通信，速率低時可以進行較遠距離通信，一般可達數百上千米。 RS485 ，在RS422后推出，絕大部分繼承了422，主要的差別是RS485可以是半雙工的，而且一個驅動器的驅動能力至少可以驅動32 個接收器（即接收器為1/32單位負載），當使用阻抗更高的接收器時可以驅動更多的接收器。所以現在大多數全雙工485驅動/接收器對都是標：RS422/485的，因?yàn)槿p工RS485的驅動/接收器對一定可以用在RS422網絡。 適用場合：?jiǎn)纹瑱C(jī)學習、電子競賽、產品開發、畢業設計。。。
|
