實驗一：用C51實現流水燈實驗

實驗要求：完成亮流水，即LED從低位流向高位流動，每次流動一位，且每次只亮一個LED燈，其它LED滅。

實驗原理：單片機流水的實質是單片機各引腳在規定的時間逐個上電，使LED燈能逐個亮起來但過了該引腳通電的時間后便滅燈的過程，實驗中使用了單片機的P2端口，  對8個LED燈進行控制，要實現逐個亮燈即將P2的各端口逐一置零，  中間使用時間間隔隔開各燈的亮滅。使用r1或rr a實現位的轉換。

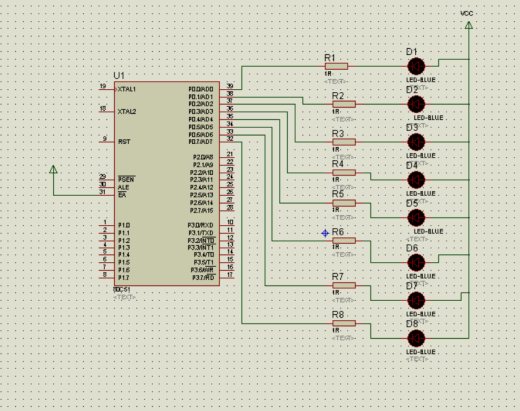

實驗內容：通過仿真來實現實驗電路圖

代碼如下；

              for(x=0;x<8;x++)

                  {

                  P0=num[x];

                  delay();

                }

                for(x=6;x>0;x--)

                  {

                  P0=num[x];

                  delay();

                }

                P0=0xfe;

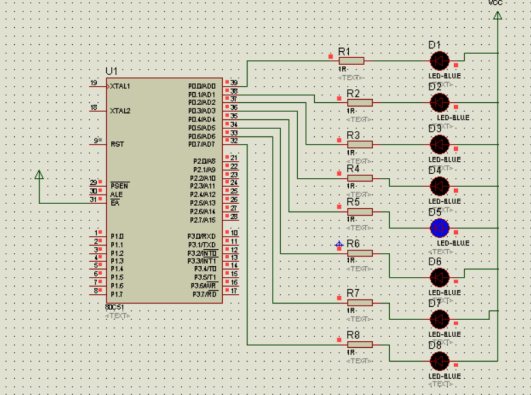

實驗結果：

實驗程序：

#include <REG51.H>
void delay(); //延時函數聲明
void  main() //主函數
{ unsigned char x, num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

while(1)
  {
    for(x=0;x<8;x++)
     {
    P0=num[x];
    delay();
  }
    for(x=6;x>0;x--)
     {
    P0=num[x];
    delay();
  }
  P0=0xfe;
  }
}
void  delay() //延時函數，無符號字符型變量i為形式參數
{
    unsigned int j,k; //定義無符號字符型變量j和k
    for(k=0;k<500;k++) //雙重for循環語句實現軟件延時
    for(j=0;j<100;j++);
}

實驗總結：

這次試驗通過仿真實驗軟件實現流水燈實驗，充分學會了keil軟件和Proteus電路仿真的聯合調試，為后期的實驗做足了功課。也認識到仿真實用性。
