PIC16F1947芯片休眠狀態下超低功耗設置問題

ID:265919 · 發表于 2018-12-12 17:35

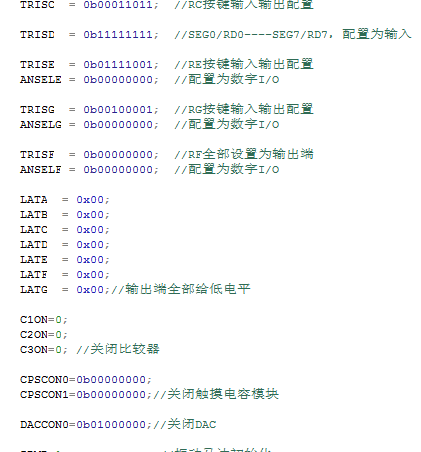

上面是我的休眠之前的配置，電流保持在123.3uA,一直降不下來。

引腳啊什么的也拉低了，關閉了ADC，比較器，定時器。不知道還有什么沒有考慮到，卡在這里很久了。求大神指教。。。

ID:401564 · 發表于 2018-12-13 23:40

這個型號的我沒有用過
你可以考慮一下是不是外圍元件的問題,除了晶振,什么都不要接,上電休眠,再看一下電流,如果是大了,那就是你還沒有設定好,電流小了,那就是外圍元件的問題,你可以把電路上傳看一下
有的引腳是不能拉低的,如果你是設定為數據輸入的話,它內部是有一個弱上拉的,如果你設定了上拉電阻,然后拉低的話,它的電流就是那上拉電流,如果有運放,你重點看一下運放,運放耗電大
