求大佬幫忙，看看怎么接線...我自己怎么接數碼管都不亮

ID:448447 · 發表于 2018-12-21 20:39

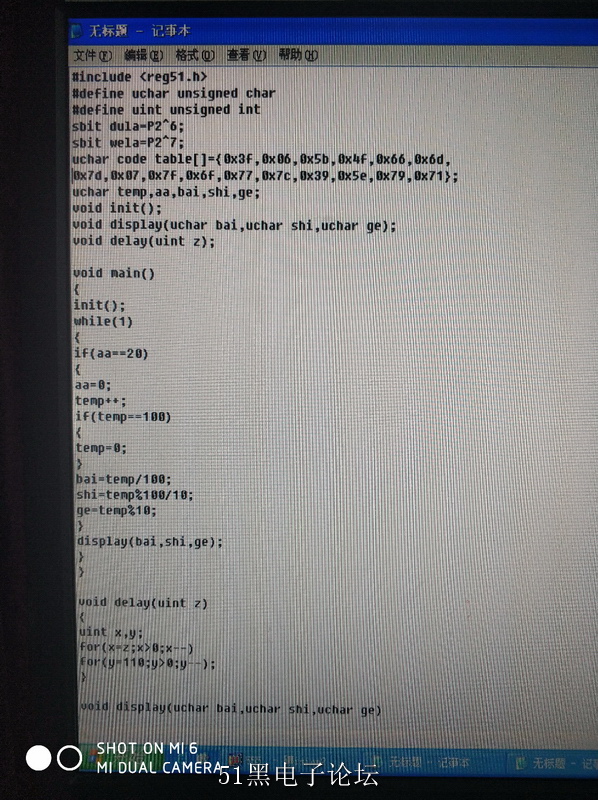

情幫忙看一下該怎么接線，這是實驗臺的照片，我自己怎么接數碼管都不亮，都不對。程序就是教程里面的由0加到百位數用數碼管顯示的程序...

ID:133790 · 發表于 2018-12-22 14:19

這個實驗臺牛呀，這么多種類的模塊!

ID:155507 · 發表于 2018-12-22 15:49

你這個實驗臺是8279芯片驅動的數碼管電路，應該將電路圖放上來，這樣大家也好建議啊！

建議你利用手冊找到解決你問題的詳細步驟

ID:410942 · 發表于 2018-12-22 16:05

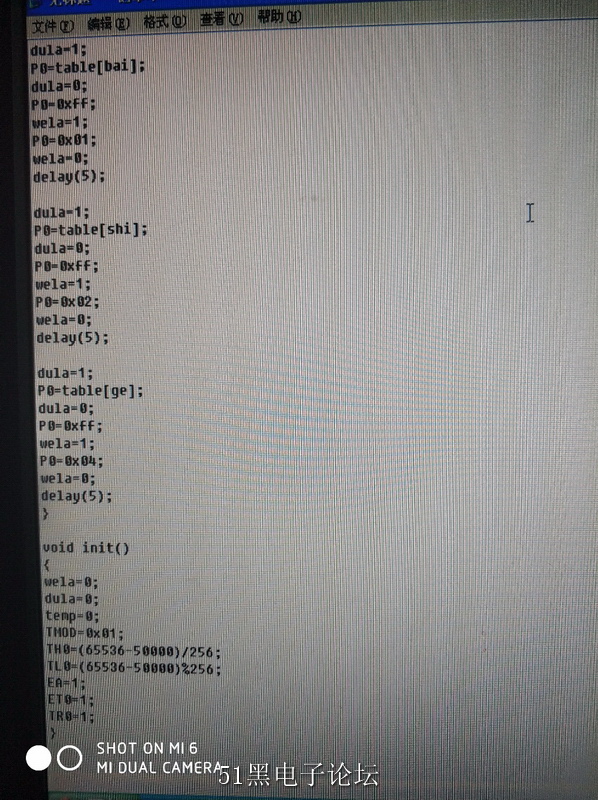

看你的代碼應該是P0拉兩個74H573芯片再拉數碼管的。1，你看看是不是要跳線。2你的鎖存語句寫成這樣：P0=table[bai];dlua=1;dlua=0; P0=0x01;wale=1;wale=0;不要那句P0＝0XFF。試一下。最好可以附上電路圖。

ID:256390 · 發表于 2018-12-22 16:10

先把段選和位選整明白

ID:425823 · 發表于 2018-12-22 16:39

沒看到中斷函數呢

ID:274129 · 發表于 2018-12-27 17:03

看看數碼管是共陰極還是共陽極共陽極就位選給高電平
共陰極位選給低電平

ID:456654 · 發表于 2018-12-27 17:57

給你的電路整好，加個分號
