1602顯示器顯示規劃優化體會 附單片機程序+仿真圖

[復制鏈接]
ID:404797 發表于 2019-3-18 23:18 | 顯示全部樓層 |閱讀模式
    1602顯示器成本低廉使用簡單，是單片機理想的顯示設備。但是，1602顯示器同時只能顯示32個字符的內容，顯示信息明顯偏少，而且自然顯示的話顯示內容很快就會超出顯示范圍而看不見。直到第一行顯示滿64個字符后才回到第二行開頭顯示重現顯示內容。為了避免出現顯示內容超出顯示范圍而不可見，程序要適時換行，但在程序中使用顯示器的地方有很多個模塊，其中有些還是中斷模塊，各模塊實際往顯示器送了多少個字符很難判斷，很難適時換行導致顯示內容進入不可見顯示區而影響顯示效果，特別是有些時候要輸入數字，還會用到退格鍵刪除內容，這更增加了顯示控制的難度。有的程序員為了避免出現這種情況就采用固定地點顯示方法，就只在顯示器幾個固定地方顯示內容，這樣雖然不會出現顯示內容不可見的情況，但往往只能安排少數幾個顯示地點，會出現很多顯示單元沒利用，使本來不多的顯示資源便顯緊張，影響程序運行效果，特別是一些顯示數據刷新率高的場合，往往前一個數據還沒看清，下一下數據已將其履蓋。所以固定地點顯示的方法也不是最優。根據本人的體會，要充分利用1602顯示器的顯示資源，要固定地點顯示與自然顯示方法相結合，在顯示器中的一些特定區域設為固定顯示點，如將顯示器的每行兩端兩到四個顯示單元作為固定顯示點，用于較固定的顯示需求，其余地方作為自然顯示區，編寫一個專門顯示模塊，統一管理顯示資源，正確設置顯示光標，使顯示內容能在自然顯示區內合理顯示，而又不會影響其他區域的顯示。這樣就能最大限度發揮顯示器的作用。
    為了說明本方法對顯示器的使用，本人設計了一個簡單的例子。在本例中，有一個簡單的算術測試程序，在100個時間單位內，單片機不斷出一些簡單的算術題，由用戶答題，正確則正確答題數加分，錯誤則錯題數加分，在顯示器的左上角實時顯示答對題數字，左下角實時顯示答錯題數字，右上角則實時顯示所剩的時間數字，右下角則用于輸入數字顯示用，支持退格刪除字符。

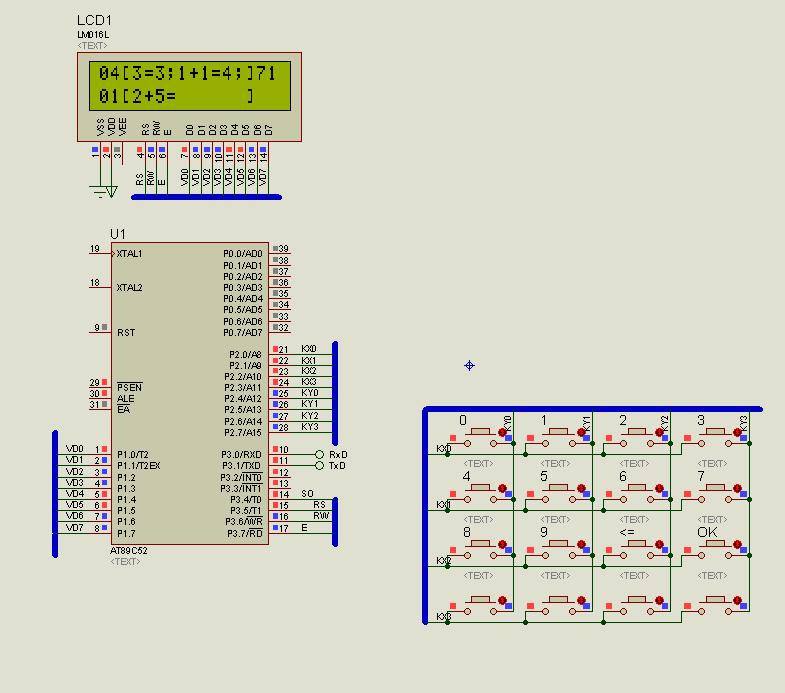

下面是程序運行時的截圖：

單片機源程序如下:
  1. #include<reg51.h>
  2. sbit kx0=P2^0;
  3. sbit kx1=P2^1;
  4. sbit kx2=P2^2;
  5. sbit kx3=P2^3;
  6. sbit ky0=P2^4;
  7. sbit ky1=P2^5;
  8. sbit ky2=P2^6;
  9. sbit ky3=P2^7;

  11. sbit rs=P3^5;
  12. sbit rw=P3^6;
  13. sbit E=P3^7;
  14. #define StartA 3
  15. #define StartB 3
  16. #define EndA  13
  17. #define EndB  13
  18. char shifkey,ok,error,xl,yl;
  19. int Timenum,temp;
  20. //===========================================================
  21. void delay(int ii){int i;for(i=0;i<ii;i++);}
  22. //===========================================================
  23. void writeCmd(unsigned char c){E=0;rw=0;rs=0;delay(50);delay(50);P1=c;delay(50);E=1;delay(50);E=0; }
  24. void writeDat(unsigned char c){E=0;rw=0;rs=1;delay(50);delay(50);P1=c;delay(50);E=1;delay(50);E=0;}
  25. void Putxychar(char x,char y,char c){if(y>0)writeCmd(0x80+0x40+x);else writeCmd(0x80+x);writeDat(c);}
  26. void Prtstr(char *cp){char i=0;while(cp[i]!=0){writeDat(cp[i]);i++;}}
  27. void Mplaychar(char c)
  28. {int i;Putxychar(xl,yl,c);
  29. xl++;
  30. if((xl>=EndA)&&(yl==0)){xl=StartB;yl=1;for(i=StartA;i<EndA;i++)Putxychar(i,1,' ');}
  31. else if(xl>=EndB){xl=StartA;yl=0;for(i=StartB;i<EndB;i++)Putxychar(i,0,' ');}
  32. }
  33. void Mplaystr(char *cp){char i=0;while(cp[i]!=0){Mplaychar(cp[i]);i++;}}
  34. //-----------------------------------------------------------
  35. void dispnum(int x,int y,int num)
  36. {if(y>0)writeCmd(0x80+0x40+x);else writeCmd(0x80+x);
  37. writeDat((num%100)/10+0x30);writeDat((num%100)%10+0x30);
  38. }
  39. //===========================================================
  40. void Timeinit()
  41. {EA=1;ET1=1;TMOD|=0x20;
  42. TH1=0;TL1=0;TR1=1;
  43. }
  44. //=========================================================
  45. void Time1Pro()interrupt 3
  46. {temp++;
  47. if(temp==3000){temp=0;if(Timenum>0)Timenum--;dispnum(14,0,Timenum);}
  48. }
  49. //==========================================================
  50. int KeyDown()
  51. {char v,x,y;
  52. x=4;y=4;
  53. P2=0x0f;v=P2;
  54. if(v!=0x0f){if(kx0==0)x=0;if(kx1==0)x=1;if(kx2==0)x=2;if(kx3==0)x=3;
  55.              P2=0xf0;if(ky0==0)y=0;if(ky1==0)y=1;if(ky2==0)y=2;if(ky3==0)y=3;
  56.              }
  57. return x*4+y;
  58. }
  59. //==========================================================
  60. unsigned int GetNum()
  61. {char w,pos=0,key;
  62. unsigned int num;
  63.   w=0;
  64.   writeCmd(0x80+0x40+EndB+1);
  65.   Prtstr("  ");
  66.   writeCmd(0x80+0x40+EndB+1);
  67.   while(1)
  68.   {key=KeyDown();
  69.    if(key<12)
  70.    {key=KeyDown();while(key==KeyDown());
  71.     if(key<10){Putxychar(EndB+pos+1,1,key+0x30);pos++;if(w==0)num=key;else num=num*10+key;w++;}
  72.         else if(key==10){num=num/10;if(pos>0)pos--;Putxychar(EndB+pos+1,1,' ');writeCmd(0x80+0x40+EndB+pos+1);}
  73.         else if(key==11)return num%100;
  74.    }
  75.    }
  76. }
  77. //=========================================================
  78. void Game()
  79. {int a,b,c;
  80.   while(Timenum)
  81.   {a=rand()%10;
  82.    b=rand()%10;
  83.    Mplaychar(a+0x30);
  84.    Mplaychar('+');
  85.    Mplaychar(b+0x30);
  86.    Mplaychar('=');
  87.    c=GetNum();
  88.    if((c%100)/10)Mplaychar((c%100)/10+0x30);
  89.    Mplaychar((c%100)%10+0x30);
  90.    Mplaychar(';');
  91.    if(c==(a+b)){dispnum(0,0,++ok);}
  92.    else{{dispnum(0,1,++error);}}
  93.   }
  94.   }
  95. //##########################################################
  96. void main()
  97. {int i;
  98. Timeinit();
  99. Timenum=100;
  100. Putxychar(2,0,'[');
  101. Putxychar(2,1,'[');
  102. Putxychar(13,0,']');
  103. Putxychar(13,1,']');
  104. ……………………

  106. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

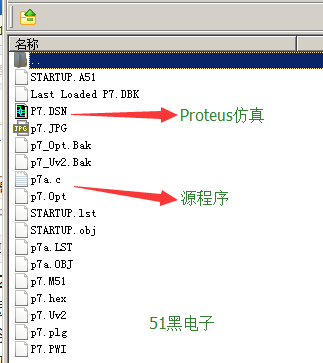

附件有完整程序及proteus設計：
P7.zip (109.73 KB, 下載次數: 7)
