單片機電子表可加可減可暫停 Proteus仿真程序

[復制鏈接]
ID:660771 發表于 2019-12-10 17:02 | 顯示全部樓層 |閱讀模式

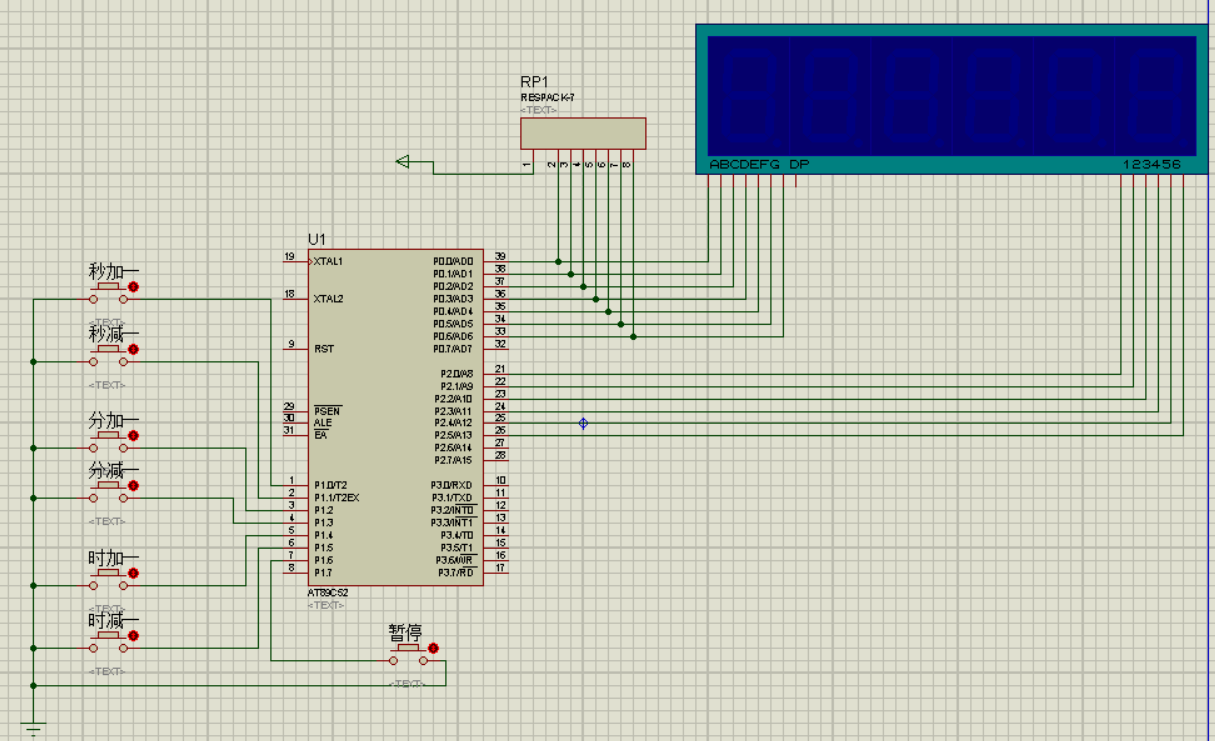

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
圖片 4.png

單片機源程序如下:
  1. #include<reg52.h>
  2. #define codport P0                  //顯示段碼輸出口
  3. #define sitport        P2                //顯示位碼輸出口
  4. sbit PB1=P1^0;
  5. sbit PB2=P1^1; // second 調整定義
  6. sbit PB3=P1^2;
  7. sbit PB4=P1^3;  //second//minite 調整定義
  8. sbit PB5=P1^4;
  9. sbit PB6=P1^5; //hour 調整定義
  10. sbit PB7=P1^6;        //暫停
  11. void delay(int); // 延時子程序
  12. void keyscan( ); // 按鍵作用
  13. unsigned char code ledcode[]     /*顯示0～9的代碼*/
  14. ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
  15. unsigned char data hou,min,sec,num; //時分秒中斷數
  16. unsigned char data disbuf[]={0,0,0,0,0,0};
  17. //顯示數組，0元素為最高位
  18. void delay(int x)
  19. { int i,j;
  20.        for(i=0;i<x;i++)
  21.             for(j=0;j<120;j++);
  22.         }
  23. void keyscan (void)
  24. {
  25. if(PB1==0) // 按鍵1 秒加
  26. {
  27. delay(200);
  28. {
  29. sec++;
  30. if(sec==60)
  31. {sec=0; }
  32. }
  33. }

  35. if(PB2==0) // 按鍵2 秒減
  36. {
  37. delay(200);
  38. {
  39. sec--;
  40. if(sec==-1)
  41. {sec=59;}
  42. }
  43. }

  45. if(PB3==0) // 按鍵3 分加
  46. {
  47. delay(200);
  48. {
  49. min++;
  50. if(min==60)
  51. {min=0; }
  52. }
  53. }

  55. if(PB4==0) // 按鍵4 分減
  56. {
  57. delay(200);
  58. {
  59. min--;
  60. if(min==-1)
  61. {min=59; }
  62. }
  63. }
  64.
  65. if(PB5==0) // 按鍵5 時加
  66. {
  67. delay(200);
  68. {
  69. hou++;
  70. if(hou==60)
  71. {hou=0;}
  72. }
  73. }

  75. if(PB6==0) // 按鍵7 暫停
  76. {
  77. delay(200);
  78. {
  79. hou--;
  80. if(hou==-1)
  81. {hou=23; }
  82. }
  83. }

  85.   if(PB7==0) // 按鍵6 時減
  86. {
  87. delay(200);
  88. {
  89. EA=~EA;
  90. }
  91. }

  93. }
  94. void display()                //顯示函數
  95. {        unsigned int j;                //j用于循環延時
  96.         unsigned char i,scan;        //scan為掃描碼
  97.         scan=0x01;
  98.         for(i=0;i<6;i++)
  99.         {        sitport=0xff;                //先關閉各位
  100.                 codport=ledcode[disbuf[i]];
  101.                                         //輸出顯示數的段碼
  102.                 sitport=~scan;                //輸出位碼
  103.                 scan=(scan<<1);                   //指向下一個數位
  104.                 for(j=0;j<360;j++);        //延時3ms
  105. }        }
  106. void time0() interrupt 1        //定時器0中斷函數
  107. {        TL0=55536%256;         //給T0賦初值
  108.         TH0=55536/256;
  109.         num=num+1;                //百分之一秒加1
  110.         if(num>99)
  111.         {    num=0;             sec++;                //秒加1
  112.              if(sec>59)
  113.              {        sec=0;    min++;                 //分加1
  114.                 if(min>59)
  115.                 {    min=0;        hou++;         //時加1
  116.                       if(hou>23)        hou=0;
  117.              }        }                 //把時間變量分離成要顯示的各位
  118.             disbuf[0]=hou/10;         disbuf[1]=hou%10;
  119.             disbuf[2]=min/10;        disbuf[3]=min%10;
  120.             disbuf[4]=sec/10;        disbuf[5]=sec%10;
  121. }        }
  122. void main()                        //主函數
  123. {
  124.         TMOD=0x01;                //設置T0以模式1定時
  125.         TL0=55536%256;         //設置T0定時10ms初值
  126.         TH0=55536/256;
  127.         ET0=1;                         //開T0中斷
  128.         EA=1;                        //開總中斷
  129.         TR0=1;                        //定時器0開運行
  130.         hou=12;        min=0;         //時間初始化
  131.         sec=0;        num=0;
  132.         while(1)                //循環，并隨時處理中斷
  133.           {
  134.              display();        //調用數碼管進行掃描顯示
  135.          keyscan( );            // 按鍵掃描
  136. }                   }
復制代碼

所有資料51hei提供下載:
電子表可加可減可暫停.rar (16.96 KB, 下載次數: 24)
