Altium Designer09設置原點的時候怎么設置可以自動選取中點？

ID:624444 · 發表于 2020-5-14 16:03

如題，有時候設置原點可以自動選中最近的某個中心點，比如焊盤的中點，過孔的中點，線的端點、交點。。。，有時候就無法選中，請問這是哪里有問題嗎？規則有問題？還是哪里沒有設置呢？柵格我設置的是0.025MM，有沒有大佬來解惑。

ID:153181 · 發表于 2020-5-15 09:19

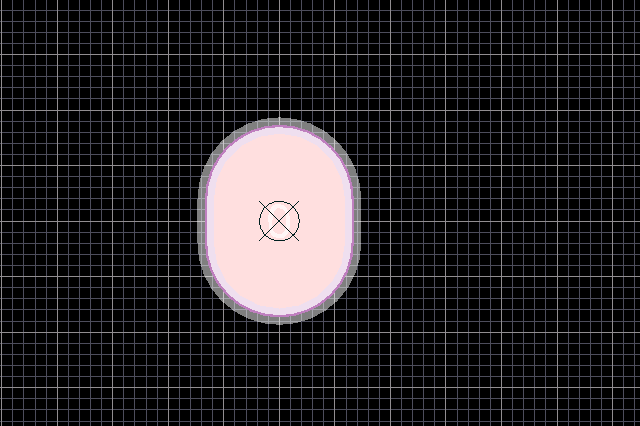

你需要設置電器網格，這樣子鼠標就會捕獲元件點了！下圖是我設置的原點：

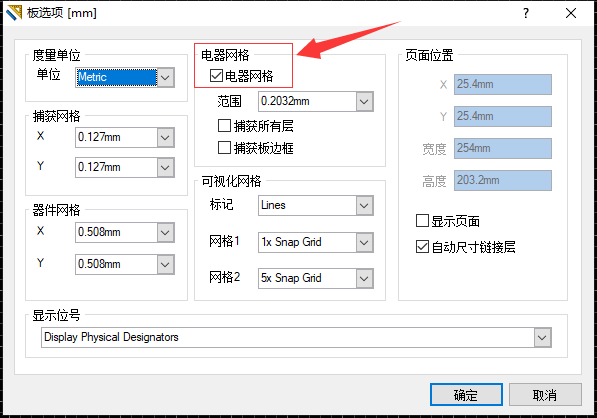

快捷鍵：D+O 設置電器網格打勾，就可以隨意抓取電器元件了！
