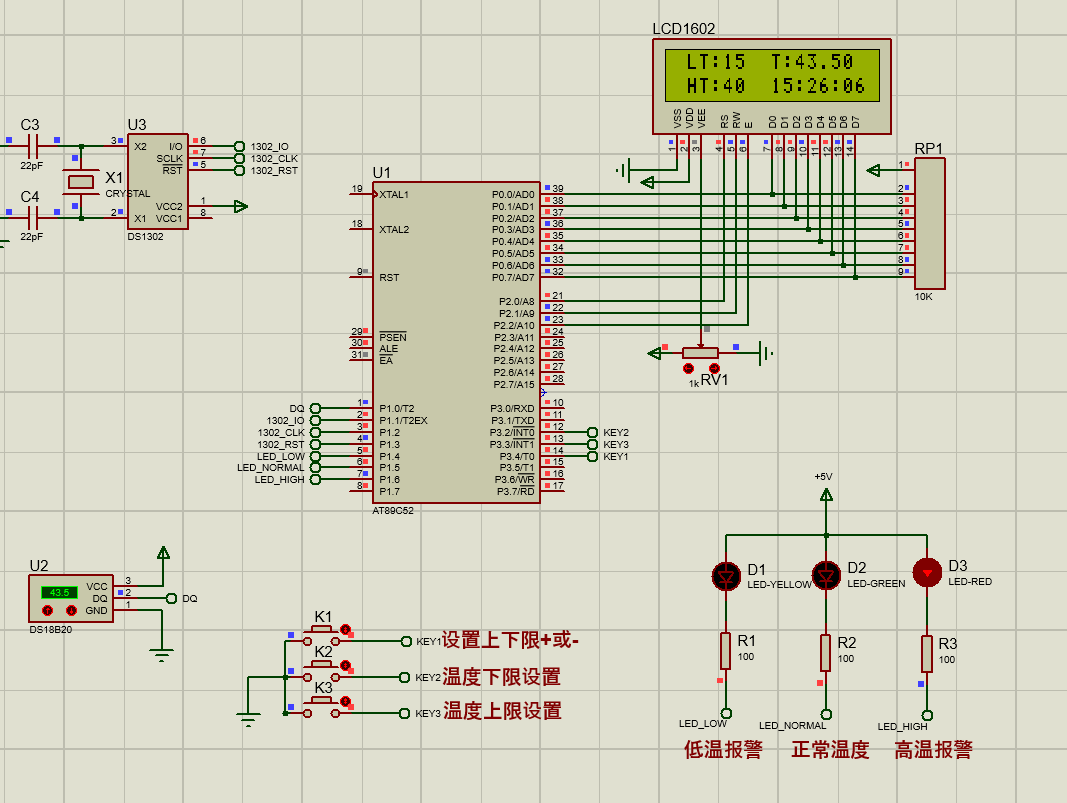

DS18B20數字溫度計單片機程序+Proteus仿真

[復制鏈接]
ID:435149 發表于 2020-6-6 15:28 | 顯示全部樓層 |閱讀模式
#include "ds18b20.h"

/*****延時子程序*****/
void Delay(uint i)
{
while( i-- );
}

//DS18B20初始化
void Init_DS18B20(void)
{
  unsigned char x=0;
  DQ=1;
        Delay(8);    //稍做延時
  DQ=0;         //單片機將DQ拉低
        Delay(80);   //精確延時,大于480us
  DQ=1;         //拉高總線
  Delay(14);
  x=DQ;           //稍做延時后,如果x=0則初始化成功,x=1則初始化失敗
  Delay(20);
}

/*****讀一個字節*****/
unsigned char ReadOneChar(void)
{
        unsigned char i=0;
        unsigned char dat=0;
        for (i=8;i>0;i--)
        {
                DQ=0;     // 給脈沖信號
                dat>>=1;
                DQ=1;     // 給脈沖信號
                if(DQ)
                        dat|=0x80;
                Delay(4);
        }
return(dat);
}

/*****寫一個字節*****/
void WriteOneChar(unsigned char dat)
{
        unsigned char i=0;
  for (i=8; i>0; i--)
        {
                DQ=0;
                DQ=dat&0x01;
                Delay(5);
                DQ=1;
                dat>>=1;
  }
}

//發送溫度轉換命令
void Tmpchange(void)
{
  Init_DS18B20();
  WriteOneChar(0xCC);  //跳過讀序號列號的操作
  WriteOneChar(0x44);  //啟動溫度轉換
}

//讀取溫度值
uint ReadTemperature(void)
{
        unsigned char a=0;
  unsigned char b=0;
  unsigned int t=0;
  float tt=0;
  Tmpchange();
  Init_DS18B20();
  WriteOneChar(0xCC);  //跳過讀序號列號的操作
  WriteOneChar(0xBE);  //讀取溫度寄存器
  a=ReadOneChar();     //讀低8位
  b=ReadOneChar();    //讀高8位
  t=b;
        t<<=8;
        t=t|a;                                            //高8位左移與低8位相或得到溫度值
        tt=t*0.0625;                    //溫度在寄存器中為12位 分辨率位0.0625°C
        t= tt*100+0.5;     //放大10倍輸出并四舍五入
  return t;
}



ds18b20數字溫度計.rar

148.36 KB, 下載次數: 93, 下載積分: 黑幣 -5
