萌新求教一個直流電機接線問題

ID:796670 · 發表于 2020-7-26 10:55

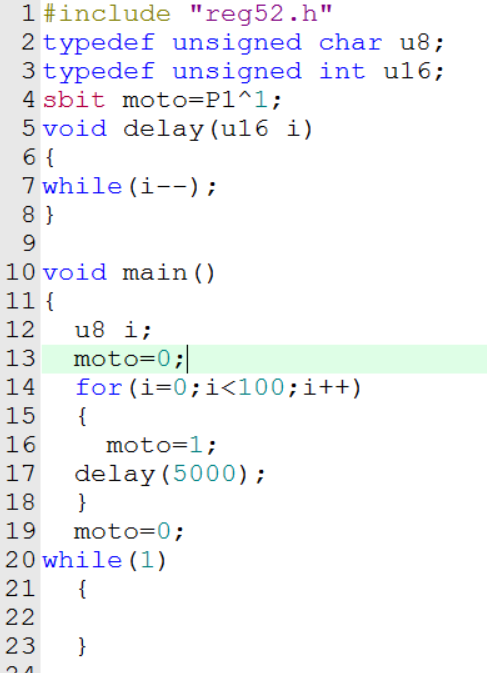

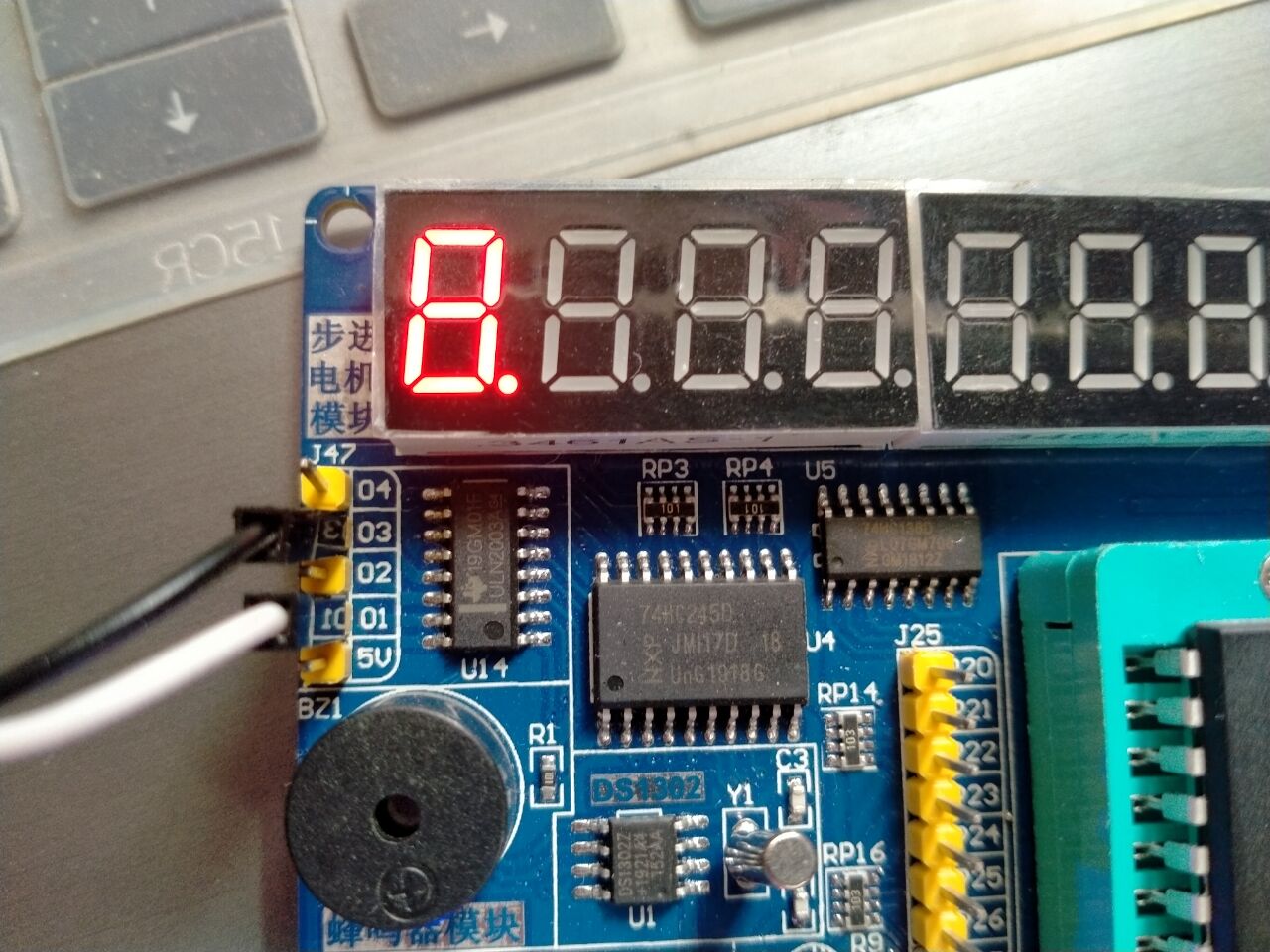

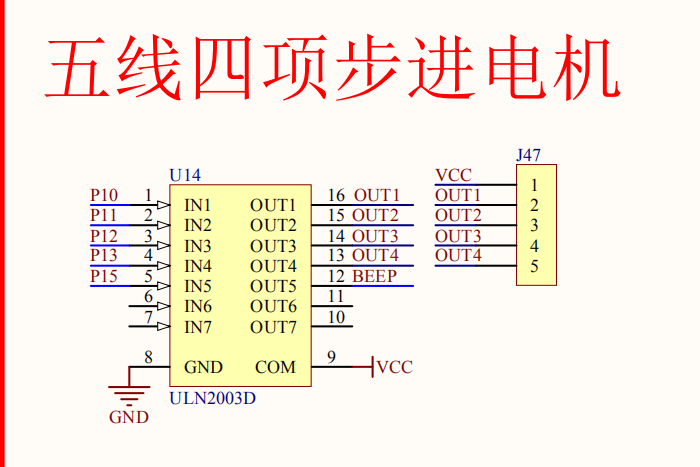

在下用的普中單片機，請問大佬們，這個直流電機接線應該是需要把單片機相應接口和步進電機模塊的U14芯片控制接口連線的吧？那這個控制接口在哪呢？沒有找到，求大佬指點，謝謝。

ID:155507 · 發表于 2020-7-26 13:40

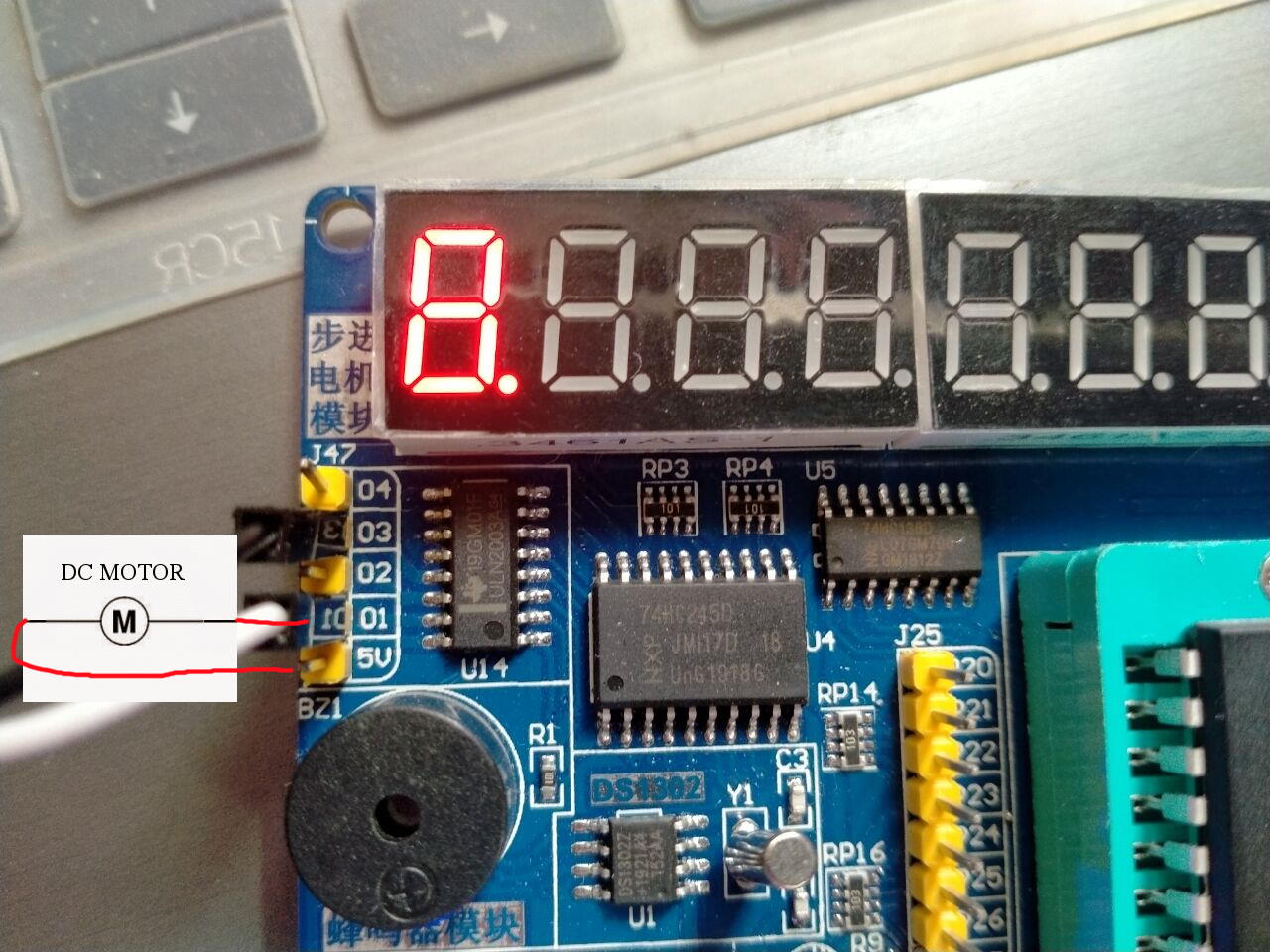

這個直流電機接線應該是 01 和 5V

那這個控制接口已經連接

/*******************************************************************************
*
* 普中科技
--------------------------------------------------------------------------------
* 實驗名 : PWM調速直流電機試驗
* 實驗說明 : 使用PWM輸出控制直流電機的轉速
* 連接方式 : 見連接圖
* 注意 :
*******************************************************************************/
#include <reg52.h>
sbit led=P0;
//--定義使用的IO口--//
sbit PWM=P1^1;
//--定義一個全局變量--//
unsigned char timer1;
void Time1Config();
/*******************************************************************************
* 函數名 : main
* 函數功能 : 主函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void main(void)
{
Time1Config();
while(1)
{
if(timer1>100) //PWM周期為100*0.5ms
{
timer1=0;
}
if(timer1 < 30) //改變30這個值可以改變直流電機的速度
{
PWM=1;
}
else
{
PWM=0;
}
}
}
/*******************************************************************************
* 函數名 : Time1Config
* 函數功能 : 設置定時器
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void Time1Config()
{
TMOD|= 0x10; //設置定時計數器工作方式1為定時器
//--定時器賦初始值，12MHZ下定時0.5ms--//
TH1 = 0xFE;
TL1 = 0x0C;
ET1 = 1; //開啟定時器1中斷
EA = 1;
TR1 = 1; //開啟定時器
}
/*******************************************************************************
* 函數名 : Time1
* 函數功能 : 定時器1的中斷函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void Time1(void) interrupt 3 //3 為定時器1的中斷號 1 定時器0的中斷號 0 外部中斷1 2 外部中斷2 4 串口中斷
{
TH1 = 0xFE; //重新賦初值
TL1 = 0x0C;
timer1++;
}

復制代碼

ID:473159 · 發表于 2020-7-26 15:34

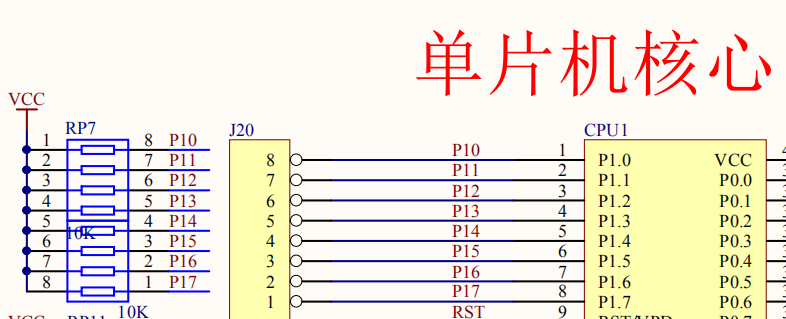

直流電機接線很簡單，但你給的電路圖錯了，正常是一個供電串在直流電機一端，另一端接到驅動芯片上，驅動芯片受單片機控制。你好好再看看電路圖，應該能解決問題

ID:808306 · 發表于 2020-7-27 00:53

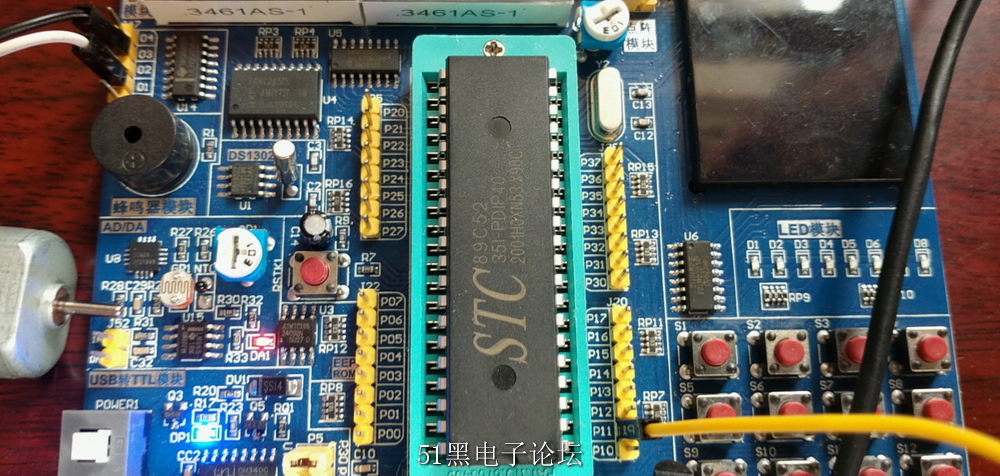

感覺好像給的電路圖和板子不匹配，可以看下電路板上步進電機驅動芯片
