請教51單片機P口不都是有內置的鎖存器嗎？為何外擴存儲器的時候還要額外接鎖存器？

ID:809346 · 發表于 2020-7-29 19:00

本帖最后由 STC15W408AS 于 2020-7-29 19:03 編輯


如上圖所示，單片機內部的4個P口，都自帶有一個D鎖存器，為什么用P口擴展程序存儲器或者數據存儲器時，還要在P口上再接一個D鎖存器74LS373？

ID:725110 · 發表于 2020-7-29 22:19

我覺得是因為P0口不僅可以做數據總線還可以做地址總線，外加所存器保證地址和數據不互相干擾

ID:804115 · 發表于 2020-7-29 22:30

兩個作用：隔離和提高驅動能力。

ID:809346 · 發表于 2020-7-29 22:30

圓就是圈圈發表于 2020-7-29 22:19
我覺得是因為P0口不僅可以做數據總線還可以做地址總線，外加所存器保證地址和數據不互相干擾

內部不是已經有鎖存器了嗎？

ID:711509 · 發表于 2020-7-29 23:09

就像你引用的圖片里所示，地址和數據復用的端口，如果不使用鎖存器鎖定地址是無法正常讀寫存儲器的，這里加的鎖存器就是要把復用狀態分離開來，等于把端口數量擴展。內部的鎖存器無法實現這個。

ID:809346 · 發表于 2020-7-29 23:09

1692483014 發表于 2020-7-29 22:30
兩個作用：隔離和提高驅動能力。

想不通。提高驅動能力，難道這個鎖存器芯片可以提升總線上的電流？

ID:809346 · 發表于 2020-7-29 23:16

breakhero 發表于 2020-7-29 23:09
就像你引用的圖片里所示，地址和數據復用的端口，如果不使用鎖存器鎖定地址是無法正常讀寫存儲器的，這里加 ...

意思內部鎖存器實現一種端口功能，然后外部的鎖存器同時實現另一種端口功能？

ID:711509 · 發表于 2020-7-30 00:09

外擴存儲器時，P0口是要工作在總線狀態的，存儲器地址的低8位信息必須要用額外的鎖存器才能在讀寫時保持，因為地址總線低8位和數據總線復用了，這是51機的設計。

ID:804115 · 發表于 2020-7-30 00:21

STC15W408AS 發表于 2020-7-29 23:09
想不通。提高驅動能力，難道這個鎖存器芯片可以提升總線上的電流？

直接用MCU的io口最大支持20mA電流，用373則沒有限制，電流取決于VCC的輸出能力。

ID:804115 · 發表于 2020-7-30 00:26

是哦，樓上說的對，我咋沒注意到，這個用373的主要原因是因為地址總線和數據總線都使用了單片機的P0口，所以，在先寫地址，再寫數據的情況下，要在寫地址后將地址鎖存，然后再寫數據。這樣IO口就達到了復用的目的，節省了一半的IO口。

ID:88256 · 發表于 2020-7-30 00:31

外擴存儲器時，外擴存儲器的低八位地址是從P0口輸出的，同時數據也必須從P0口輸出，這兩種輸出顯然是必須分開的，也就是一個端口分時輪流輸出地址或者數據信號，而外擴存儲器的地址和數據總線是分開的，所以必須有一個中間器件過渡，將這兩種信號給分開，這就是鎖存器的用處。
如果你能找到一種低八位地址和數據總線復用的存儲器，也就不需要外接鎖存器了，但顯然你是找不到的，所以外接的鎖存器就成了外擴存儲器（當然指的是這種存儲器而不是24C02之類）必不可少的搭檔

ID:10193 · 發表于 2020-7-30 08:58

地址和數據復用，不外接鎖存器，如何區別是地址還是還是數據呢？

ID:401564 · 發表于 2020-7-30 09:00

看不明白就不看了，這是上古時期用的電路，現在不會用這個了，換一個IO更多的單片機幾乎是沒有增加MCU方面的價錢的，74LS373卻要兩塊一個，而且電路和程序變得更麻煩了如果你一定要學會這個，那就再回去看一下8051入門的硬件知識，好像在STC的數據手冊中已經沒有介紹了

ID:808485 · 發表于 2020-7-30 10:06

3樓和9樓答非所問，雖然內容是對的，但不是樓主想問的，使他更加疑惑了。
11樓說的對，所以我當初畫51電路圖時，P0口的網絡標號都是類似"AD0~AD7"形式，時刻提醒這是復用總線：

ID:808485 · 發表于 2020-7-30 11:07

至于內部鎖存器，是在做總線時，數據讀入用的，就是從2732中取指令或者常量表時，得到的數據。
我把P0口的幾種狀態畫了個示意圖：

ID:808485 · 發表于 2020-7-30 14:48

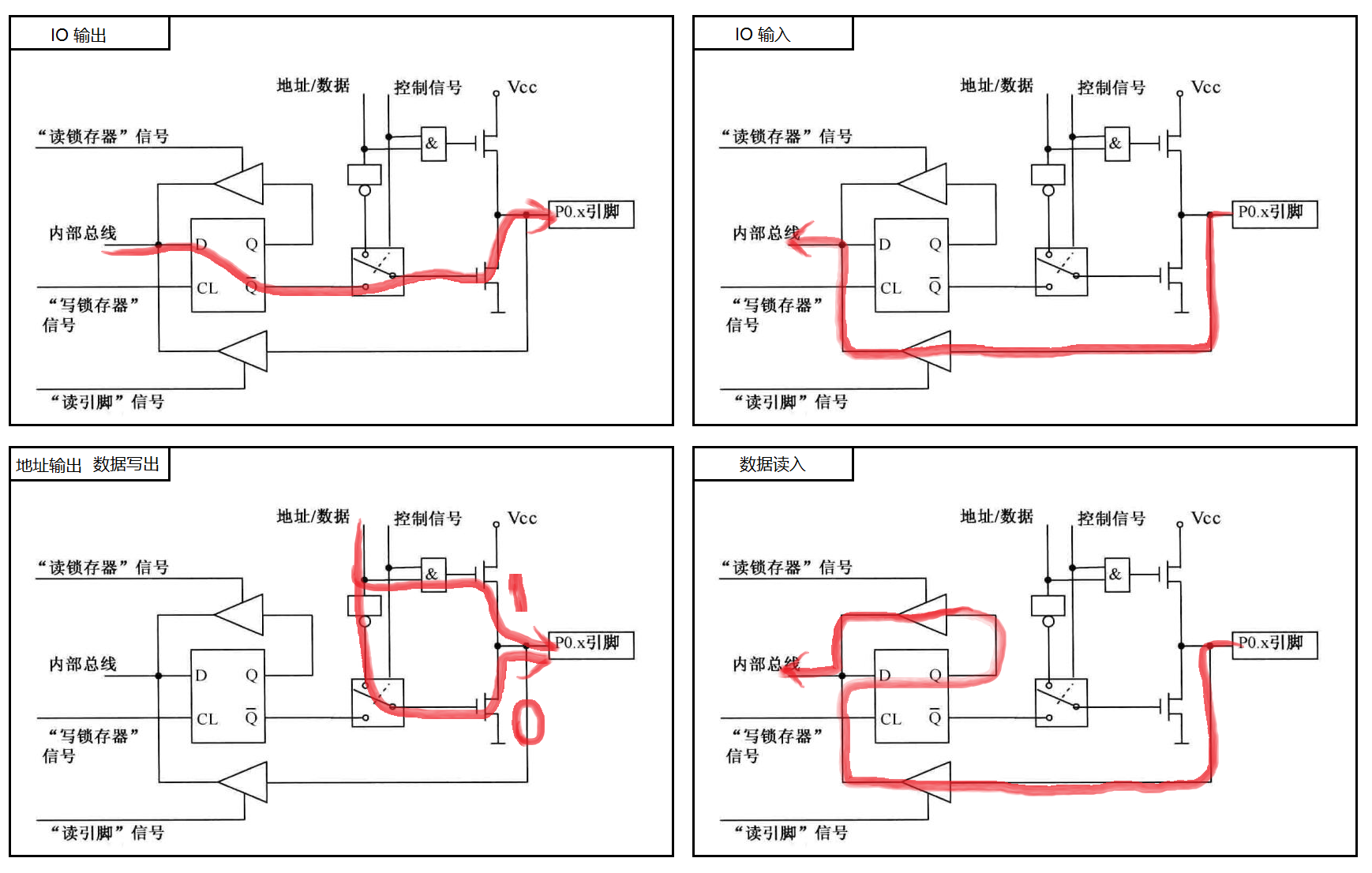

至于內部的鎖存器，我畫了個P0口的工作狀態圖：

ID:809346 · 發表于 2020-7-30 21:07

gbchang 發表于 2020-7-30 14:48
至于內部的鎖存器，我畫了個P0口的工作狀態圖：

太感謝了。
