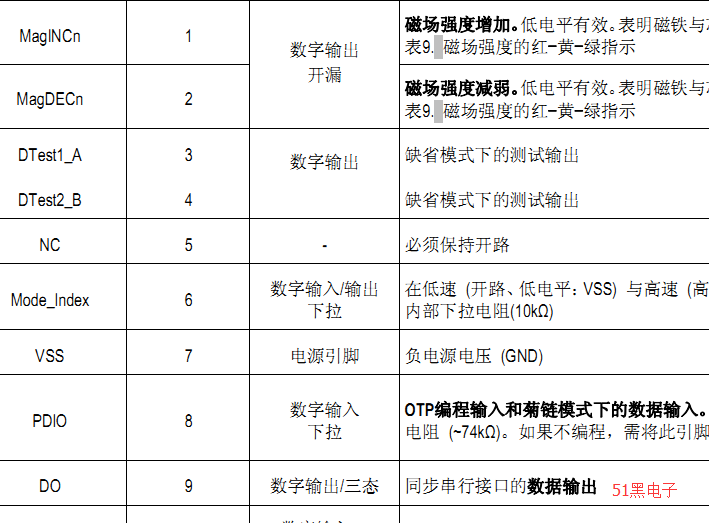

AS5145引腳圖:
AS5145是一款非接觸式磁力旋轉編碼器，可進行全周角度的精確測量。它是一個片上系統，內部集成了霍爾元件，模擬前端及數字信號處理。
在進行測量應用時，只需將一個簡單的雙極可旋轉磁體放置在芯片的上方或下方即可。絕對角度測量提供即時顯示，磁力角度的分辨率為0.0879度=360/4096，測量的數字信號可用作串行比特流，同時也可作為PWM信號。芯片內部集成一個電源穩壓器，在3.3V及5V電源時均可正常工作。
2.主要特性
非接觸式高分辨率旋轉位置編碼，360度全覆蓋。
雙路12位數字信號輸出，
串行接口輸出
PWM輸出
三增量輸出
A/B/I正交（10位/12位）索引輸出信號（預編程板本AS5145A為10位，AS5145B為12位）
零位用戶可編程。
失效檢測模式：磁體位置，監控和掉電。
磁體Z軸位置紅黃綠三色指示
|
|
