STC單片機電流倒灌引起無法下載小探

ID:88256 · 發表于 2020-12-9 00:46

本帖最后由 hhdsdy 于 2020-12-14 20:57 編輯

手頭上也有好幾種的單片機板子了，不過早期的都是9針串口座（有帶MAX232直連電腦的也有TTL電平的），供電也五花八門，有直流電源插座供電也有USB公頭或者USB母座的，總之很雜也很不方便，自己設計的圖省事就一個Micro插座加CH340芯片，供電和下載（數據傳輸）一條手機數據線解決，所以早期的板子都比較少用了。
最近翻出一塊早期的板子用，該板是只能USB母座供電，下載是TTL串口9針座，下載和供電都極為麻煩，為不浪費，花兩塊多捎帶了一片帶Micro插座的CH340E袖珍小板加裝，小板自發自收一切正常，為靈活方便全部用杜邦線進行連接。上在單片機板子上第一次下載正常，第2次開始就一直失敗了，拔掉小板通往單片機電源的杜邦線，單片機板電源指示燈亮度還不低，測量電源腳竟然還有3.43V的電壓，按STC官網加裝二極管和電阻，電壓跌至0.9V了，可是還是不能下載，這個電壓應該是不會影響到下載冷啟動要求的，最大的可能是二極管影響的，給二極管陽極加一個順手找出來的1K+1K電阻到VCC上拉還是無效，算了，來個暴力的，既然你電流倒灌，我就試著在單片機電源上并電阻，先上個1K的，串萬用表測得電流有3ma多（直接短路有25ma多，也就是說倒灌的電流不小），電壓降到3.24V，試著下載，只有一次不行（其實也就下載4次），并上一個1K（也就是總阻值500歐），電流6ma，電壓只跌倒3.09V，下載了幾次都很正常，算是應急“解決”了電流倒灌的問題了。
500歐姆的電阻在5v電源下流過的電流是10ma，不會影響到供電的安全，而消耗在電阻上的功率是0.05W，1/8W的電阻完全沒問題，所以就算下載完畢忘記拆除電阻，也不會有多大的影響，甚至可以直接在電源上直接并一個680歐的電阻一勞永逸。要求高的可以考慮再增加一個控制電路，在電源電壓高于4V時電阻斷開。
以上只是加二極管無效的情況下應急用的，對于為什么加二極管后無法下載還是一臉懵逼，難道是人品太差嗎？

編輯一下，串聯1K電阻確認電流是3ma多

ID:88256 · 發表于 2020-12-9 01:14

本帖最后由 hhdsdy 于 2020-12-14 20:57 編輯

發完帖睡下后才覺得不對勁，怎么500歐姆的電流反而更小呢，等有空再重新測試一遍
編輯一下，串聯1K電阻確認電流是3ma多，是自己之前看花眼了

ID:420836 · 發表于 2020-12-9 08:49

這應該是一個學習的好例子。能否請您給出最終連接的電路原理圖？

ID:857141 · 發表于 2020-12-9 10:11

STC單片機 IO是有上拉電阻，倒灌的路徑是IO口上經上拉電阻到VCC了，而STC單片機在下載的時候是需要有個上電過程（即復位，是為了啟動單片機的IAP的bootload），正是由于電流倒灌，導致單片機不能冷啟動，下載就不成功。你的解決辦法只是降低了失敗概率，徹底解決辦法是τ 寶賣一個STC專用下載的USB轉TTL的，我實測用了這個后再也沒有下載失敗的困擾。

ID:401564 · 發表于 2020-12-9 11:04

這本就不是什么復雜問題,要需要把問題搞得太復雜

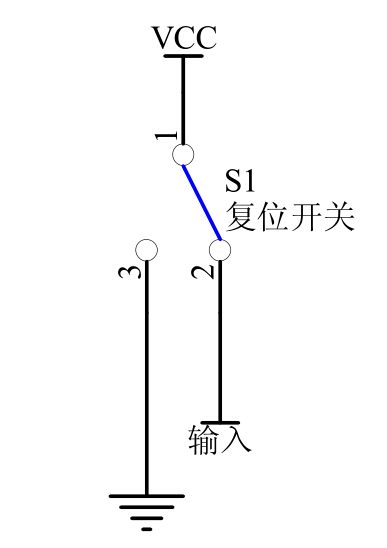

1:加一個復位開關,電腦點擊"下載",就按一下復位開關,原電路不用改變,目前下載成功率100%,復位開關這樣接,按一下單片機電源斷開,單片機的VCC和GND短路放電,放開復位開關上電下載. 51hei截圖20201209105231.jpg

2:去馬云家找"免冷啟動STC下載器",10塊左右包郵的,成功率80以上,什么電路都不用改
3:不行就換STC8G或者STC8A系列的,這兩個系列的下載成功率要比STC89系列高很多
4:單片機的重點要放在編程上,就一下載電路,實在沒有必要花太多心思,自己畫下載的小板就更沒意義了

ID:584814 · 發表于 2020-12-9 11:15

表示無需τ 寶賣STC專用的（收稅的），只要是TTL的都可以。

ID:807591 · 發表于 2020-12-9 11:46

我不會告訴你有時候外圍電路接好，也是無法下載的

ID:88256 · 發表于 2020-12-11 01:01

TTQ001 發表于 2020-12-9 08:49
這應該是一個學習的好例子。能否請您給出最終連接的電路原理圖？

這是官網資料的，我按此接的不成功，所以后來二極管和那個電阻都沒接，只是簡單粗暴的在單片機電源與地之間并上一個680歐姆的電阻降低電流倒灌的影響，實際效果還會因轉接模塊以及單片機板的電路不同而差異很大。

ID:88256 · 發表于 2020-12-11 01:06

rickcruise 發表于 2020-12-9 10:11
STC單片機 IO是有上拉電阻，倒灌的路徑是IO口上經上拉電阻到VCC了，而STC單片機在下載的時候是需要有個上電 ...

我是買了USB轉TTL的（CH340）模塊，只是因?yàn)轶w積需要，挑選的是尺寸很小的板，為了不浪費，只能是簡單應急處理了。

ID:88256 · 發表于 2020-12-11 01:11

Y_G_G 發表于 2020-12-9 11:04
這本就不是什么復雜問題,要需要把問題搞得太復雜
1:加一個復位開關,電腦點擊"下載",就按一下復位開關,原電 ...

因?yàn)槭桥f物利用，也不想大動干戈將板改得亂七八糟，所以才會挑選一片小體積的USB轉TTL的模塊裝上，解決供電以及下載線的不通用情況，但沒想到的是遇上電流倒灌導致無法下載，本著節約的原則想法把問題給解決。

ID:88256 · 發表于 2020-12-11 01:13

man1234567 發表于 2020-12-9 11:15
表示無需τ 寶賣STC專用的（收稅的），只要是TTL的都可以。

這個很贊同

ID:88256 · 發表于 2020-12-11 01:14

szb314 發表于 2020-12-9 11:46
我不會告訴你有時候外圍電路接好，也是無法下載的

板子電路已經是固定的，需要做的是解決問題，而我用的是比較暴力的方法

ID:88256 · 發表于 2020-12-11 01:19

忘了說，因?yàn)檫@兩天忙，倒是還沒再測電流，估計是串1K電阻的電流為3ma多，眼誤看為9ma多了，等有空測了再來更正
