單片機驅動無源蜂鳴器聲音小

ID:499613 · 發表于 2021-6-12 14:11

頻率已經調過了，有沒有大神幫忙看一下

ID:499613 · 發表于 2021-6-12 14:11

void Buzzer_on() //蜂鳴器
{
unsigned char i;
g4=0;
  for (i=0;i<100;i++)
{
   //for(j=0;i<1;j++)
// {
Delay1us(500);
//  }
dab=~dab;
//g4=~g4;                //BEEP取反
}
g4=1;                   //關閉蜂鳴器，蜂鳴器低電平觸發。
}

ID:933080 · 發表于 2021-6-12 17:12

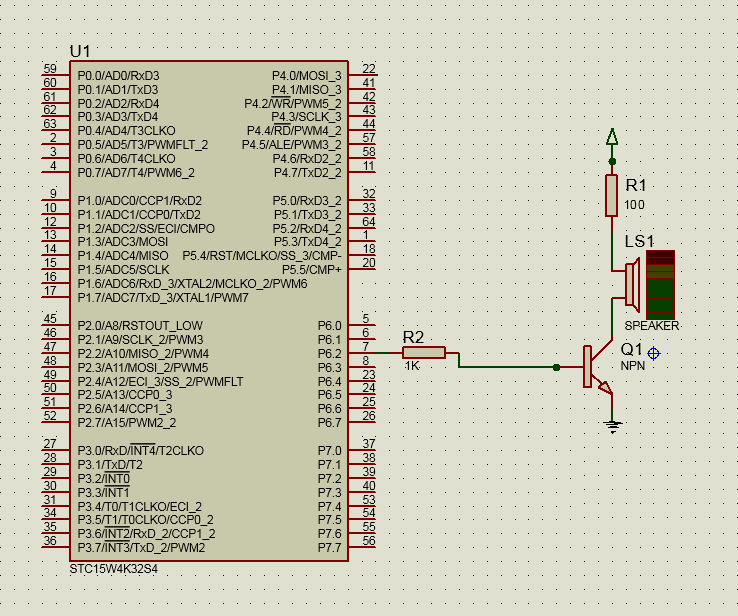

試試調低R2的阻值

ID:487569 · 發表于 2021-6-12 17:37

除開電流小的問題，應該就是蜂鳴器的驅動頻率不對。試試2K或者4K的頻率即電平125us翻轉或者250us翻轉

ID:796531 · 發表于 2021-6-12 18:41

你的接法很奇怪 1、蜂鳴器既然有P6.2驅動Q1來驅動為啥還要接P4.0 2、NPN三極管驅動蜂鳴器不應該用射隨放大模式，蜂鳴器應該接在電源正極與集電極之間。 3、你用1k電阻限流，蜂鳴器上能分到多少電壓？

ID:143767 · 發表于 2021-6-12 19:34

R1去掉，Q1集電極直接電源

ID:298123 · 發表于 2021-6-12 21:42

基本電路知識沒有搞明白，電源+三級管驅動蜂鳴器，你接法都是錯的。

ID:83345 · 發表于 2021-6-12 23:43

硬件電路有問題，1，蜂鳴器1端接三極管e，另一端要接地。2,10k電阻太大了，可以考慮1K以下，甚至0
3.c極電阻去掉，直接接電源+。4.也可以考慮將蜂鳴器接到c極，e接地，c的電阻去掉，b極電阻1~2k左右。

程序：g4=1；NPN的三極管是導通的，關蜂鳴器g4=0；

ID:213173 · 發表于 2021-6-13 07:22

ID:517951 · 發表于 2021-6-13 08:20

蜂鳴器直接掛在VDD上，用一個IO口驅動三極管導通關斷蜂鳴器，圖上的接法是不對的。

ID:936612 · 發表于 2021-6-13 13:58

改變一下R2的大小可能是阻值問題

ID:808634 · 發表于 2021-6-13 18:00

喇叭在集電極

ID:420836 · 發表于 2021-6-14 09:01

無源蜂鳴器要求驅動信號的頻率在2000～4000Hz左右。

ID:937340 · 發表于 2021-6-14 11:36

喇叭在集電極
改變一下R2的大小可能是阻值問題

ID:881715 · 發表于 2021-6-15 03:43

QQ504 發表于 2021-6-14 11:36
喇叭在集電極
改變一下R2的大小可能是阻值問題

這個阻值不建議改，建議去看一下手冊的單片機驅動三極管電路的那部分內容，改的太小會影響單片機的高低電平的輸出的！

ID:881715 · 發表于 2021-6-15 03:46

鄭坤銳發表于 2021-6-13 13:58
改變一下R2的大小可能是阻值問題

它的R2阻值也是太大了剛才我看錯了

ID:81196 · 發表于 2021-6-17 11:24

把22腳的引線換成VCC電源,你這樣反而多浪費一個IO

ID:811711 · 發表于 2021-6-18 09:37

是不是阻抗不匹配？

ID:280000 · 發表于 2021-7-8 11:04

限流電阻太大了，限制單片機IO口輸出的電流
