單片機+DS18B20 CRC檢驗不通過?

[復制鏈接]
ID:629502 發表于 2022-9-19 17:47 | 顯示全部樓層 |閱讀模式

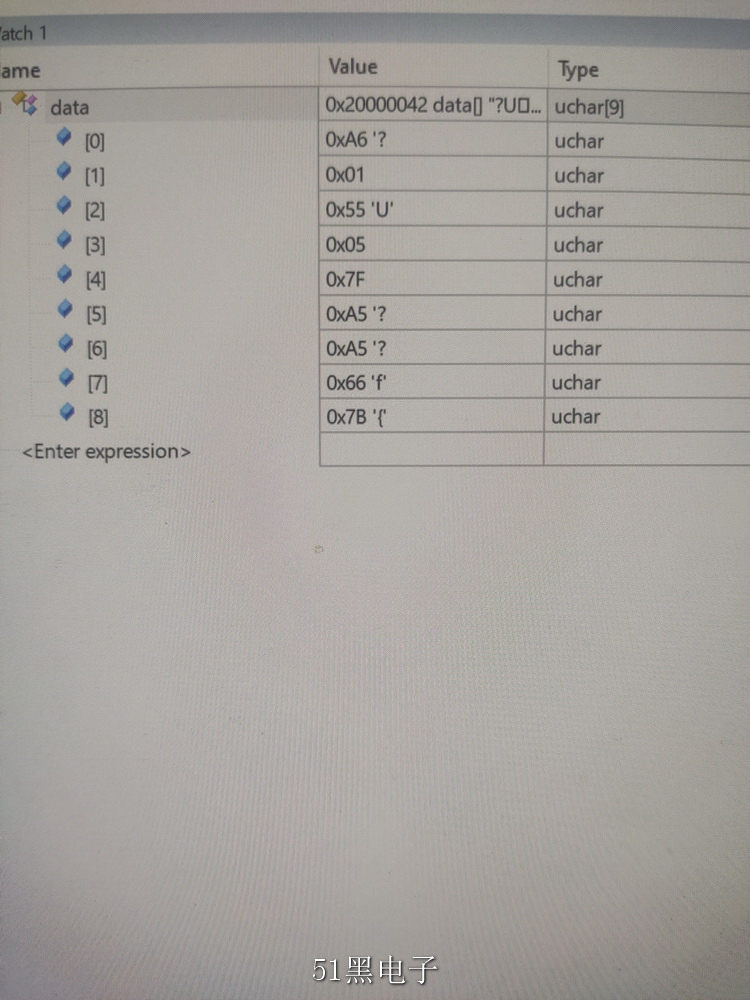

在使用DS18B20時加入CRC校驗，讀序列號時CRC校驗可以通過，但是讀存儲器中9個字節數據時校驗不通過（使用正點原子例程其中溫度值是有，也會變化。）
mmexport1663580283731.png IMG_20220919_173746.jpg mmexport1663580285906.png
回復

使用道具 舉報

ID:213173 發表于 2022-9-20 06:29 | 顯示全部樓層
這個示例可能對你有所幫助

DS18b20 CRC8位校驗示例 仿真.rar (251.24 KB, 下載次數: 21)

回復

使用道具 舉報

ID:420836 發表于 2022-9-20 09:14 | 顯示全部樓層
它總是沒有通過 CRC 檢查還是只是有時它沒有通過 CRC 檢查？
回復

使用道具 舉報

ID:629502 發表于 2022-9-20 12:13 | 顯示全部樓層
TTQ001 發表于 2022-9-20 09:14
它總是沒有通過 CRC 檢查還是只是有時它沒有通過 CRC 檢查？

是一直沒通過，我用的CRC程序沒問題，序列號的可以通過，就是9個字節的存儲器讀的值一直沒通過
回復

使用道具 舉報

ID:629502 發表于 2022-9-20 12:14 | 顯示全部樓層
wulin 發表于 2022-9-20 06:29
這個示例可能對你有所幫助

CRC校驗程序上沒問題，就是讀存儲器中的9個字節數據，前8個進行校驗和第9個總是對不上，可是前兩個字節的溫度還是會有變化
回復

使用道具 舉報

ID:390416 發表于 2022-9-20 22:24 | 顯示全部樓層

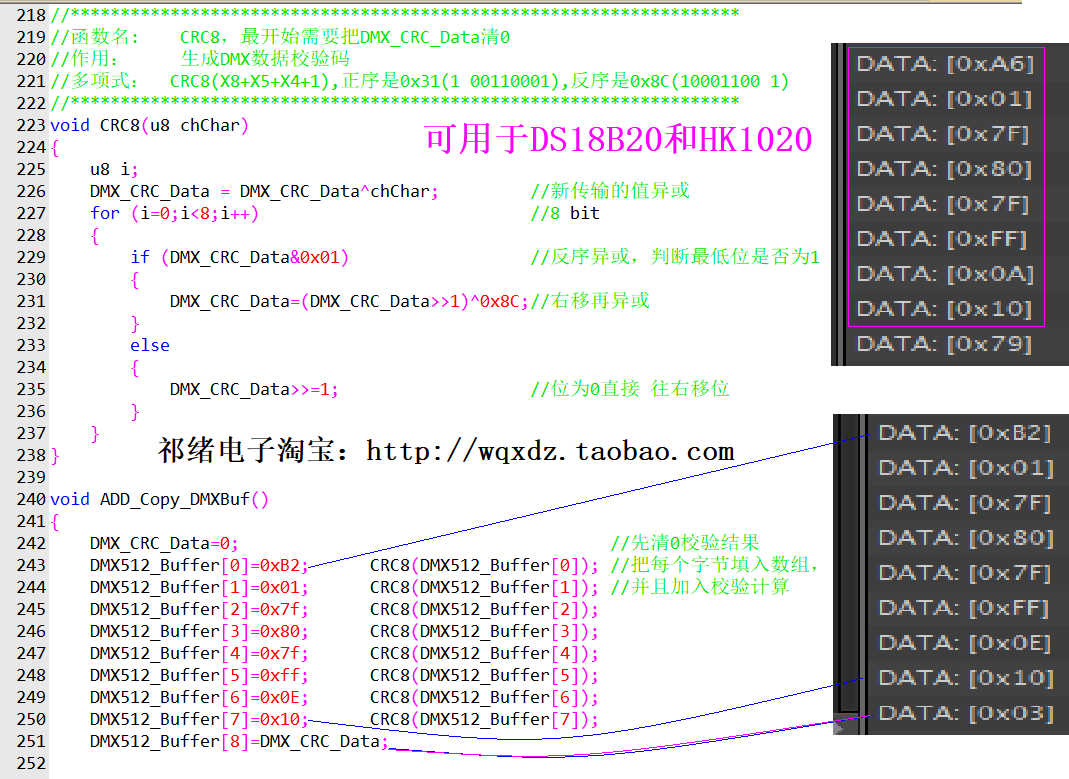

CRC校驗8541反序.png 學單片機請認準《人人學會單片機》系列視頻教程。
回復

使用道具 舉報

ID:629502 發表于 2022-9-21 09:00 | 顯示全部樓層
人人學會單片機 發表于 2022-9-20 22:24
學單片機請認準《人人學會單片機》系列視頻教程。

CRC也是這樣使用的，主要問題是讀出的9個字節數據校驗不通過，我測試了讀這個數據的溫度有變化，過溫TH和低溫TL我寫入進去也會有變化，判斷數據的讀寫也沒問題。
回復

使用道具 舉報

ID:629502 發表于 2022-9-21 11:26 | 顯示全部樓層
已經又更換了幾個DS18B20測試還是這種現象，讀出的序列號CRC校驗可以通過，存儲器中的值可以寫入，讀出來的溫度也會有變化，就只是CRC校驗不行。我讀出來的那3個保留位一直是0xA5,0xA5,0x66
回復

使用道具 舉報

ID:879348 發表于 2022-9-21 14:53 | 顯示全部樓層
沒問題的，我以前做過CRC，因為探頭線很長，防止錯誤
回復

使用道具 舉報

ID:123289 發表于 2022-9-21 17:15 | 顯示全部樓層
如果不做CRC讀DS18B20不錯，這個問題就與DS18B20無關。
不是用CRC“加密”出了問題，就是用CRC“解密”出了問題。估計問題出在數據的次序、起訖點、高低位序、CRC起始碼上。
回復

使用道具 舉報

ID:629502 發表于 2022-9-21 17:53 | 顯示全部樓層

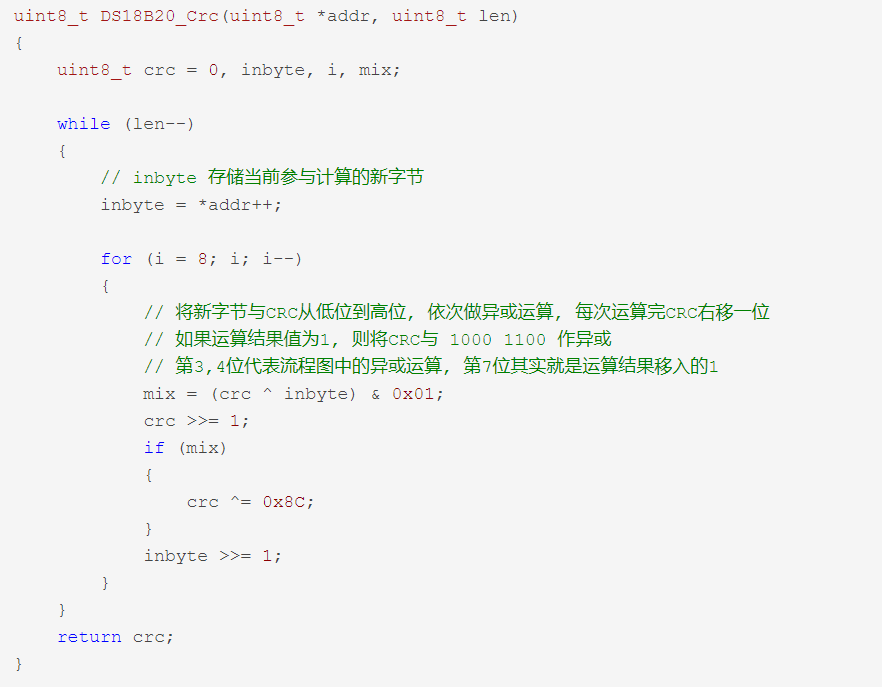

  1. uint8_t DS18B20_Crc(uint8_t *addr, uint8_t len)
  2. {
  3.         uint8_t crc = 0, inbyte, i, mix;
  4.                 while(len --)
  5.                 {
  6.                         inbyte = *addr++;
  7.
  8.                         for(i = 8; i; i--)
  9.                         {
  10.                                 mix = (crc ^ inbyte) & 0x01;
  11.                                 crc >>= 1;
  12.                                 if(mix)
  13.                                 {
  14.                                         crc ^= 0x8C;
  15.                                 }
  16.                                 inbyte >>= 1;
  17.                         }
  18.                 }
  19.                 return crc;
  20. }
  21. 序列號CRC可以校驗，溫度值校驗不通過還是
  22. bool DS18B20_Get_Temp(short *tem)
  23. {
  24.     u8 temp;
  25.     u8 TL,TH;
  26.                 u8 crc;
  27.                 u8 i;
  28.     DS18B20_Start ();                    // ds1820 start convert
  29.     DS18B20_Rst();
  30.     DS18B20_Check();
  31.     DS18B20_Write_Byte(0xcc);// skip rom
  32.     DS18B20_Write_Byte(0xbe);// convert
  33.                 for(i = 0; i < 9; i++)
  34.                 {
  35.                         scrbuf[i] = DS18B20_Read_Byte();
  36.                 }
  37.                 crc = DS18B20_Crc(scrbuf,8);
  38.                 if(scrbuf[8] == crc)
  39.                 {
  40.                         TL = scrbuf[0];                                                                                        // LSB
  41.                         TH = scrbuf[1];                                                                                        // MSB
  42.                         if(TH>7)
  43.                         {
  44.                                         TH=~TH;
  45.                                         TL=~TL;
  46.                                         temp=0;//溫度為負
  47.                         }else temp=1;//溫度為正
  48.                         *tem=TH; //獲得高八位
  49.                         (*tem)<<=8;
  50.                         *tem+=TL;//獲得底八位
  51.                         *tem=(double)*tem*0.625;//轉換
  52.                         if(!temp) *tem =-(*tem);                                        // 負數
  53.                         else;
  54.                         return true;
  55.                 }
  56.     else
  57.                          return false;
  58. }

  60. bool DS18B20_Read_ID(uint8_t *ID)
  61. {
  62.         u8 crc;
  63.         u8 i;
  64.         DS18B20_Rst();
  65.         DS18B20_Check();
  66.         DS18B20_Write_Byte(0x33);
  67.         for(i = 0; i < 8; i++)
  68.         {
  69.                 ID[i] = DS18B20_Read_Byte();
  70.         }
  71.         crc = DS18B20_Crc(ID,7);
  72.         if( ID[7] == crc )
  73.         {
  74.                 return true;
  75.         }
  76.         else
  77.         {
  78.                 return false;
  79.         }
  80. }
復制代碼

實驗30 DS18B20數字溫度傳感器實驗.7z

318.12 KB, 下載次數: 7
回復

使用道具 舉報

ID:629502 發表于 2022-9-22 08:30 | 顯示全部樓層
yzwzfyz 發表于 2022-9-21 17:15
如果不做CRC讀DS18B20不錯，這個問題就與DS18B20無關。
不是用CRC“加密”出了問題，就是用CRC“解密”出 ...

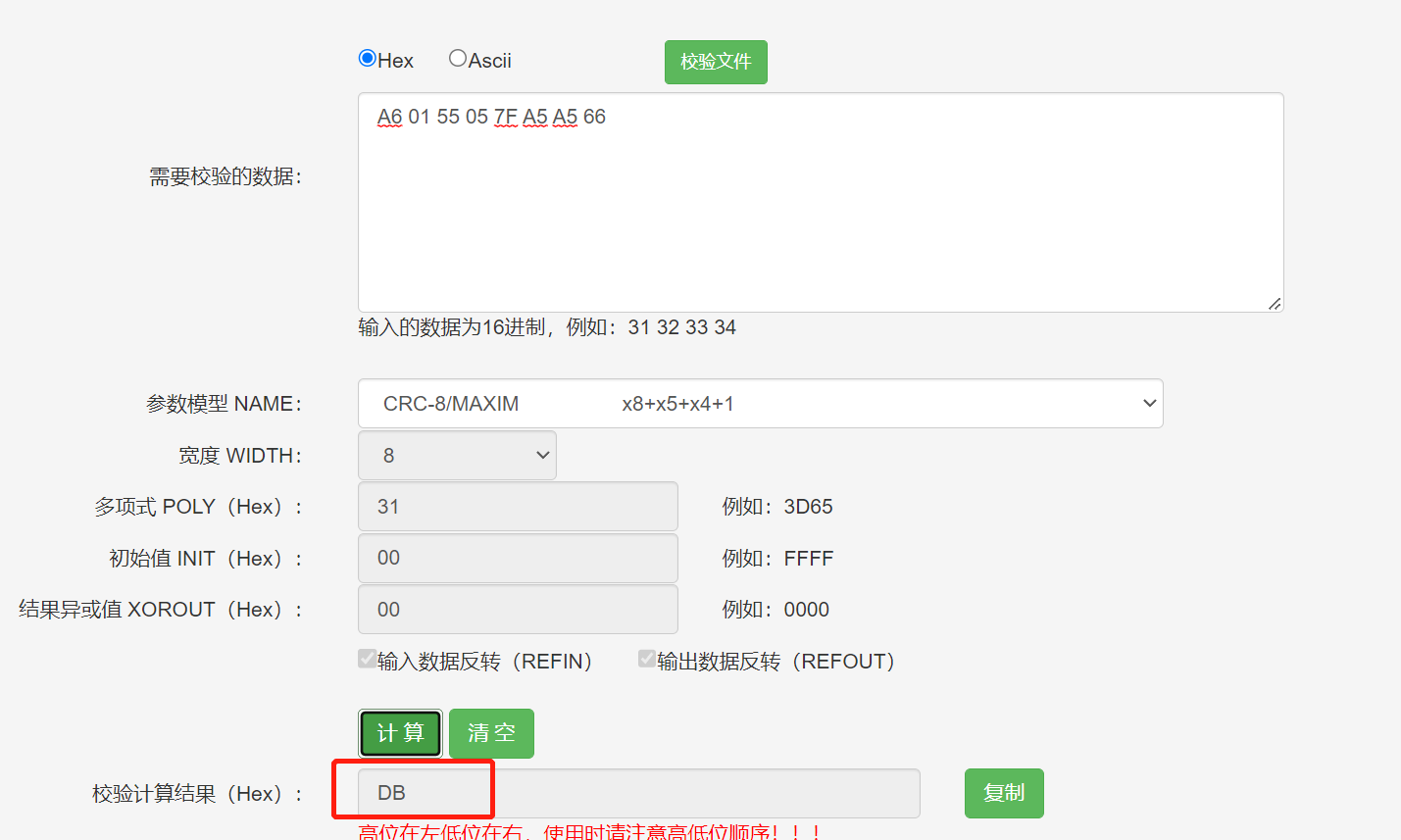

謝謝指導，CRC“加密”工作是DS18B20內部自己操作出來的，“解密”的結果和我用網上的CRC計算器也對的上，就只是DS18B20對不上，代碼部分我粘貼在上面了。
回復

使用道具 舉報

ID:629502 發表于 2022-9-22 11:03 | 顯示全部樓層
"被DS18B20支配的恐懼，懷疑買到假的芯片（CRC8校驗不通過）"
我找到了一個和我這邊現象一樣的帖子,這個問題搞的真的頭大。
回復

使用道具 舉報

ID:629502 發表于 2022-9-22 12:01 | 顯示全部樓層
我感覺手上這批DS18B20是仿制品，存儲器寫入值可以，但是不能掉電保存，更改分辨率，但實際讀出的數字的分辨率并不會更改。
