求大神解答PADS Router走線問題，感謝三連

ID:91656 · 發表于 2023-8-9 18:46

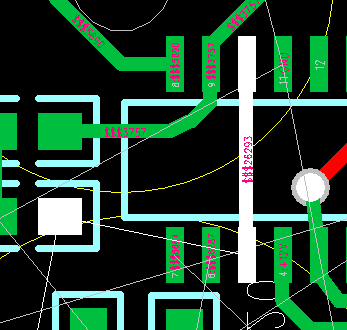

同一個網絡(圖2)，走線連不上，提示“拉線失敗，拉線操作空間不足”(如下圖1所示),請問我是該怎么設置呢？謝謝

ID:25903 · 發表于 2023-8-9 20:16

查看該網絡的規則設置，看看是不是安全間距設置過大。還有也要看一下周圍幾個引腳的網絡。

ID:1079566 · 發表于 2023-8-9 21:05

設計-->規則-->Clearance , 改小一些在10mil 左右

ID:123289 · 發表于 2023-8-10 09:29

是你起動規則檢查，而你的直線違反了規則，它不給走。
解決：先關閉規則檢查。畫完線再談規則。

ID:883242 · 發表于 2023-8-10 18:40

yzwzfyz 發表于 2023-8-10 09:29
是你起動規則檢查，而你的直線違反了規則，它不給走。
解決：先關閉規則檢查。畫完線再談規則。

PADS Router關閉DRC就沒法布線了，知之為知之，不知為不知，是知也。
