有什么芯片可以做電池低電壓告警的？

ID:88256 · 發表于 2023-10-19 20:00

一片聚合物鋰電，容量不大，所以低電壓告警電路當然是要省電第一，大約在剩余25%的電量LED就慢閃爍告警，有這樣的芯片嗎？

ID:468209 · 發表于 2023-10-19 21:23

帶AD電壓轉換的單片機都可以利用AD實時檢測電池電壓然后比如當電池等于底于3v時發出LED燈閃爍提示

ID:88256 · 發表于 2023-10-19 22:03

1860774xxxx 發表于 2023-10-19 21:23
帶AD電壓轉換的單片機都可以利用AD實時檢測電池電壓然后比如當電池等于底于3v時發出LED燈閃爍提示

這種方案太復雜了，就是想知道有沒一種專用的芯片，引腳少耗電極省應用簡單的

ID:69038 · 發表于 2023-10-19 22:06

單靠ADC電壓檢測做不到25%，只能大約一個值。
不想用單片機的ADC就用電壓檢測IC，有多種電壓值可選:2.0、2.63、2.9、3.6==多了去了。
百度一下關鍵詞：電壓檢測IC

ID:69038 · 發表于 2023-10-19 22:08

IMP809.pdf (169.35 KB, 下載次數: 39)
比如這個就可以做到

ID:88256 · 發表于 2023-10-20 00:20

zhuls 發表于 2023-10-19 22:08
比如這個就可以做到

謝謝了！網上搜索電壓檢測IC搜索不到（至少前面一頁是沒有的），在立創搜索IMP809有，但要運費麻煩一點，找優信的搜索不到，還好立創有提供相似商品，顯示為“監控和復位芯片”，看到有MAX809的，價格比IMP809的便宜，優信也有，準備先買個3.08V的試試，輸出腳可以承受20ma，足夠了

ID:491875 · 發表于 2023-10-20 07:34

XC61CN3302低功耗電壓監控芯片

ID:420836 · 發表于 2023-10-20 08:41

可以使用鋰離子電池保護IC，如ABLIC的S-82M1A、S-82N1A等，以及Nisshinbo的R5486K，提供+35mV的過放電檢測電壓精度。

ID:851029 · 發表于 2023-10-20 09:07

hhdsdy 發表于 2023-10-20 00:20
謝謝了！網上搜索電壓檢測IC搜索不到（至少前面一頁是沒有的），在立創搜索IMP809有，但要運費麻煩一點， ...

元器件某一個寶買還是比較便宜的

ID:491875 · 發表于 2023-10-20 09:26

XC61CN(開路輸出)和XC61CC系列性價比還可以。我曾經使用XC61CN2802設計過磷酸鐵鋰電池欠壓報警電路

ID:1034262 · 發表于 2023-10-20 10:53

用帶基準的微電流比較器做，外接電阻，電壓自己設置，工作電流是2uA以下。

ID:88256 · 發表于 2023-10-20 13:32

謝謝各位了！已經入了3.08V的MAX809T，準備串一個二極管抬高電壓，耗電約為10uA，輸出電流小，還得用一個三極管進行驅動LED，干脆直接入手0805封裝的紅色自閃LED（可惜沒有0603封裝的），這樣指示更明顯

ID:88256 · 發表于 2023-10-20 18:10

coody_sz 發表于 2023-10-20 10:53
用帶基準的微電流比較器做，外接電阻，電壓自己設置，工作電流是2uA以下。

什么型號的啊？

ID:57657 · 發表于 2023-10-20 20:45

STC15/STC8系列單片機有低電壓檢測寄存器和中斷。

ID:517951 · 發表于 2023-10-21 07:37

用xpt2046, 可以測觸控,也可以測溫度,也可以測電壓的12bitADC, 價格很便宜.

ID:88256 · 發表于 2023-10-21 22:57

npn 發表于 2023-10-20 20:45
STC15/STC8系列單片機有低電壓檢測寄存器和中斷。

單片機體積大，沒有多大優勢，不考慮使用了

ID:88256 · 發表于 2023-10-21 23:00

rayin 發表于 2023-10-21 07:37
用xpt2046, 可以測觸控,也可以測溫度,也可以測電壓的12bitADC, 價格很便宜.

體積太大了，SOT-23封裝的復位芯片應該是最佳的選擇了

ID:88256 · 發表于 2023-10-27 00:04

hhdsdy 發表于 2023-10-20 13:32
謝謝各位了！已經入了3.08V的MAX809T，準備串一個二極管抬高電壓，耗電約為10uA，輸出電流小，還得用一個三 ...

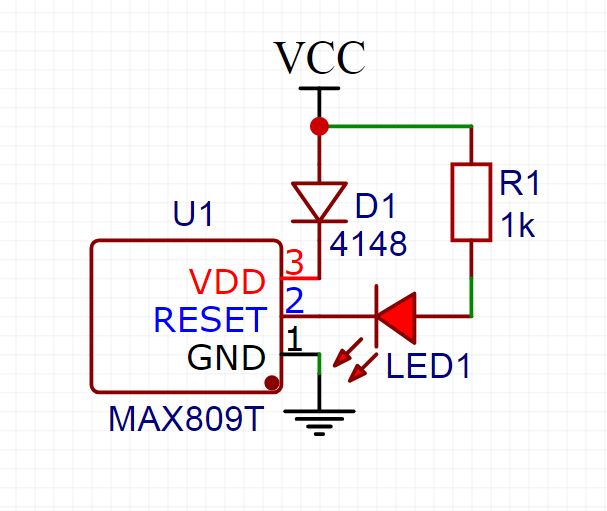

忘了來反饋一下，電路見圖，MAX809T買回來沒有檢測，1N4148用數字表二極管檔測得壓降是0.57V，LED1是0805封裝的紅色自閃發光管，廠家資料給的是3V時點亮電流是20mA，實測在2V時仍能閃爍點亮，不至于在需要提醒時失效。MAX809T的RESET引腳最大能承受電流是20mA，為了安全也為了減小提醒時的耗電，特意串了一個1K的電阻。電路焊好用可調電源試，測得MAX809T耗電極低，但卻是在3.24V才開始閃爍，3.42V熄滅，這個電壓值不符合自己的預期，想了一下才知道自己忘了二極管的壓降不是固定的，在10uA的電流下壓降極小，看來得想其它的辦法來抬高檢測電壓了。


ID:491875 · 發表于 2023-10-27 07:30

hhdsdy 發表于 2023-10-27 00:04
忘了來反饋一下，電路見圖，MAX809T買回來沒有檢測，1N4148用數字表二極管檔測得壓降是0.57V，LED1是0805 ...

你可以用TL431設計一個電壓可調的

ID:491875 · 發表于 2023-10-27 07:54

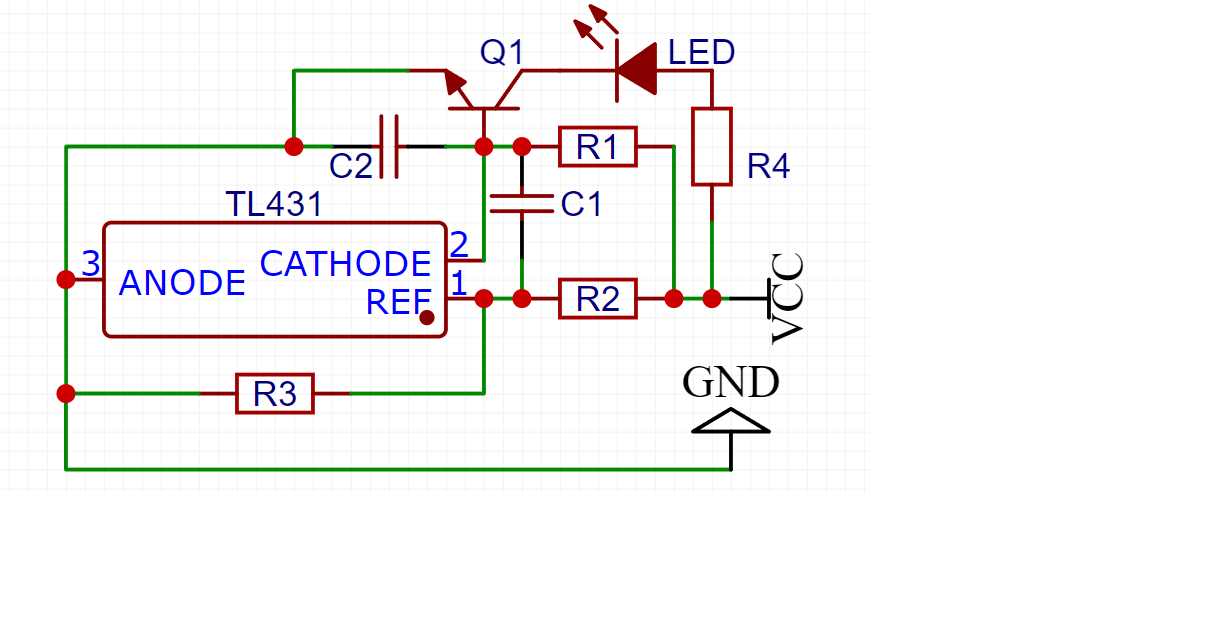

這個電路可以參考一下，選擇合適的分壓電阻，使得報警點電壓的分壓等于2.5V，當電池電壓低于報警點電壓時，分壓小于2.5V，TL431的C,A由短路狀態變為開路狀態，三極管得到基極電壓而導通，點亮LED報警

ID:491875 · 發表于 2023-10-27 08:04

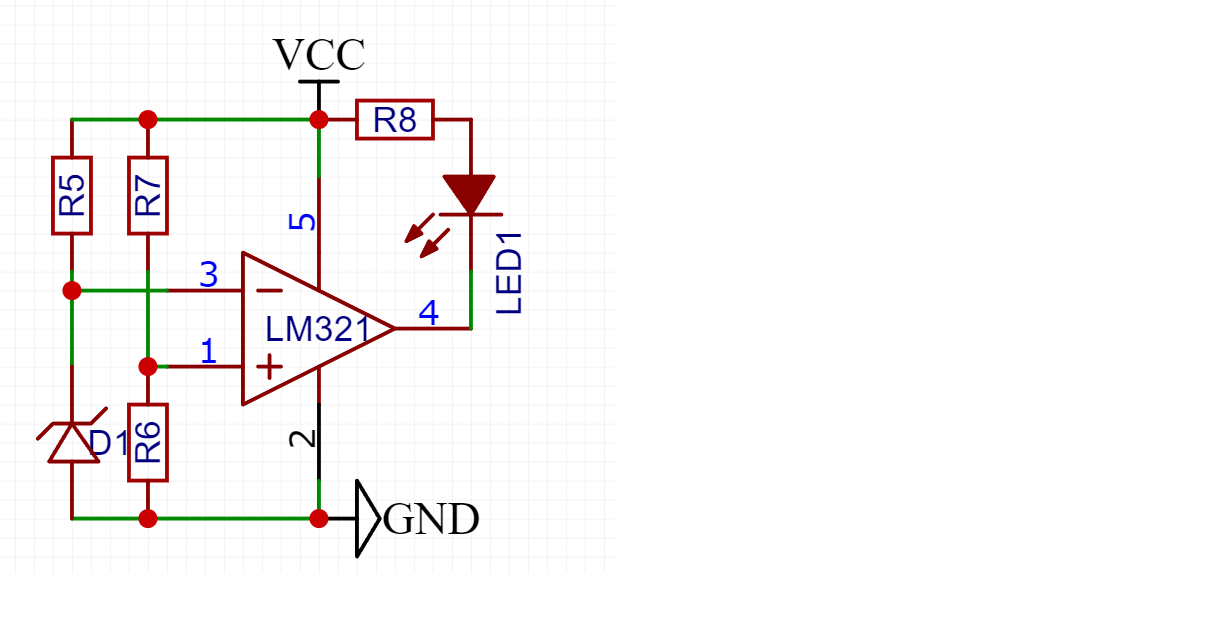

另外，運放也可以搭建相應的電路，不過需要設置合適的參考電壓。

ID:353063 · 發表于 2023-10-27 09:05

CN312 STO-23 低功耗電池電壓檢測

ID:353063 · 發表于 2023-10-27 09:08

CN312低功耗電池電壓檢測

ID:491875 · 發表于 2023-10-27 09:33

XC61CC3702（3602）可以在電壓低于3.7V（3.6V）時輸出低電平，高于3.7V時輸出高電平。你可以選擇合適的控制電壓型號，用于鋰電池選擇3.6V或者3.7V應該比較合適。

ID:1097455 · 發表于 2023-10-27 09:33

你用單片機做一下低電就好了，低于3.3V閃爍，低于3V徹底關機，關機后進行休眠。。。如果確實想用硬件實現，建議問一下英集芯，天源這種廠家

ID:1097455 · 發表于 2023-10-27 09:35

用單片機寫一個低電休眠就可以

ID:88256 · 發表于 2023-10-31 21:30

老愚童63 發表于 2023-10-27 07:54
這個電路可以參考一下，選擇合適的分壓電阻，使得報警點電壓的分壓等于2.5V，當電池電壓低于報警點電壓時， ...

你這些電路體積和耗電應該都不小的吧？

ID:88256 · 發表于 2023-10-31 21:40

7782 發表于 2023-10-27 09:08
CN312低功耗電池電壓檢測

這個電路稍微復雜一點點，最好是類似MAX809那樣無外圍元件的

ID:88256 · 發表于 2023-10-31 21:41

圣博朗西斯發表于 2023-10-27 09:35
用單片機寫一個低電休眠就可以

不考慮用單片機了，越簡單越好

ID:382454 · 發表于 2023-11-4 14:29

用一個比較器都可以做到。

ID:1075796 · 發表于 2023-11-5 06:18

省電可以用運放做比較器啊。輸入阻抗很大夠省電。

ID:57657 · 發表于 2023-11-5 20:43

hhdsdy 發表于 2023-10-21 22:57
單片機體積大，沒有多大優勢，不考慮使用了

stc單片機最少8個引腳

ID:1090634 · 發表于 2023-11-10 15:51

老愚童63 發表于 2023-10-27 07:54
這個電路可以參考一下，選擇合適的分壓電阻，使得報警點電壓的分壓等于2.5V，當電池電壓低于報警點電壓時， ...

可以。通過調節電阻大小，可以設置想要的電壓值。

ID:1090634 · 發表于 2023-11-10 15:54

老愚童63 發表于 2023-10-27 08:04
另外，運放也可以搭建相應的電路，不過需要設置合適的參考電壓。

學習了。通過比較正負電壓來實現輸出低電平，點亮LED

ID:401564 · 發表于 2023-11-12 17:04

不知道你為什么會覺得單片機內部ADC檢測低電壓方案復雜呢?
12行代碼就可以解決了呀,既然是做這一行的,ADC是肯定要學的,為什么不順便把ADC用于實際,并加以學習呢?

ID:88256 · 發表于 2023-11-12 19:20

Y_G_G 發表于 2023-11-12 17:04
不知道你為什么會覺得單片機內部ADC檢測低電壓方案復雜呢?
12行代碼就可以解決了呀,既然是做這一行的,ADC ...

單片機體積加上分壓電阻，體型不小的啊，還是電壓監控芯片來得簡單，就一個SOT-23封裝也不要電阻

ID:401564 · 發表于 2023-11-12 23:08

hhdsdy 發表于 2023-11-12 19:20
單片機體積加上分壓電阻，體型不小的啊，還是電壓監控芯片來得簡單，就一個SOT-23封裝也不要電阻

1,鋰電池直接給單片機供電,不需要任何電阻就可以檢測低電壓
2,單片機封裝不會因為ADC產生變化
3,不管是產品還是DIY,都不會增加什么成本

ID:1034262 · 發表于 2023-11-13 11:32

使用帶內基準的比較器就可以（電流不超過1uA），但燈不能閃，要閃的話再加一個閃爍電路。

ID:1097151 · 發表于 2023-11-13 21:07

1. BQ78412：這是一款具有運行時顯示的鉛酸蓄電池充電狀態指示燈的電池電量監測芯片，可用于監測鉛酸蓄電池的電量和狀態 2. TL431：這是一款可編程精度電壓參考芯片，可用于監測電池電壓并發出警報 3. LM3914：這是一款電池電量指示器芯片，可用于監測電池電量并顯示電量水平

ID:959857 · 發表于 2023-11-14 09:04

XC61CN(開路輸出)和XC61CC系列性價比還可以。
