求2位ALU運算單元電路圖

[復制鏈接]
ID:1141992 發表于 2024-12-30 18:38 | 顯示全部樓層 |閱讀模式
求2位ALU運算單元電路圖（門級電路或者晶體管級別），謝謝
回復

使用道具 舉報

ID:57657 發表于 2024-12-31 11:44 | 顯示全部樓層
ALU是一種可以執行組合邏輯運算的邏輯，具體用硬件描述語言設計。
回復

使用道具 舉報

ID:155507 發表于 2025-1-1 17:02 | 顯示全部樓層

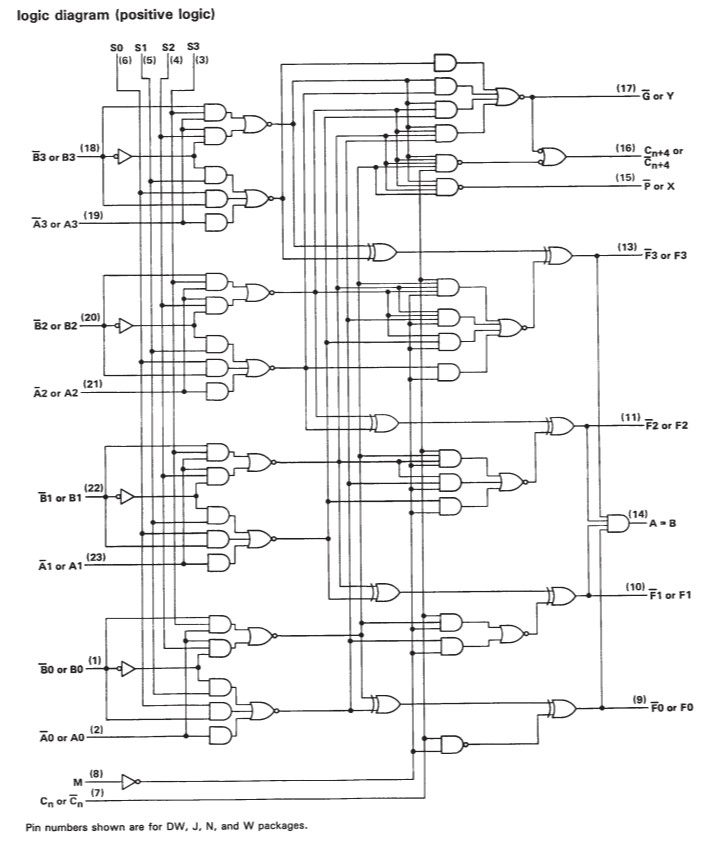

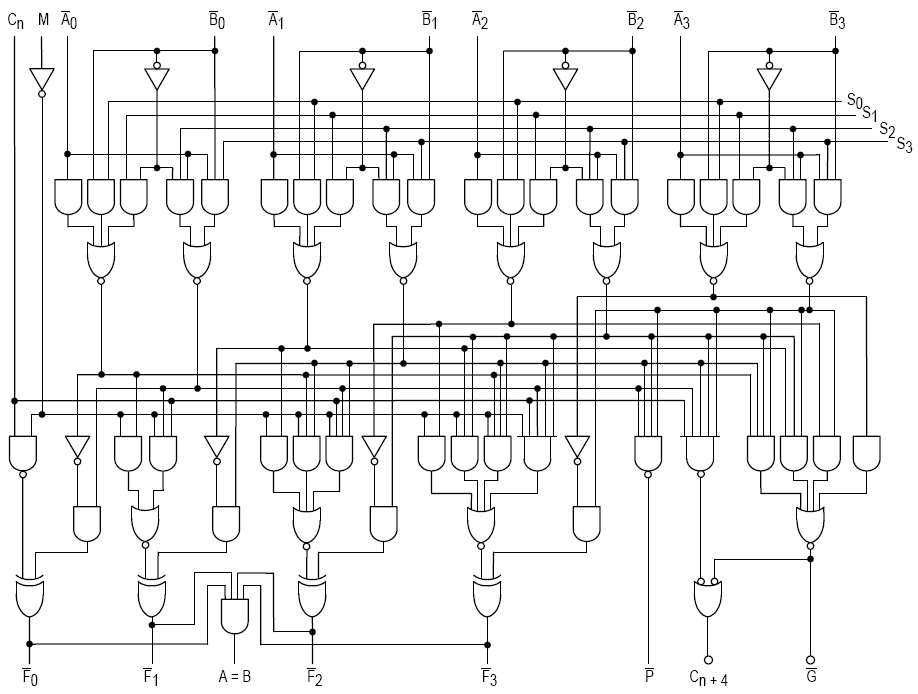

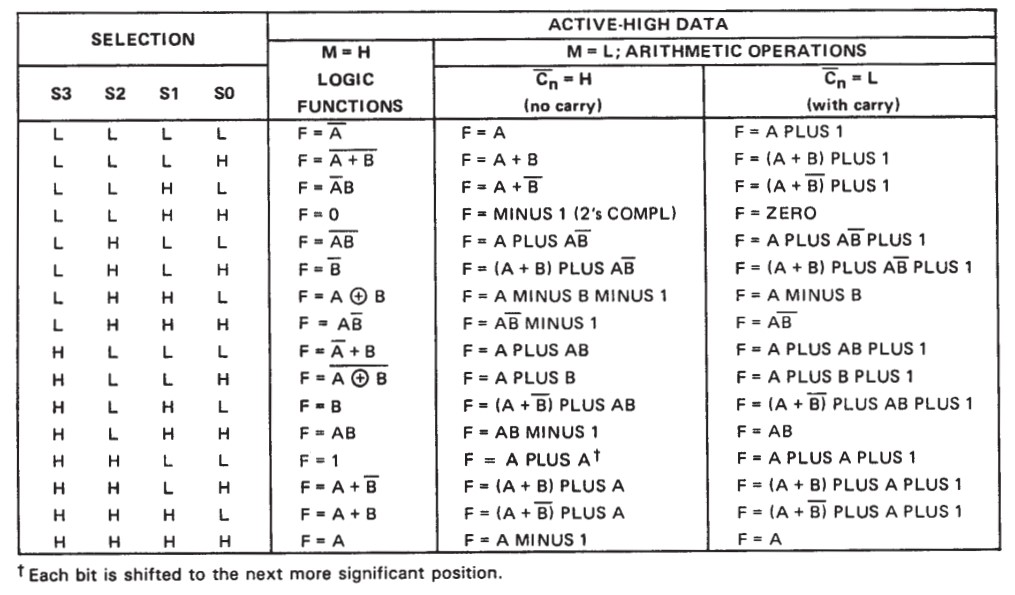

可以參考這個4位ALU。

屏幕截圖 2025-01-01 165713.jpg

屏幕截圖 2025-01-01 165825.jpg





回復

使用道具 舉報

ID:1039663 發表于 2025-1-2 08:27 | 顯示全部樓層
可以參考74181的原理圖
回復

使用道具 舉報
