求助！哪位大哥用過這種USB的NRF24L01+模塊嗎？

ID:68499 · 發表于 2014-12-11 22:48

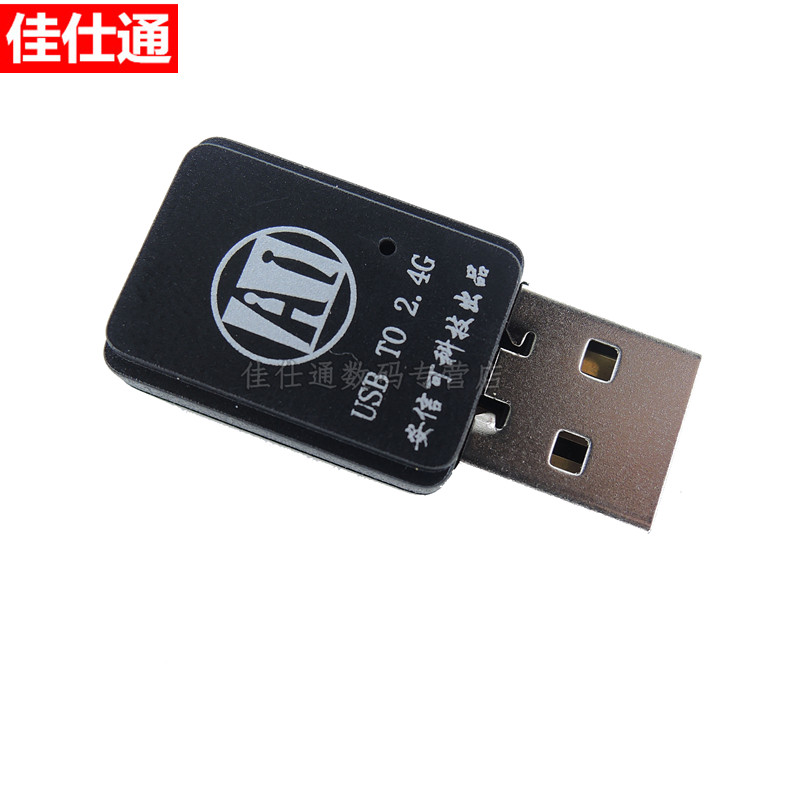

小弟從某寶購得一塊USB口 2.4G 無線串口，號稱兼容NRF24L01P 通訊。

如圖

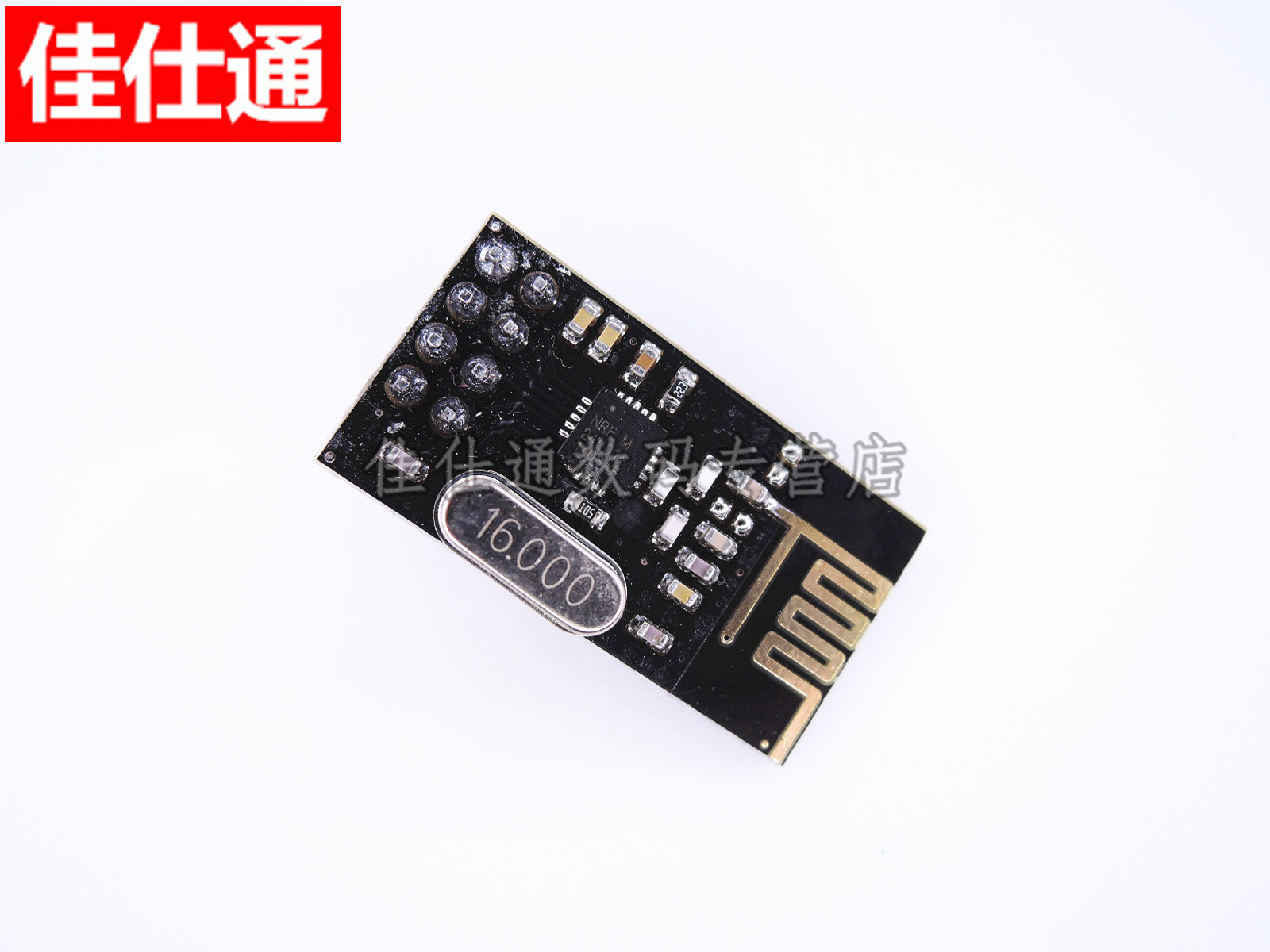

同時購得的還有幾塊NRF24L01+ 無線模塊，如圖

經調試，NRF24L01+ 無線模塊發送正常，但是由于不知道如何設置

USB口 2.4G 無線串口參數嘗試過用串口工具發送AT+SET=40,07,34,43,10,10,01，

但是還是接受不到數據

兩個模塊無法通信，還望有用過此高級模塊的大哥提點一二，先謝謝啦！

ID:1 · 發表于 2014-12-11 22:58

這個應該賣家有提供裸模塊的源代碼的吧

ID:68499 · 發表于 2014-12-11 23:23

admin 發表于 2014-12-11 22:58
這個應該賣家有提供裸模塊的源代碼的吧

那個24L01的模塊我已經調試好了，用stc89c52+LCD1602A顯示，發送狀態正常。但是不知道如何去配置這個usb口的模塊，讓它和單片上的NRF24L01通信呀

ID:68499 · 發表于 2014-12-11 23:25

admin 發表于 2014-12-11 22:58
這個應該賣家有提供裸模塊的源代碼的吧

賣家沒有資料，只是提供了這點
本模塊使用注意事項：

1本USB無線設備，在電腦端被識別成串口設備（請先安裝好我們的串口驅動程序）

2發送端波特率可以隨便設置，為防止接收端處理不過來，發送端最好每發一個包后延遲5毫秒

3僅僅需要一條AT指令，例如AT+SET=40270102030405

指令解釋：40代表0X40  是指物理頻率號，在2400MHZ基礎上加0X40MHZ 一共可設置126個

                  27代表SETUP寄存器，用來設置發射功率和收發波特率

                  01 02 03 04 05 代表5個軟件物理地址

4 這個USB無線模塊在無數據發送的時候，自動進入接收狀態

5 本模塊工作在動態數據包格式

   神馬叫動態數據包格式？常用的兼容NRF24L01+的模塊都支持的。簡單的說每次收發是以包為單位的，平常的使用，大家收發端先協商好，比如發送和接收都設置成3 個或者 5個字節一個包等等，最大32個數據一個包！但是經常出這個情況，我一個包假如32個字節（協商好的！）。現在我要發37個字節，那么我先發一個32字節的整包，而第二個字節有效的只有5個，但是接收端每次接收以32個為準，那么接收端很迷茫，收到這32個數據，哪幾個是有用的？？

若設置成動態模式，發送端想發幾個字節一個包就發幾個字節，無需和接收端協商！那么接收端如何知道你到底發了幾個字節過來？？倘若接收端設置成動態接收模式，這時候接收端的2.4G模塊內部就有一個專門統計接收了多少個數據！

6 接收端 NRF24L01+ 程序整理中。。。。

我試了下，那個at+set指令貌似不對啊

ID:68499 · 發表于 2015-7-9 21:59

還是沒有人用過么？

ID:83083 · 發表于 2015-8-10 01:57

我現在在學這個，請問樓主解決了嗎

ID:89216 · 發表于 2015-9-1 15:17

樓主我也買了這么一個模塊，按照說明配置了，但是總是不接收stm32發上來的數據，請問你解決了嗎？要是解決的話，能說下么？加我QQ：499296817

ID:89228 · 發表于 2015-9-1 23:12

我用過，加我

ID:68499 · 發表于 2015-10-17 15:45

soledad928 發表于 2015-9-1 15:17
樓主我也買了這么一個模塊，按照說明配置了，但是總是不接收stm32發上來的數據，請問你解決了嗎？要是解決 ...

沒有成功，我測試發現相同的2個模塊通信沒問題，但是usb口的不知道參數和設置方法。你看下附帶的例程，我的是51的。

ID:68499 · 發表于 2015-10-17 15:46

love0825 發表于 2015-9-1 23:12
我用過，加我

怎么加？我是哪里不對呀？usb口的怎么設置呢？
