一、 介紹

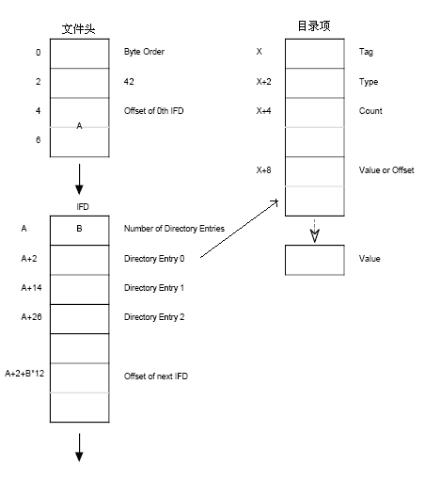

TIFF全名Tag Image File Format, 是一種以標記（Tag）為主要結構的位置圖像文件格式。TIFF圖像是靠指針連接來組織數據的，文件頭和數據可以任意數據的存儲。TIFF由四種類型：TIFF-B，二色；TIFF-G，黑白灰度；TIFF-P，帶調色板的彩色圖形；TIFF-R，適合RGB色彩的圖形。 二、 組成 TIFF一般來說由四部分組成：文件頭（IFH）、文件目錄（IFD）、目錄內容（DE）、圖像數據；如下圖，下面具體說明。 三、 具體格式 1. 文件頭部分 TIFF圖像文件開頭部分的8個字節比較固定，包含的信息有： （1）、0-1這兩個字節為標識域，固定的為0x4949或者0x4d4d,分別表示小段字節順序和大端字節順序。 （2）、2-3這兩個字節為TIFF的版本號，一般固定的為0x2a （3）、4-7這四個字節存放圖像文件目錄（IFD）的偏移量，次偏移量是以文件頭開始的。注，只存放單個圖像的TIFF文件只有一個IFD。IFD中存放著與該圖像有關的特征，即標簽（Tag）。 0 2 4 | II/MM（表示字節序） | | 文件目錄在整個文件的偏移量，是一個指針，指向IFD的開始部分 |
5 8 注意這里的值不一定就是緊接頭后的0A地址，可以是任意的。 2. 文件目錄部分 TIFF格式的圖像文件目錄（IFD）由三部分組成，包括IFD中域（Tag）的個數，放在前面兩個字節處；域存放具體內容（DE），每個域由12個字節構成，TIFF6.0標準規定每個Tag域要以升序的方式排列；末尾的四個字節是指向下一個IFD的偏移值。 0 2 14 | IFD的總項數 | 項1(12個字節) | 項2。。。。(12個字節) | 下一個IFD的開始地址（用于保存多個文件） |
每個項的12個字節，其是連續的，有前兩個字節說明其項的總數。對于不同的TIFF格式文件，這里的不同。 3. 目錄項 每個目錄項（DE）由12個字節組成，格式如下： | TAG(0-1字節) | TAG的數據類型（2-3字節） | 數據長度 （4-7字節） | 數據值或值的偏移（文件范圍）（8-11字節） |
TAG的值由TIFF標準定義，TIFF 6.0定義了64個Tag類型；不同的TAG表示不同的意思，例如: 1、0x0100表示圖像水平方向上的像素個數（ImageWidth）; 2、識別碼0x0101為圖像垂直方向上像素個數（ImageLength）; 3、0x0102為每個數據取樣的位數（BitPerSample），支持CMYK色彩空間的在8-11字節給出數據偏移量，無壓縮格式時，其數據值為0x080808。 4、SamplePerPixel 標志嗎為0x0115,每個像素取樣數。支持CMYK色彩空間的在8-11字節給出數據值為4。 5、RowPerStrip標志嗎為0x0116,每個帶狀數據的圖像行數。等于ImageLength中圖像垂直方向像素的個數，單個TIFF圖像文件只有一個帶狀數據。 6、StripOffsets 0x0111每個帶狀數據在文件的偏移。即圖像數據所在的位置。在CMYK色彩模式下，一個像素用4個字節表示，其順序?yàn)镃、M、Y、K；RGB彩色模式下一個像素用3個字節表示，順序?yàn)镽、G、B；灰色圖像用1個字節表示。 7、StripByteCounts 0x0117 每個帶狀數據在文件中所占的字節數，在沒有壓縮的時候，改數值等于圖像寬度和高度相乘的字節數。 8、PhotometricInterPretation0x0106 圖像所采用的色彩系統，8-11字節的數值為0時，是單色或者灰色的圖像，0為白色，數值為1時，是單色或者灰色圖像，1為白色， 數值為2時，圖像數據以RGB方式存儲，數值為5時，圖像數據以CMYK的方式存儲等。 由于顯示器是RGB色彩模式成像的，如果顯示CMYK模式的圖像，還要進行色彩空間的轉換。 R=（255-K）*（255-C）/255 G=(255-K)*(255-M)/255 B=(255-K)*(255-Y)/255 TAG的數據類型表示數據值的類型；例如使用long類型來表示寬度。 數據長度是以數據類型為單位的，真正的數據長度是：數據長度*sizeof(數據類型) 數據值或值的偏移：如果數據長度小于4個字節，一般直接以該字段來表示其值，如果其值大于4個字節，就指定一個文件范圍的偏移地址，從那里開始的“數據長度*sizeof(數據類型)”個字節表示該標志的值。 4. 圖像數據： 緊接上面數據之后就是圖像數據了；圖像數據的存儲形式有不同的形式，有以像素位來存儲的，也有以顏色面來存儲的；具體的存儲方式在目錄項中定義。 四、 一些TAG值 | TAG值 | | | | | | | | | | | | BitsPerSample,對于RGB是8，8，8，通過偏移來表示 | | | | | | | | | | | | 每像素的顏色成分，對于RGB這個值一般是3，如果需要其他有ExtraSamples標志 | | | | | | 每帶中壓縮之后的數據字節常長度 | | | 每個分量（R，G，B）是怎么存儲的,1表示按照RGBRGB的順序來存儲 | | | Xresolution和Yresolution的單位 |

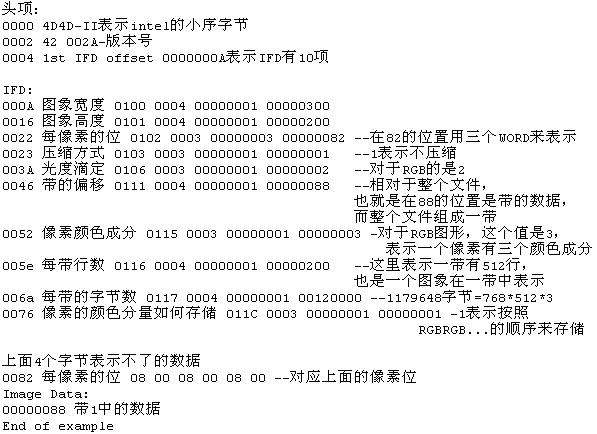

更多的參考TIFF標準 五、 一個TIFF文件格式分析
|
