關于微波爐設計的單片機仿真以及程序資料

[復制鏈接]
ID:193727 發表于 2017-4-26 10:45 | 顯示全部樓層 |閱讀模式

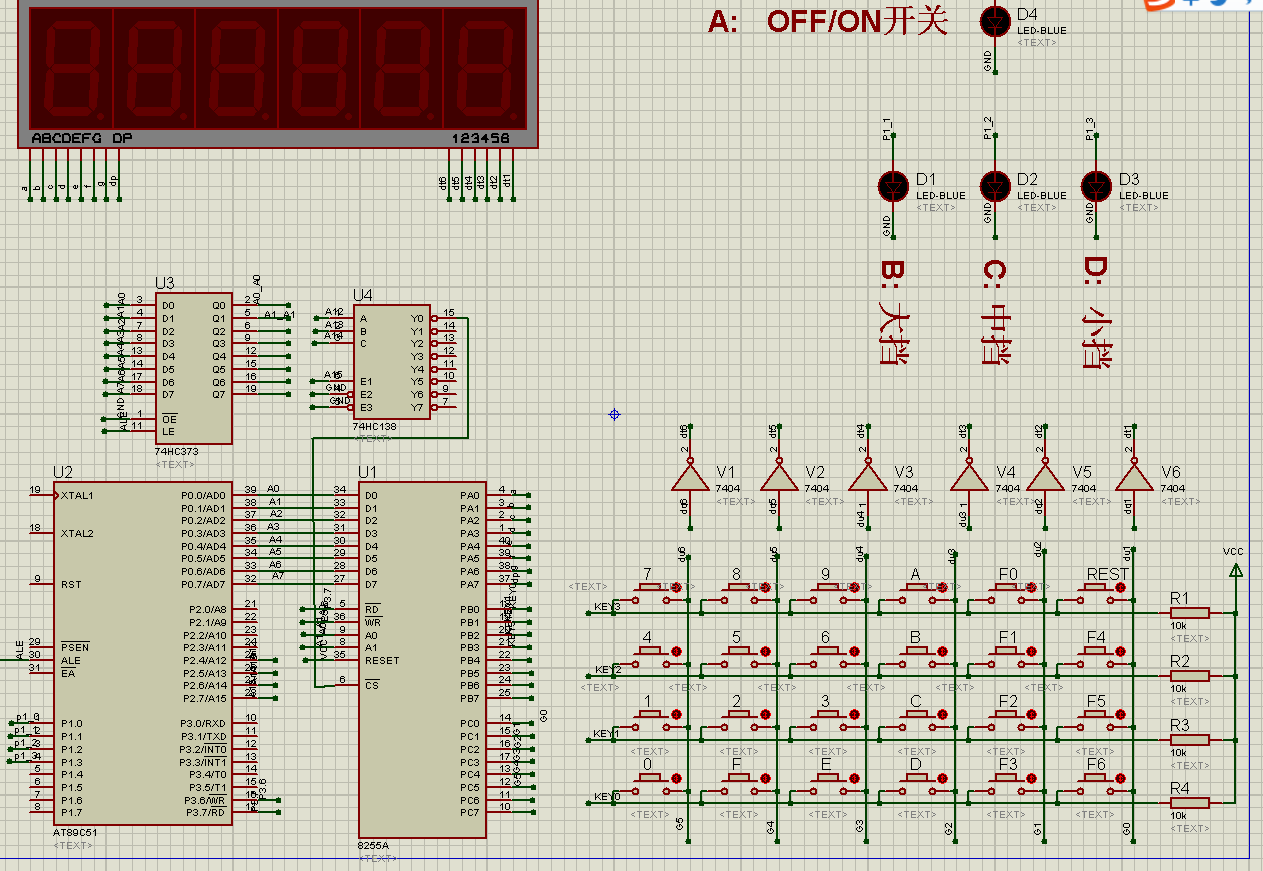

有關微波爐控制系統的歡迎大家觀看，下面是單片機仿真原理圖


單片機源程序：
  1. #include<stdio.h>
  2. #include<reg52.h>
  3. #include <absacc.h>
  4. #define PA XBYTE[0x8000]
  5. #define PB XBYTE[0x8001]
  6. #define PC XBYTE[0x8002]
  7. #define COM XBYTE[0x8003]
  8. unsigned int data ledtable[16]={0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10},keytable[4][6]={{7,8,9,10,16,17},{4,5,6,11,18,19},{1,2,3,12,20,21},{0,15,14,13,22,23}};
  9. unsigned int i,t=0,time_num=0;
  10. sbit light1=P1^0;
  11. sbit light2=P1^1;
  12. sbit light3=P1^2;
  13. sbit light4=P1^3;
  14. /*===================延遲子程序============*/
  15. void delay(void)
  16. {
  17.    unsigned char j,k;
  18.         for(j=20;j>0;j--)
  19.                 for(k=200;k>0;k--);
  20. }
  21. /*===========數碼管顯示子程序===============*/
  22. void ledplay(int b)
  23. {
  24.     unsigned int m,x[2];
  25.     for(i=0;i<2;i++)
  26.     {
  27.         x[i]=b%10;
  28.         b=b/10;
  29.     }
  30.     for(i=0;i<2;i++)
  31.     {
  32.         x[i]=ledtable[x[i]];
  33.     }
  34.     m=0xfd;
  35.     for(i=2;i>0;i--)
  36.     {
  37.         PA=x[i-1];
  38.         PC=m;
  39.         delay();
  40.         PC=0xff;
  41.         PA=0xff;
  42.         m=(m>>1)|(0x80);
  43.      }
  44. }
  45. /*=============測試按鍵===========*/
  46. unsigned char testkey(void)
  47. {
  48.     PC=0;
  49.    if((PB&0x0f)!=0x0f)
  50.          return(1);
  51.     else
  52.          return(0);
  53. }

  55. /*===============得到鍵值==========*/
  56. unsigned int getkey(void)
  57. {
  58.     unsigned int x,y,m;
  59.     m=0xfe;
  60.     PC=m;
  61.     while((PB&0x0f)==0x0f)           //鍵盤掃描
  62.     {
  63.             m=(m<<1)|0x01;
  64.                 PC=m;
  65.         }
  66.     y=m;
  67.     x=PB;
  68.     for(i=0;(x&0x01)!=0;i++)
  69.            x>>=1;
  70.     x=3-i;                            //行數
  71.     for(i=0;(y&0x01)!=0;i++)
  72.            y>>=1;
  73.     y=5-i;                            //列數
  74.     while(testkey());                 //等待按鍵釋放
  75.     return(keytable[x][y]);           //查表得鍵值
  76. }
  77. /*====================main=============*/
  78. main()
  79. {
  80.      unsigned int get_num;
  81.      COM=0x82;
  82. start:while(1)
  83.      {
  84.          while(1)                     //開關
  85.          {  PA=0xff;
  86.             P1=0;
  87.             TR0=0;
  88.             ET1=0;
  89.             get_num=50;
  90.             if(testkey())
  91.             {
  92.                 delay();
  93.                 if(testkey())
  94.                     get_num=getkey();
  95.             }
  96.             if(get_num==10)
  97.                 break;
  98.          }
  99.          light1=1;
  100.
  101.          while(1)                   //輸入第一個數
  102.          {
  103.             get_num=50;
  104.             if(testkey())
  105.             {
  106.                 delay();
  107.                 if(testkey())
  108.                     get_num=getkey();
  109.             }
  110.             if(get_num<10)
  111.                  break;
  112.             if(get_num==10)
  113.                  goto start;
  114.             ledplay(0);
  115.          }
  116.          time_num=get_num*10;
  117.
  118.          while(1)                      //輸入第二個數
  119.          {
  120.             get_num=50;
  121.             if(testkey())
  122.             {
  123.                 delay();
  124.                 if(testkey())
  125.                     get_num=getkey();
  126.             }
  127.             if(get_num<10)
  128.                  break;
  129.             if(get_num==10)
  130.                  goto start;
  131.             ledplay(time_num);
  132.          }
  133.          time_num+=get_num;
  134.
  135.          while(1)                     //輸入火力擋位
  136.          {
  137.             get_num=50;
  138.             if(testkey())
  139.             {
  140.                 delay();
  141.                 if(testkey())
  142.                     get_num=getkey();
  143.             }


  146. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼


下載：

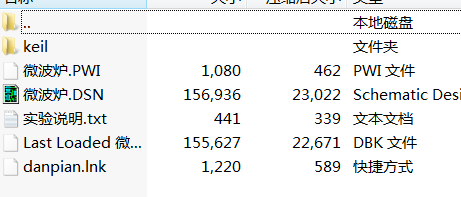

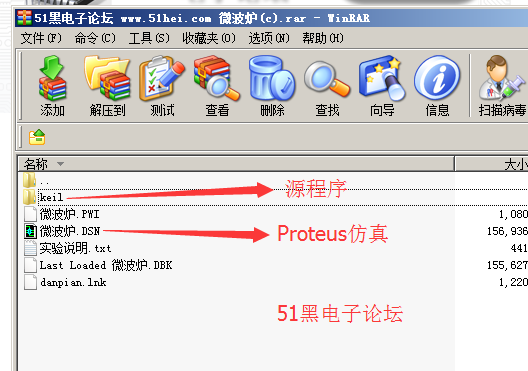

微波爐.rar (69.63 KB, 下載次數: 75)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:346381 發表于 2018-6-13 13:13 | 顯示全部樓層
這個怎么用
回復

使用道具 舉報
