單片機io口連接led發光二極管的電路問題

ID:870593 · 發表于 2020-12-29 21:26

P2.0在不接R6和LED時，輸出正常，
在接R6和LED后，始終為低電平，LED常亮，軟件無法改變

ID:235200 · 發表于 2020-12-30 00:38

D2發光二極管接反了

ID:870593 · 發表于 2020-12-30 09:08

csmyldl 發表于 2020-12-30 00:38
D2發光二極管接反了

不連線時能看到P2.0是高點平，一連上P2.0就變成低電平了，D2正反只能改變一直亮或者一直不亮

ID:330938 · 發表于 2020-12-30 10:24

首先,二極管接反肯定是有問題的,正過來后把電阻去掉試試

ID:870593 · 發表于 2020-12-30 10:35

龍千校發表于 2020-12-30 10:24
首先,二極管接反肯定是有問題的,正過來后把電阻去掉試試

二級管反過來并去掉電阻后，LED常亮，P2.0為藍色，低電平，
斷開連線后，P2.0為紅色高電平

ID:143767 · 發表于 2020-12-30 10:36

LED接反，P2.0怎么會輸出低電平？除非LED漏電嚴重或反向導通了

ID:870593 · 發表于 2020-12-30 10:45

dj3365191 發表于 2020-12-30 10:36
LED接反，P2.0怎么會輸出低電平？除非LED漏電嚴重或反向導通了

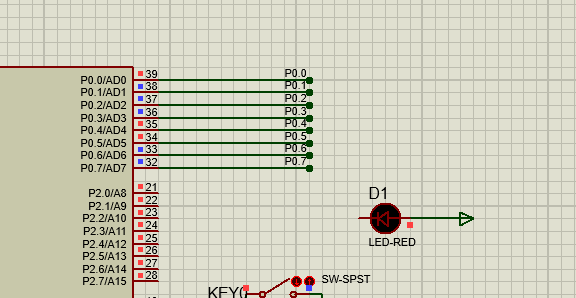

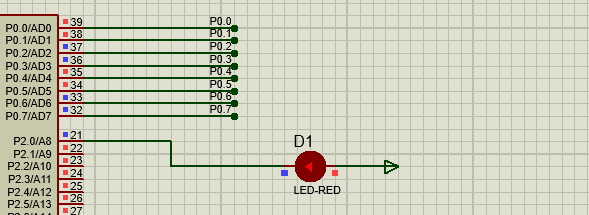

如圖所示

ID:390416 · 發表于 2020-12-30 11:17

玩哪門子的仿真啊？公司里面根本沒機會再碰到這種軟件的。
你就把LED正極接5V，LED負極串聯電阻接P2.0口。做實物絕對能受控。但是仿真軟件就算了。建議你們還是早點卸載這玩意。然后拿起烙鐵做電路。
