關于電阻分壓電壓取樣電路

ID:777834 · 發表于 2021-2-4 09:52

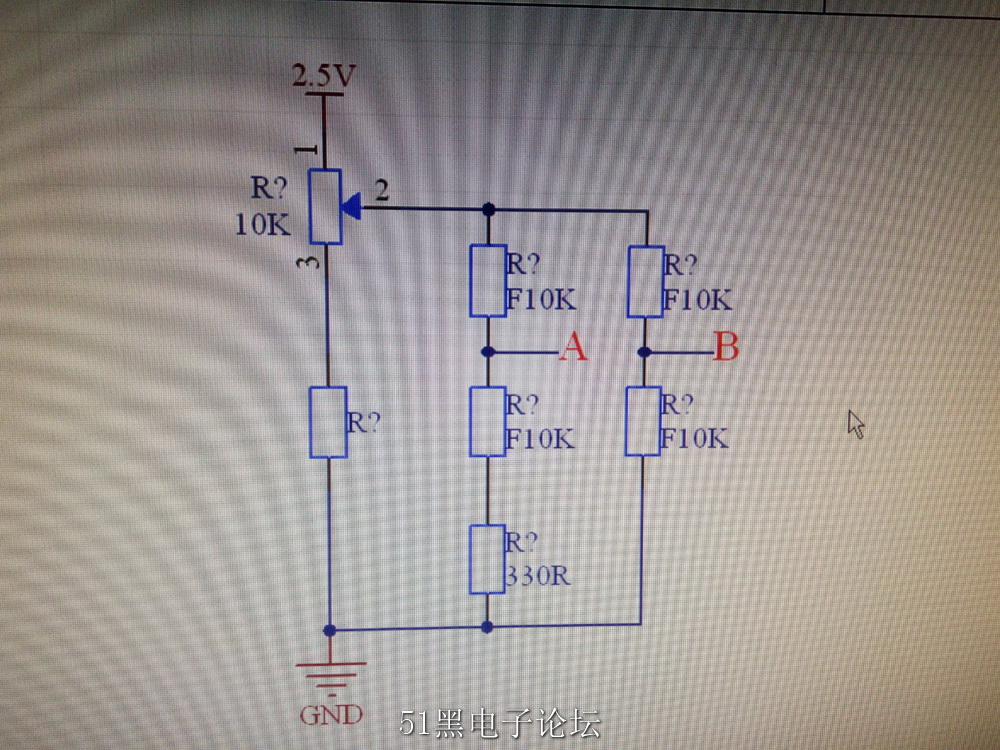

大家好，是這樣的，我調電位器調電壓時想讓A、B兩點同時跟著調，但B點的電位始終要比A點電位低20mV，此電路的電阻精度會影響A、B點的電壓，大家幫想想還有其它的方法嗎，謝謝了啊

ID:382454 · 發表于 2021-2-4 15:45

如果按你說的這樣高的要求，你這個結構根本做不到的。除非你單單一組A參考電源。
另一種方法是去X寶買千分一，低溫票5PPM的高精度電阻，這種電阻0.25W的一個要5元以下，成本高一點。這種高精度低溫漂電阻按你上面的電路，是完全可以達到你的要求。我們常用的普能電阻溫是50PPM以上，精度是百分之一，差的遠了。

ID:592807 · 發表于 2021-2-4 17:12

你這個結構做不到的。不僅僅是電阻精度問題，A B兩個點電壓是通過分得到的，A B的分壓比例比例明顯不同，也就是A B隨變阻器電壓改變的幅度不同，可能調節變阻器A點電壓增長了1mV,B點電壓會增長1.1mV。
Uab = Ua - Ub = U *k -U*L = U*(k-l)。（U改變，（k-l）不變怎么可能產生穩定不變的20mV）
另外你想要穩定的20mV電最好去找恒流IC，通過U = IR得到，

ID:777834 · 發表于 2021-2-4 17:26

univers 發表于 2021-2-4 15:45
如果按你說的這樣高的要求，你這個結構根本做不到的。除非你單單一組A參考電源。
另一種方法是去X寶買千分 ...

你好，不一定是A、B點非要壓差20mV，20mV至30mV的壓差都可以，現在能想到的方法只能用更精密的電阻了，用千分之一的電阻了，但價格有點高了，用百分之1的電阻，批量多加電阻誤差大的話的話，存在不可控隱患

ID:777834 · 發表于 2021-2-4 17:33

還有更好的方法嗎，用三個電阻分壓的方法不行，受電壓影響

ID:703546 · 發表于 2021-2-4 21:40

運放，減法器。

ID:777834 · 發表于 2021-2-5 00:24

黃youhui 發表于 2021-2-4 17:12
你這個結構做不到的。不僅僅是電阻精度問題，A B兩個點電壓是通過分得到的，A B的分壓比例比例明顯不同，也 ...

你好，除了用恒流，還有其它方法嗎，謝謝啦，我想了好久真想不出來了

ID:777834 · 發表于 2021-2-5 08:07

黃youhui 發表于 2021-2-4 17:12
你這個結構做不到的。不僅僅是電阻精度問題，A B兩個點電壓是通過分得到的，A B的分壓比例比例明顯不同，也 ...

你好呀，剛才計算了一下，這個電路確實不行，

ID:592807 · 發表于 2021-2-5 08:24

6樓的運放減法器，1樓的電阻串聯。
減法器不說了，網上找。
串聯的話U = IR,還要的電阻夠大，滑動變阻器引起的電壓變化可以忽略不計的話，就可以了。

ID:777834 · 發表于 2021-2-5 11:48

大家好，已想到方法，謝謝大家的意見，封貼

ID:367934 · 發表于 2021-2-6 09:14

說一下我的想法吧。
1.電路問題。電流有一個特性，就是那條路阻值小就會往那條路走；電阻的精度問題，就算1%誤差的電阻也存在一定的差異。多個電阻使用就加大了電路中的阻值誤差。
2.方案問題。很好奇這個電路主要是拿來干嘛的，為什么需要使用這樣的方案獲取兩個點的電壓。而且還要同步調節。
3.可能行的方案。可以使用運放組成電壓跟隨器電路，在輸入端進行電壓調節，調節后的電壓輸入兩路電壓跟隨器電路，也許可以達到同樣的電壓了。

ID:420836 · 發表于 2021-2-9 10:07

電路的兩個分支具有不同的電阻，導致產生不同的電流。因此，A和B處的電壓不同。
