標題: TL431基本應用 [打印本頁]
作者: 51黑科技    時間: 2016-2-3 20:30
標題: TL431基本應用
本帖最后由 51黑科技 于 2016-2-3 20:31 編輯

TL431是最常用的電源基準器件,可簡單的認為就是一個比較特殊的三極管,其BE的PN壓降為固定的2.5V，但實質是一集成電路，提供2.5V的電壓基準。
一般是把它當作一只電壓可調節的穩壓二極管。
TO-92封裝引腳圖示：

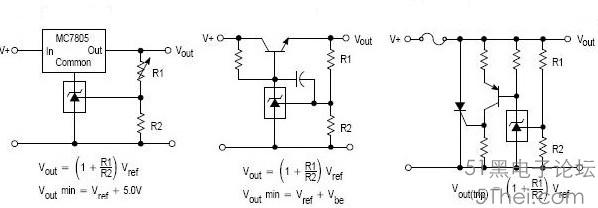

基本應用見下圖：



下面提供一些采用常規電阻構成的輸出電壓,供參考。
注意:流過TL431的電流不能小于1mA,也不能大于100mA,TO-92封裝功耗最大不能超過500mW。
電壓工作范圍:2.5 - 36V。
輸出電壓 分壓電阻 上/下
2.7V 100/1.0K
3.0V 240/1.0K
3.3V 330/1.0K
3.6V 470/1.0K
4.2V 1.1K/1.6K
5.0V 1.0K/1.0K
6.0V 1.6K/1.1K
7.5V 2.0K/1.0K
8.0V 2.2K/1.0K
9.0V 2.7K/1.0K,2.2K/820
10V 9.1K/3.0K
12V 3.9k/1.0k
15V 5.6k/1.1k
18V 10k/1.6k
20V 16K/2.2K
24V 13K/1.5K
27V 10K/1.0K
30V 11K/1.0K
33V 15K/1.2K
36V 18K/1.3K
