標題: tomcat源碼分析之一《架構》
Tomcat是apache基金會下非常重要并且使用非常普遍的項目，任何使用java開發的程序員基本上都使用過tomcat。興趣使然，抽了時間對tomcat 6.0的源碼和架構進行了閱讀和分析，通過對源碼的閱讀，希望能對tomcat和更加清晰的認識，對java應用服務器的原理有個大致的理解，更重要的是希望在閱讀別人的代碼的過程中，吸取別人的寶貴和獨到的觀點和想法。廢話不多說。

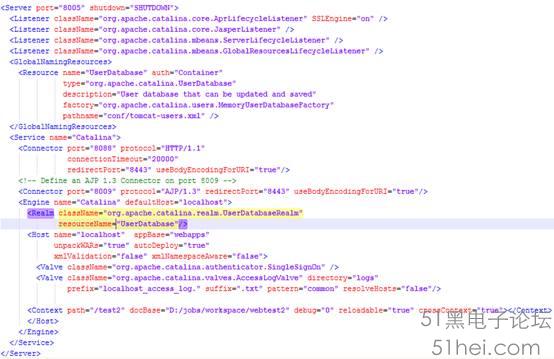

先來看一下server.xml文件：

從server.xml文件我們就可以基本上看出tomcat的組件化架構。介紹一下tomcat中主要的組件和概念：

Server

它表示的就是整個tomcat J2EE容器。包含了所有的服務以及服務上下文環境。
在tomcat中server只有一個。

Service

它表示tomcat提供的一個服務。
所謂服務，就是包含一至多個連接器（Connector）的組件，并且是能夠對用戶請求作出響應的組件。
在tomcat的server中，可以有一至多個service。

Connector

它表示與用戶請求建立連接的連接者�；诟鞣N協議的請求訪問tomcat時，都會首先都會通過Connector進行處理。
Tomcat中定義了兩種 Connector，一個是基于Http協議，處理普通的http請求；
一個是AJP協議，用戶處理有其他應用服務器（如apache，IIS）轉發而來的請求。

Engine

它表示的是一個真正處理用戶請求的處理引擎。
在tomcat中一個 Engine是個容器，繼承自org.apache.catalina.Container，因為只會處理servlet請求，即就是一個 servlet 容器。
引擎（Engine）從連接器（Connector）那里接收到請求，并對請求進行相應的處理，返回結果給連接器，最終返回給客戶端。

Host

它在tomcat中代表的就是一個虛擬主機。Host也是個容器，繼承自org.apache.catalina.Container。
一個引擎可以包含很多的主機（Host），一個虛擬主機中可以包含多個Web應用（Context組件）。

Context

它表示一個具體的web應用。一個主機可包含多個Web應用，所以可有多個Web應用上下文，不同的上下文可用不同路徑來表示。

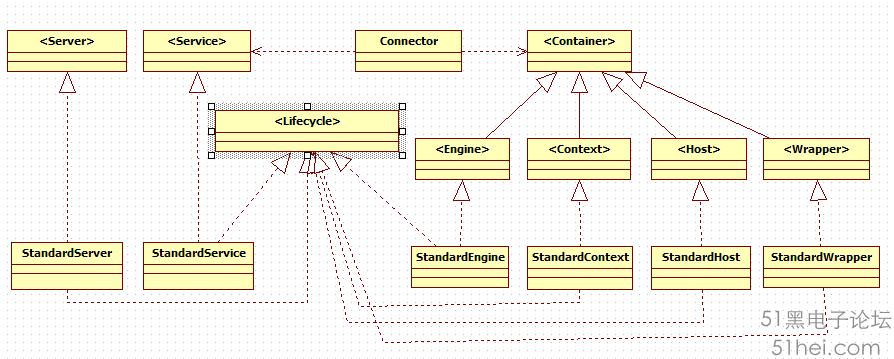

下面在看一下uml結構：

反映到架構圖上就是這樣的：

總結一下，tomcat采用了清晰的組件化的架構
位于頂端的server代表了整個tomcat服務器；
server中包含一到多個service提供各種服務，默認的是名稱為catalina的服務
service提供請求服務首先是根據不同協議的客戶端請求選擇相應的Connector來進行處理的，
Connector對請求進行分析后，轉而交給真正的處理引擎（Engine），即Servlet容器。
處理引擎（Engine）內部實例化一個至多個虛擬主機（Host），
對應不同的域名請求。每個虛擬主機又包含多個web應用和上下文環境（Context），
上下文中的web應用收到客戶端請求后對請求進行解析處理，
返回響應結果給Connector，并最終返回給客戶端。
