標題: IP分片和TCP流重組雜記 [打印本頁]

作者: 51黑tt 時間: 2016-3-6 00:02
標題: IP分片和TCP流重組雜記
本帖最后由 51黑tt 于 2016-3-6 00:05 編輯

我們都知道，在以太網中，如果源主機向目標主機發送的數據包大于網關MTU，則該數據包在傳輸過程中會被IP協議分片傳輸，具體的分片過程是怎樣的呢？我們通過協議分析軟件抓包來進行詳細的查看（抓包軟件使用科來網絡分析系統）。
因為以太網默認的MTU值為1500Byte，所以，為了達到分片的效果，我們應該傳輸大于1500Byte字節的數據包，才能使該數據包分段傳輸。
我們從本機（192.168.6.11）發送一個2000字節的數據包到局域網的另一臺主機（192.168.0.208）為例，在傳輸?shù)倪^程中，開啟軟件抓包，就能夠查看到詳細的分片結果。
我們以ping為例，在Windows命令提示符下輸入：ping 192.168.0.208 –l2000

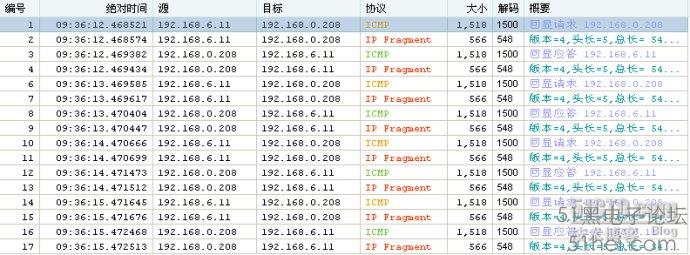

通過科來網絡分析系統抓包，我們看到，該數據包被分片了，由于我們重復Ping了4次，所以，抓到了4次同樣的請求與回顯的數據包。如下圖：

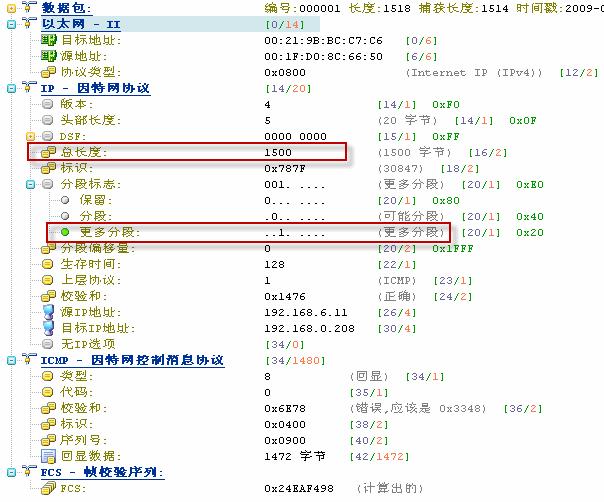

查看詳細的數據包解碼（見下圖）：

分析：因為ping的長度是2000字節，大于了MTU的值，所以會分片發送,如上圖。捕獲的這個數據包總長度為1500字節，更多分段位置1，表示還有數據分段。s,偏移量為0，需要注意的是IP頭部的總長度字段值（這里是1500字節）并不全是數據的凈載荷長度，這里還包括了IP以及ICMP的頭部長度，分別是20字節和8字節。
另外，IP協議的頭部總長度并不一定就是MTU值1500字節，這個值與網絡環境、操作系統等因素有關。

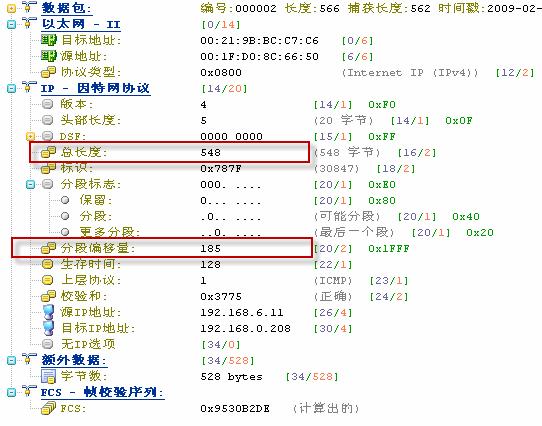

下圖是第一個分片包。

分析：IP字段的標識0x787F，與第一個包相同，說明這是同一個數據包，只是被分片了。

偏移量為185，表示相對第一個包的位置，以便接收主機根據偏移量進行數據重組。

需要注意的是此處分片包并沒有ICMP字段，接收主機會可以根據偏移重組成完整的ICMP數據包。

最后，我們來計算一下該數據包的長度：第一個數據包的總長度為1500字節，減去IP頭部長度20字節，減去ICMP頭部長度8字節，即1500-20-8＝1472字節；第二個數據包的總長度為548字節，減去IP頭部長度20字節，即548-20＝528字節，兩個數據包的凈載荷1472+528＝2000，正好是我們發送的數據長度。

-------------------------------------------------------------------------------------------------
1.IP分片產生的原因是網絡層的MTU；TCP分段產生原因是MSS.
2.IP分片由網絡層完成，也在網絡層進行重組；TCP分段是在傳輸層完成，并在傳輸層進行重組. //透明性
3.對于以太網，MSS為1460字節，而MUT（默認為1500）往往會大于MSS.

故采用TCP協議進行數據傳輸，是不會造成IP分片的。若數據過大，只會在傳輸層進行數據分段，到了IP層就不用分片。
