標題: 基于51單片機的上位機實時監控環境溫度的實現 [打印本頁]

作者: 電子黑 時間: 2016-6-27 01:20
標題: 基于51單片機的上位機實時監控環境溫度的實現

因為電腦沒有串口（很遺憾），所以就用ＵＳＢ轉串口數據線來讓單片機跟電腦連接。

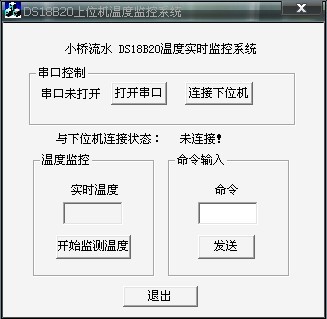

上位機初始界面，串口狀態為：未打開，與下位機連接狀態為：未連接！

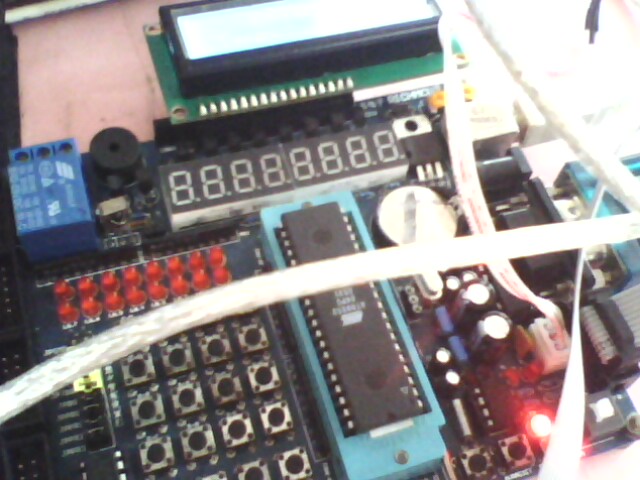

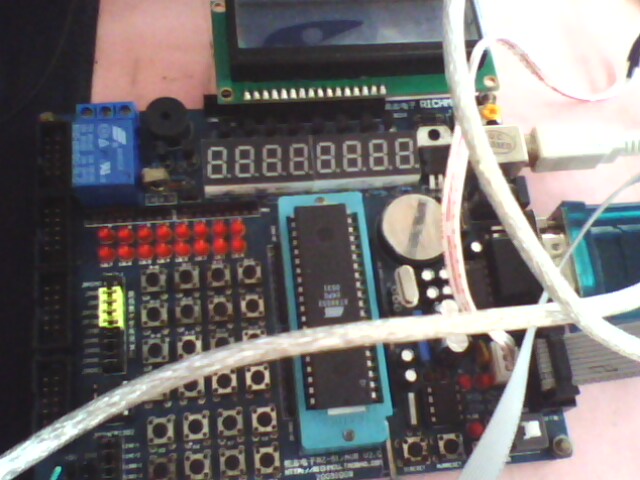

這個就是所謂的下位機：51開發板，51挺低級的（沒辦法，高級的單片機暫時沒錢買開發板，不會用）。不過51很樸素，很經濟
先不給其上電，也就是不讓它工作。以檢測后面它與上位機的握手效果。。

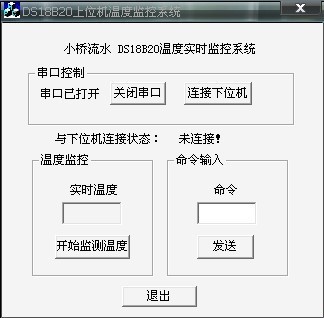

點擊“打開串口”按鈕，左邊顯示串口打開狀態，原來的“打開串口”按鈕也變為了“關閉串口”，點擊它一樣就可以關閉串口了

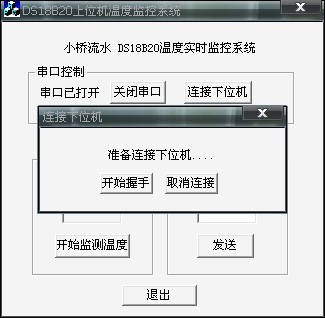

點擊“連接下位機”按鈕，彈出連接對話框，準備好連接下位機。

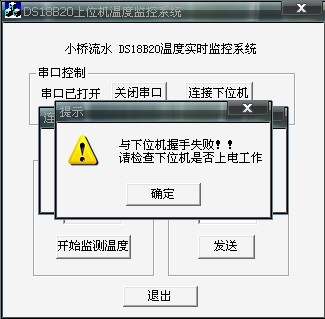

點擊“開始握手”嘗試與下位機握手連接，因為沒給單片機上電，自然單片機沒有工作，自然也就無法與上位機握手。

打開51實驗板開關，上電，單片機工作，并實時采集環境溫度，這里采用DS18B20作溫度探頭

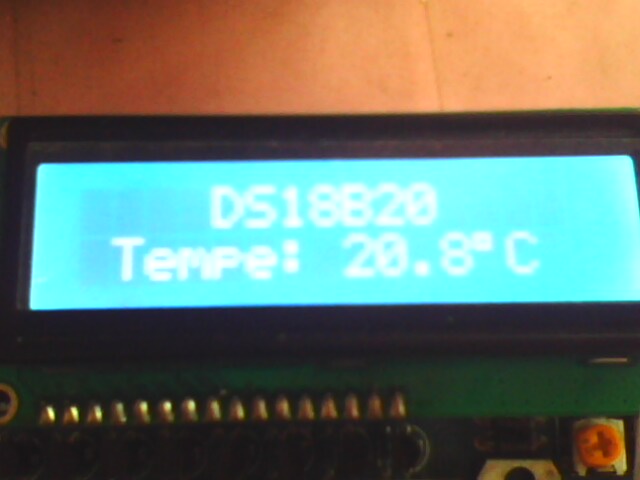

51實驗板上的液晶顯示采集的溫度，當前溫度為 20.8 ℃。還是挺暖和的，冬天的桂林就是這么的溫暖，沒辦法

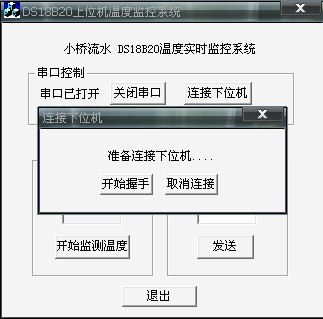

再次嘗試與下位機握手

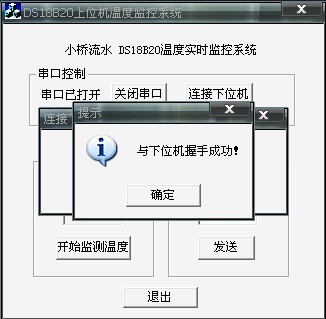

與下位機握手成功！！這個握手協議，我是讓上位機給下位機發了一個‘L’即link 的命令，然后下位機回答上位機的是“OK!”就表示下位機準備好了。挺好玩的。

顯示連接狀態：已連接上！

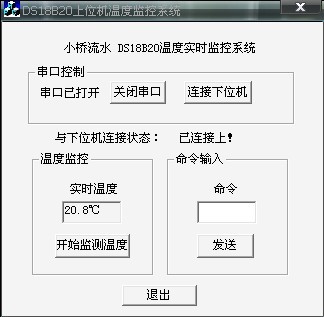

點擊“開始監測溫度”按鈕，溫度顯示窗口顯示從下位機傳過來的溫度信息。

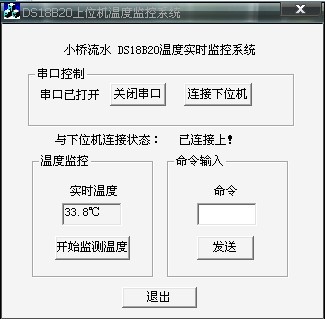

用手捂一捂溫度就升高了，18B20的反應也還是挺快的。

我測了下自己手袖子里的溫度，不要懷疑準確性，18B20測溫精度是很高的。只是我隔著衣服測，肯定是不能達到體溫37℃的。

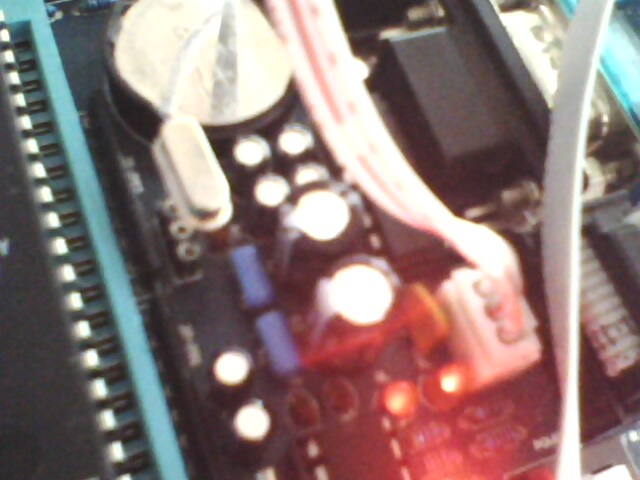

這兩個燈一直忙碌的閃爍著。代表串口通信的工作狀態，右邊的燈比較亮。閃爍的規律，也就是它們之間的協議：下位機發送一串溫度數據，如果上位機收到，則立即回答一下下位機。下位機通過接收上位機的應答來判斷是否繼續向上位機發送數據。如果下位機收不到回答則會停止發送數據。
此時，又告一段落了。此次上位機的編寫遇到了重重困難，因為初次編寫串口通信協議再加上ＶＣ也剛起步。途中也找了很多技術支持，雖然它們都是一等一的高手，但是他們要不就是單純電腦ＶＣ編程的，要不就是用VB編上位機的，找不到用VC編上位機的技術支持，使得我的前進道路非常坎坷，沒辦法只能靠自己不斷的嘗試摸索，最終基本完成，但是仍舊不近人意，因為這只是很簡單的數據通信，我并沒有加上校驗碼，所以到了真正復雜數據通信的時候，難以想象會在傳輸中出什么亂子，估計還得摸索一陣子。
