發布時間: 2018-3-30 20:30

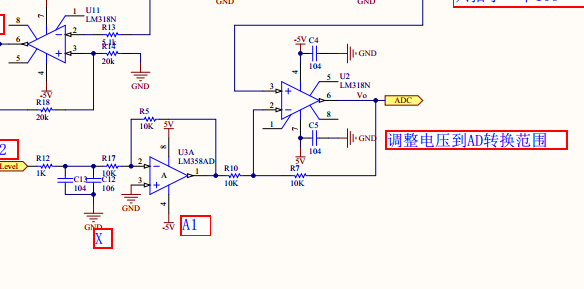

正文摘要:這是我研究他人前端處理示波器電路的一部分電路原理圖，想問的電路主要是左下和中間這部分電路 Level輸入是單片機PWM，另外LM318N的正向輸入端是由AD603放大后的信號，信號通過這兩部分電路后到A/D轉換器，由于轉換 ... |
yzwzfyz 發表于 2018-4-1 16:58 請問第一個運放不是也是反向放大器嗎？ 然后到第二個反向放大器 作為參考值？（Vfere - V+）/R10 = （V+ - Vo）/R7 解得Vo = 2V+ -Vfere Vfere是上一個運放的輸出 |
| 看不太懂 |
|
模擬電路用Mos管柵壓來電平移位 前一個運放是跟隨器，PWM由R12、C12濾波成直流，如果PWM是正壓則運放跟隨后是正壓。 后一個運放是1：1的反向器，它使得PWM濾波后就負壓。用與抵消正端輸入中的正值（如直流部分）。由于PWM是可調的，所以這個抵消量也是可調的，但它只能下負向調整、 |
| MOS管是高電平通低電平截止吧這樣來工作嘛 |
|
左下角是LC共振，中間是運放吧 |
aryaxin 發表于 2018-3-30 22:23 可以解釋下原理嗎？關于Mos管柵壓 |
| 只知道模擬電路用Mos管柵壓來電平移位 |
