學習了，220伏市 電經變壓器降壓整流后7805 穩壓塊輸出5V 直流電給系統供電，P3.3口驅動三極管控制繼電器， P3.2口接一體化紅外接收頭，單片機4和5引腳接12M晶振， P1.0到P1.7是數碼 管的段驅動， 單片機的第一腳是復位引腳， 有點小錯誤， 復位引腳是經+5v--電容+--電容-電阻（單片機引腳1）- --電阻另一端到5V地， 你缺個電阻，斷電時間長的話可以工作， 如頻繁斷電來電， 電容上的點泄放的慢的話， 單片機不能正常工作，

ahshmj 發表于 2018-4-23 09:21
上部是單片機。和數碼管顯示，具體顯示什么，取決于程序。

中部是繼電器（輸出執行），由P3.3控制。

       這種電風扇。想自己動手改裝成紅外遙控的，220v的電壓經變壓器變成5v的電壓，是否可以直接用充電頭來進行降壓，或是買一個變壓器進行降壓？紅外接收裝置與單片機連接來控制繼電器工作，進而來控制電風扇的電機轉動（220伏的額定電壓的電機），這個還需要升壓是嗎？

沙發高手，支持！！

學習階段，共同學習

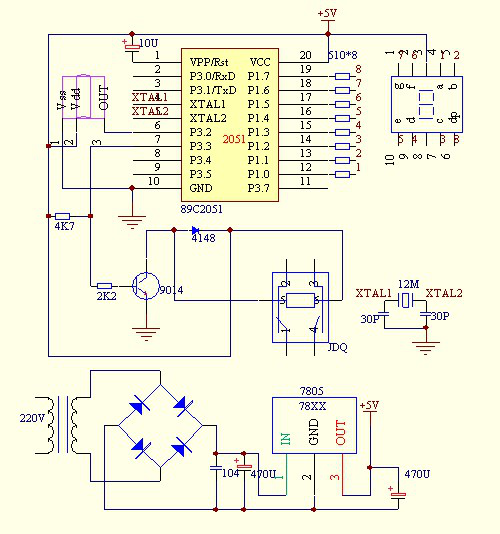

底部是220V經過變壓器經過橋堆整流再經過7805輸出5V供電，  單片機部分是P3.2紅外接受腳，P3.3輸出腳。P1.0-P1.7數碼管控制腳。

其中，單片機驅動電流較小，不足以驅動繼電器，需要9014放大電流驅動繼電器，4148為繼電器線圈反相高壓脈沖吸收二極管，起保護作用。

220V市電經變壓器降壓，二極管整流，電容濾波，7805穩壓在5V給單片機及數碼管和繼電器供電，
單片機按照內部程序，將接收到的紅外遙控器按鍵信息解碼，輸出驅動繼電器，P1輸出驅動數碼管顯示相應的信息。

上部是單片機。和數碼管顯示，具體顯示什么，取決于程序。

中部是繼電器（輸出執行），由P3.3控制。

下部是電源轉換，提供（輸出）5v穩壓。

下半部分是降壓，濾波，穩壓到5v黑單片機供電，上半部分是龍之部分，通過紅外接收，單片機解碼輸出控制繼電器jdq，并顯示數碼管，主要看你程序怎么著的

220伏市電經變壓器降壓整流后7805穩壓塊輸出5V直流電給系統供電，P3.3口驅動三極管控制繼電器，P3.2口接一體化紅外接收頭，單片機4和5引腳接12M晶振，P1.0到P1.7是數碼管的段驅動，單片機的第一腳是復位引腳，有點小錯誤，復位引腳是經+5v--電容+--電容-電阻（單片機引腳1）---電阻另一端到5V地，你缺個電阻，斷電時間長的話可以工作，如頻繁斷電來電，電容上的點泄放的慢的話，單片機不能正常工作，
