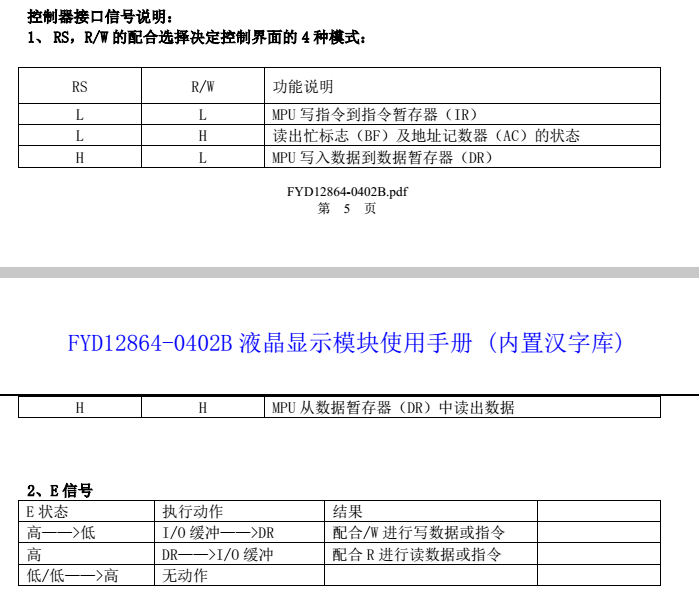

我自己在論壇找到了時序圖的解析。感覺對我很有幫助。我知道別人把時序圖畫的很詳細。但是我是真的看不懂，希望大神們勿噴。感謝51hei論壇給我一個好的學習環境，謝謝.

寫的很清楚，還怎么講解？
不懂的地方，直接問就可以了。

發一個我用開的12864程序，正常使用中。

1. /*--------------------------------------------------------------------------

2. LCD12864.H

3.

4. 128*64 液晶顯示屏

5. --------------------------------------------------------------------------*/

6.

7. #ifndef __LCD12864_H__

8. #define __LCD12864_H__

9.

10. /*****************************************************************************/

11. //定義參數

12. sbit CLK_l = P1^3;        //時鐘  6腳

13. sbit DAT_l = P1^4;        //數據        5腳

14. sbit RES_l = P1^0;        //復位 17腳

15.

16. /*******************************************************************************/

17. //液晶顯示程序

18. /******************************************************************************/

19. //發送一個字節（底層函數）

20. void write_lcd_byte(uchar bbyte) {

21.         uchar i;

22.         for(i=0;i<8;i++){

23.                    DAT_l=bbyte&0x80; //取出最高位

24.                 CLK_l=1;

25.                    CLK_l=0;

26.                    bbyte<<=1; //左移

27.            }

28. }

29. /*****************************************************************************/

30. //寫指令或數據  （0，指令） （1，數據）

31. void write_lcd_code(bit start, uchar ddata) {

32.         uchar start_data,Hdata,Ldata;

33.           if(start==0)

34.                 start_data=0xf8;                 //0：寫指令

35.     else

36.             start_data=0xfa;                  //1：寫數據

37.           Hdata=ddata&0xf0;                          //取高四位

38.           Ldata=(ddata<<4)&0xf0;          //取低四位

39.           write_lcd_byte(start_data);        //發送起始信號

40.           DelayUs(1);                                 //延時是必須的

41.           write_lcd_byte(Hdata);            //發送高四位

42.           DelayUs(1);                                  //延時是必須的

43.           write_lcd_byte(Ldata);                //發送低四位

44.           DelayUs(1);                                  //延時是必須的

45. }

46. /*****************************************************************************/

47. //向lcd發送一個字符串,長度64字符之內。

48. void write_lcd_word(uchar *str){

49.         while(*str != '\0'){

50.                 write_lcd_code(1,*str++);

51.         }

52.         *str = 0;

53. }

54. /****************************************************************************/

55. //初始化lcd

56. void Init_Lcd(void)         {

57.         DelayMs(1); //啟動等待，等lcd講入工作狀態

58.           write_lcd_code(0,0x30);  //8 位介面，基本指令集

59.           write_lcd_code(0,0x0c);  //顯示打開，光標關，反白關

60.           write_lcd_code(0,0x01);  //清屏，將DDRAM的地址計數器歸零

61.         DelayMs(1); //啟動等待，等lcd講入工作狀態

62. }

63. /******************************************************************************/

64. //清屏函數

65. void Clean(){

66.         uint j=0;

67.         uchar x,y;

68.         for(y=0;y<32;y++) {

69.                 write_lcd_code(0,0x36);//功能設置---8BIT控制界面，擴充指令集

70.                 write_lcd_code(0,0x80+y);        //行地址

71.                 write_lcd_code(0,0x80);                     //列地址

72.                 write_lcd_code(0,0x30);

73.         for(x=0;x<32;x++){

74.                 write_lcd_code(1,0x00);

75.             }

76.         }

77. }

78. void Clr_Lcd(void){

79.         write_lcd_code(0,0x01);

80.         DelayMs(1); //啟動等待，等lcd講入工作狀態

81. }

82.

83. #endif

復制代碼
