發布時間: 2018-5-15 10:47

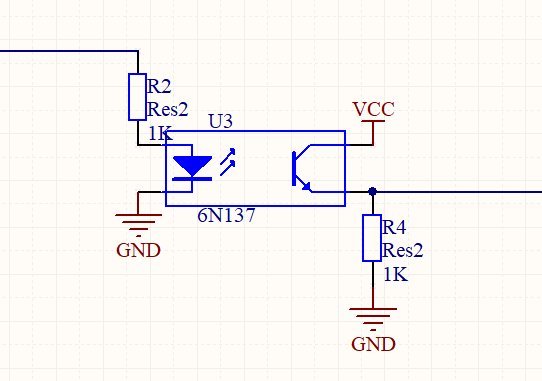

正文摘要:本帖最后由 熊貓楊 于 2018-5-15 10:50 編輯 碰到的難點是光耦輸入端的組織，由于系統需要測量5V的方波和12V的方波，所以輸入端的阻值不知道要怎么算，以及光耦選擇6N137是否合適，其截止頻率是遠大于編碼器輸出 ... |
wulin 發表于 2018-5-15 14:18 再向您請教一個問題，如果單片機用的12MHZ的晶振，理論最大頻率為500KHZ，那用來測100KHZ~200KHZ的方波信號所得數據是否可靠？ |
| 學習中，555555555 |
wulin 發表于 2018-5-15 14:18 謝謝您，學習了 |
| 在實際應用中光耦要選擇開關型的，輸入電流3~5mA足以使光耦輸出端晶體管飽和導通。光耦內部LED正向壓降1.2~1.5V，計算限流電阻值可以按 Ω=（脈沖峰值電壓-1.5V）/0.005A估算。截止頻率主要與脈沖的上升/下降沿斜率有關聯。 |
