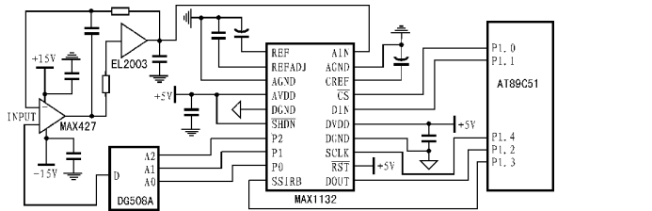

正文摘要:將MAX1132的 CS與單片機 P1. 0 腳相連,MAX1132 的片選端由單片機經 P1. 0 腳發出信號選通; 控制字節由單片機 P1. 1 腳輸出到ADC 的DIN 端;轉換結果則由 P1. 2 腳從ADC 的DOUT端讀入單片機, 讀取轉換數據的時鐘 SCL K ... |
|
START:CLR P1.0 ；片選有效 MOV A,#0A0H ；控制字節 MOV R2,#08 DIN: CLR P1.4 RLC A MOV P1.1,C ；送控制字 SETB P1.4 DINZ,R2,DIN CLE P1.4 SETB P1.0 WAIT:JNB P1.3,WAIT STORB:MOV R7,#16 CLR P1.0 LOOP : MOV C,P1.2 ；讀結果 MOV A, 31H RLC A MOV 31H ,A ；存高8位 MOV A,30H RLC A MOV 30H A ；存低8位 SETB P1.4 CLR P1.4 DJNZ R7, LOOP SETB P1.0 SLMP SA |
