發布時間: 2018-6-11 10:29

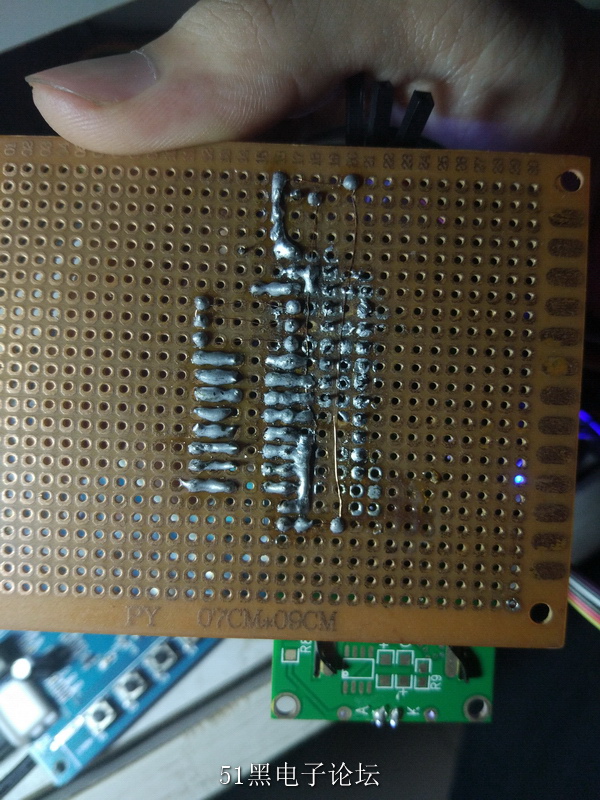

正文摘要:焊了個1602液晶顯示的板子，代碼燒錄進去發現前排黑框，各位大神可以幫我看下嗎，硬件問題，用開發版測過程序可以用 ps:本人純自學，不是專業的，可能焊的不是很好，希望會的大神可以幫下忙，謝謝 |
qwerno 發表于 2018-6-11 14:49 不用上拉電阻，EN 、RS 、RW、D0 - D7 這11個引腳連接好了就應該沒有問題，另外你的開發板有沒有帶譯碼器什么那些東西你看清楚。如果都是直通的，按理不存在時序那些問題的。 |
楊雪飛 發表于 2018-6-11 11:31 嗯,接p0口的上拉電阻 |
楊雪飛 發表于 2018-6-11 11:31 芯片是stc89c52,調了對比度沒用,應該是其他問題 |
| 沒看懂你那一堆電阻干什么用的，上拉嗎？51點1602不用上拉電阻就可以啊，數據接一個口，然后EN RS RW三個接到另外一個IO口的三個腳，在程序里指定就完事了。 |
| 引線肯定有接觸不良的或者沒通的，另外對比度也沒有調好。 |
