幾條原則：
1、接插件盡量靠PCB的一條邊放置，以方便插拔；
2、顯示器、按鈕、蜂鳴器等人機接口部件的布局，首先需要服從于外殼的設計。如果實驗用的電路板不考慮外殼的話，一般是顯示器放在上端，按鈕放在下端；
3、因CPU連接的外圍器件較多，一般放在中心區域，外圍器件根據與CPU的連接關系而確定布局位置。原則是連線最短、過孔最少；
4、蜂鳴器工作時，將有電磁輻射，為了防止對CPU、顯示器產生干擾，布局時盡量遠離它們；
5、濾波電容靠近所屬器件的引腳布置。

、接插件盡量靠PCB的一條邊放置，以方便插拔； 2、顯示器、按鈕、蜂鳴器等人機接口部件的布局，首先需要服從于外殼的設計。如果實驗用的電路板不考慮外殼的話，一般是顯示器放在上端，按鈕放在下端； 3、因CPU連接的外圍器件較多，一般放在中心區域，外圍器件根據與CPU的連接關系而確定布局位置。原則是連線最短、過孔最少； 4、蜂鳴器工作時，將有電磁輻射，為了防止對CPU、顯示器產生干擾，布局時盡量遠離它們； 5、濾波電容靠近所屬器件的引腳布置。

對照你的電路原理圖和實際的接口排布來確定關鍵元件的位置，其他不重要 的我覺得放的整齊就行了

你把元器件都分開放好，把最重要的放在中間，然后小的放在周圍，記住千萬別把元器件和線混在一起

1.顯示 按鍵 接口等人機交換部分需要根據外殼位置來定,如果外殼還沒做,顯示部分應在上方或左方,按鍵在下方或右方,這樣比較符合人體工程學.

按鍵盡量放在一起并靠邊

越整齊越好

q:1413620641

頂層橫著走線，底層則豎著走線。

幾條原則：
1、接插件盡量靠PCB的一條邊放置，以方便插拔；
2、顯示器、按鈕、蜂鳴器等人機接口部件的布局，首先需要服從于外殼的設計。如果實驗用的電路板不考慮外殼的話，一般是顯示器放在上端，按鈕放在下端；
3、因CPU連接的外圍器件較多，一般放在中心區域，外圍器件根據與CPU的連接關系而確定布局位置。原則是連線最短、過孔最少；
4、蜂鳴器工作時，將有電磁輻射，為了防止對CPU、顯示器產生干擾，布局時盡量遠離它們；
5、濾波電容靠近所屬器件的引腳布置。

因CPU連接的外圍器件較多，一般放在中心區域，外圍器件根據與CPU的連接關系而確定布局位置。原則是連線最短、過孔最少

幾條原則：
1、接插件盡量靠PCB的一條邊放置，以方便插拔；
2、顯示器、按鈕、蜂鳴器等人機接口部件的布局，首先需要服從于外殼的設計。如果實驗用的電路板不考慮外殼的話，一般是顯示器放在上端，按鈕放在下端；
3、因CPU連接的外圍器件較多，一般放在中心區域，外圍器件根據與CPU的連接關系而確定布局位置。原則是連線最短、過孔最少；
4、蜂鳴器工作時，將有電磁輻射，為了防止對CPU、顯示器產生干擾，布局時盡量遠離它們；
5、濾波電容靠近所屬器件的引腳布置。

上面大神該說都說了，我覺得你要是剛學的話，完全自己可以考慮玩玩怎么擺，怎么布線。部分相同元器件一般可以考慮放一起，按鍵一般放在外圍

先主要后次，先大后小。電流方向布置。

排列整齊就好

zml88 發表于 2018-6-17 07:31
幾條原則：
1、接插件盡量靠PCB的一條邊放置，以方便插拔；
2、顯示器、按鈕、蜂鳴器等人機接口部件的布 ...

你會排嗎，能否幫幫忙 有償

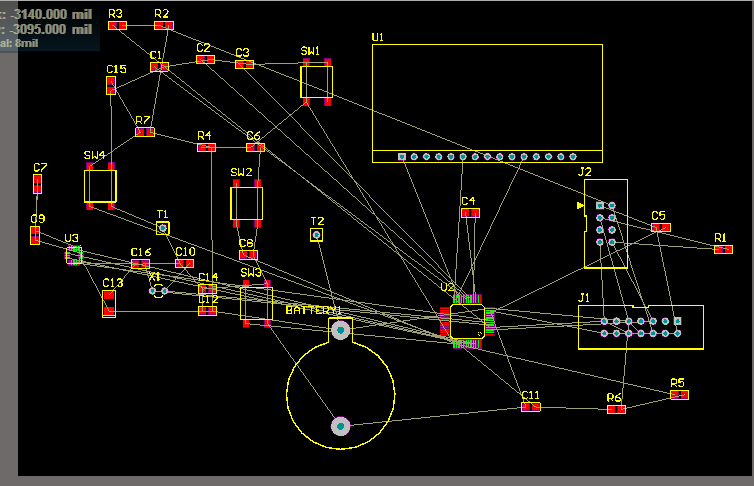

按鍵(SW1--4)開關如果沒外殼要求就全排在下面. 這樣好按 . J1 J2接插件盡量往邊排, 盡量排缺口同向, 這樣小板子也好拔插.

有序整齊就好

我最近也在學這個

對照你的電路原理圖和實際的接口排布來確定關鍵元件的位置，其他不重要 的我覺得放的整齊就行了

就是看你的接線功能放吧。
