求大神教教怎么接線

查看數: 1852 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

1438147623

發布時間: 2018-6-23 21:23

正文摘要:

#include<reg51.h> typedef unsigned char uchar; typedef unsigned int uint; uchar i; sbit RS=P2^7; sbit RW=P2^6; sbit E=P2^5; sbit D1=P1^0; sbit D2=P1^1; sbit k1=P2^1;//加按鍵 sbit k2=P2^ ...

回復

ID:360689 發表于 2018-6-27 23:58

P2^1用杜邦線加按鍵 P2^2用杜邦線減按鍵 P2^0用杜邦線設置按鍵注意接獨立按鍵 ds18b20插上看一下整板關于2^5,6,7的跳帽，一步一步試試看

ID:359708 發表于 2018-6-27 22:50

P2^1用杜邦線加按鍵
P2^2用杜邦線減按鍵
P2^0用杜邦線設置按鍵
注意接獨立按鍵
ds18b20插上
看一下整板關于2^5,6,7的跳帽，按說明走。

ID:234075 發表于 2018-6-23 23:26

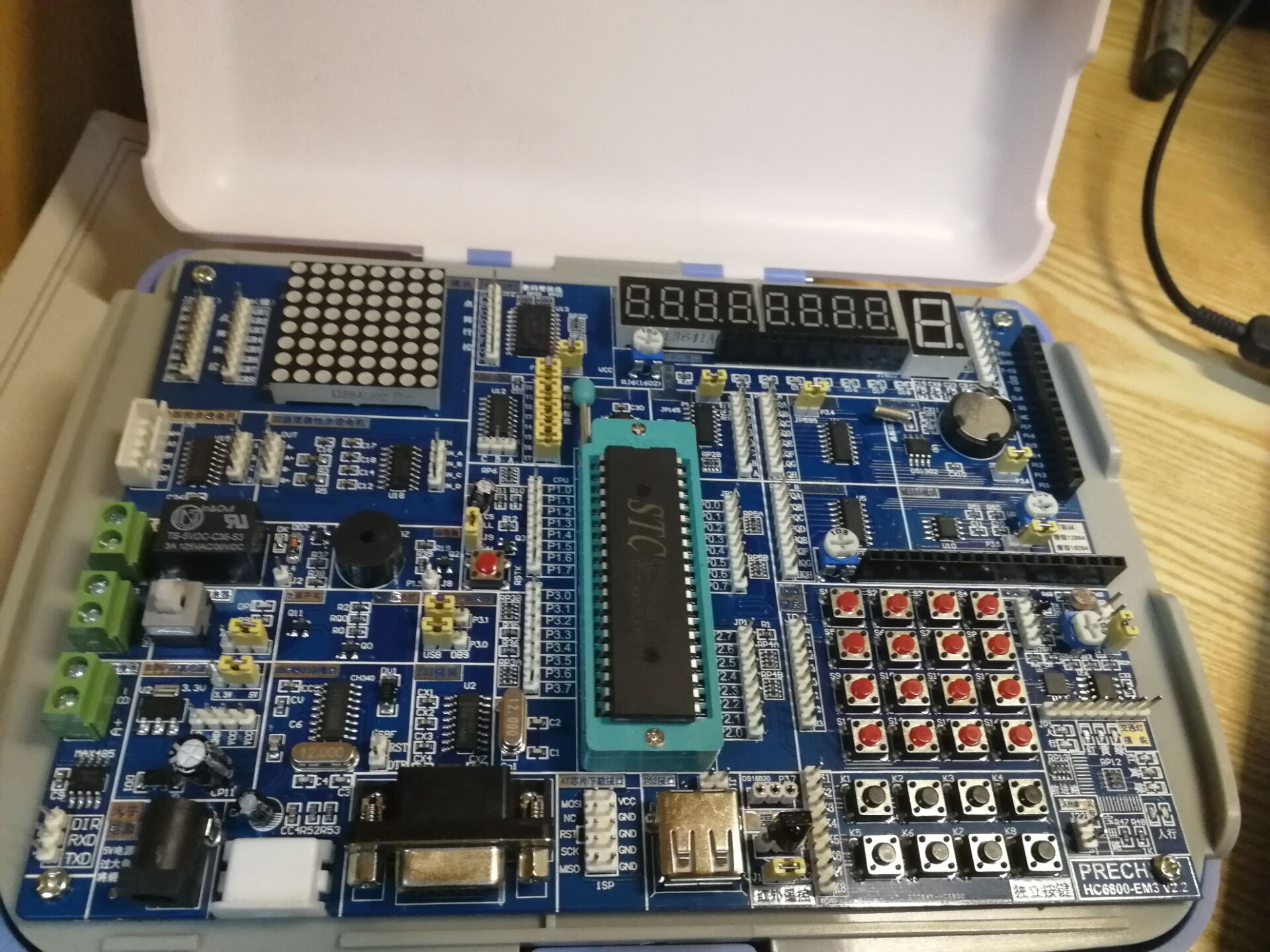

這個好像普中科技的學習板，程序的上面改一下
sbit RS=P2^6;
sbit RW=P2^5;
sbit E=P2^7;
USB右邊好像只插了紅外接收管，上面溫度那里要插DS18B20，不知道你有沒有？再右邊靠近兩排黑色按鍵的排針接P2口，左上led矩陣右邊的排針接P1。
給你個原理圖你自己再看看吧
