串口轉RS485電路問題(只能單向傳輸)請指教

查看數: 3353 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-31 09:04

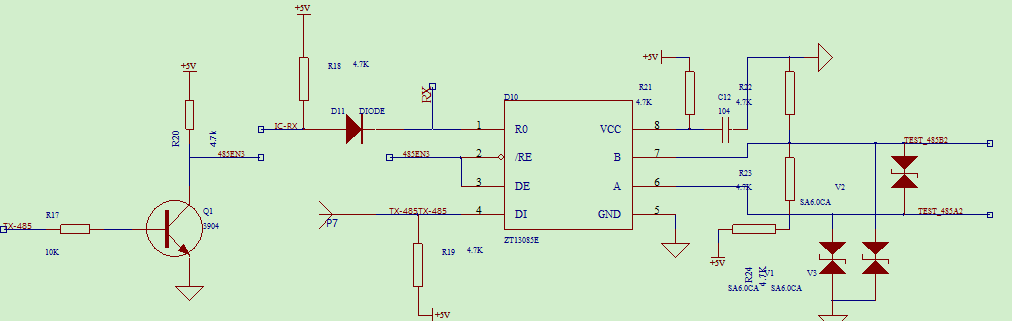

請教一下，這是一個信號轉換電路，但是現在測試到有問題，就是串口發送數據，485那邊沒有數據出來，但是485發送進來缺有數據傳輸給串口，不知道哪里有問題

ID:285194 發表于 2018-8-31 15:53

找到原因了，自己粗心，電路是可行的，我三極管封裝畫錯了，B,E極反了，謝謝大家的指導

ID:280876 發表于 2018-8-31 13:54

把引腳4（DI）接地

ID:391919 發表于 2018-8-31 11:31

檢查一下485收發控制引腳

ID:391897 發表于 2018-8-31 10:44

看看信號使能端有沒有控制信號

ID:384109 發表于 2018-8-31 10:21

試試降低波特率，或者把Q1換成74HC14，另外可以把使能端強制拉高，測試485芯片發送是否有問題
