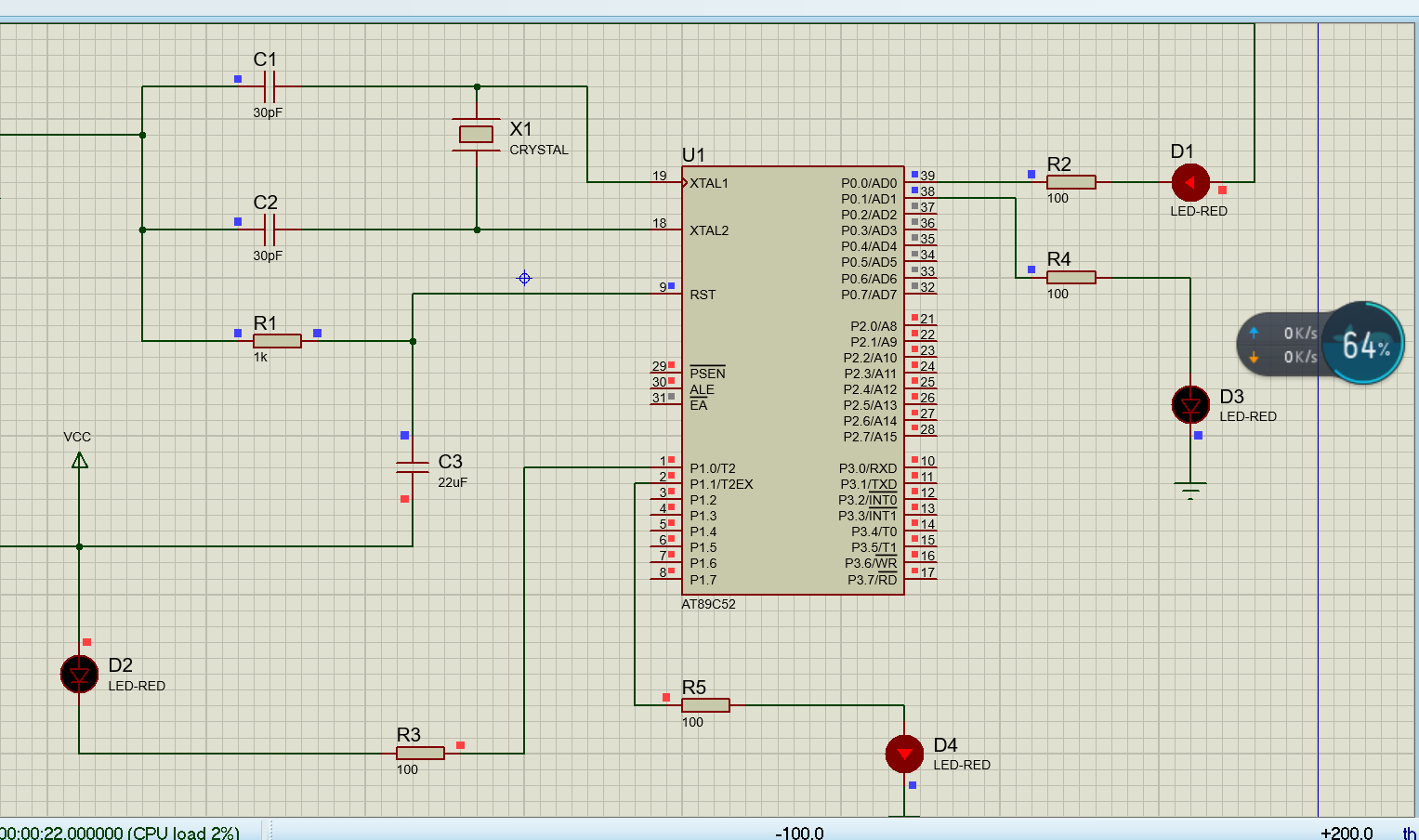

把D3 的接法改成D1的那樣子（三角箭頭向著IO口），把D4改成D2的那樣子（三角箭頭向著IO口）

看原理圖編程控制IO口輸出高低電平

led3接的有問題，可以試試換成和led1一樣的接法

led也叫發光二極管，是有極性的，帶豎線的一端是陰極，不帶的一端是陽極。陽極接VCC，陰極接地。在你的仿真圖中我注意到你的D2led是接反了的。

led也叫發光二極管，它是有極性的，帶豎線那一端是陰極，不帶的那一端是陽極，陽極接VCC，陰極接地。在仿真圖中能看到的地方D2這個led接反了，換個方向。

51單片機P0口要輸出高電平的話，需要外接上拉電阻，你接的是LED有正負的，你把方向搞對

同意@sxhwdz的說法，建議樓主找些例子來搭建硬件，很多教材都有原理圖的。

sxhwdz 發表于 2018-10-17 07:36
硬件邏輯混亂：D2低電平驅動，D3高電平驅動。D1、D4驅動不明。硬件接線不同，驅動程序自然也不一樣。傳統51 ...

能說的再具體點嗎      程序應該怎么寫
還是只要全部改成低電平驅動就行

硬件邏輯混亂：D2低電平驅動，D3高電平驅動。D1、D4驅動不明。硬件接線不同，驅動程序自然也不一樣。傳統51單片機輸出腳，低電平驅動能力強，高電平是很弱的，特別是P0口必須外加拉高電阻，所以建議都用低電平驅動

這是電路程序既定的
