xuyaqi 發表于 2018-11-1 13:58
參考一下：
#include "reg52.h"                 //此文件中定義了單片機的一些特殊功能寄存器

非常感謝，有匯編的更好了，C只能看的懂一點

74138完全沒有必要的,8個IO對8個IO剛剛好兩排線,加個138多出兩根線,程序也多了
初學盡量的多寫點簡單的程序,寫多了就可以寫大一點的程序,匯編不比C,代碼量是相對要多一些的,一個完整的DS1302程序,功能全一點的,大概是一千行代碼左右.
所以,你這個就不要138了,直接驅動

參考一下：
#include "reg52.h"                 //此文件中定義了單片機的一些特殊功能寄存器

typedef unsigned int u16;          //對數據類型進行聲明定義
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
                     0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//顯示0~F的值

idata char  DisBuf[8];


/*******************************************************************************
* 函 數 名         : delay
* 函數功能                   : 延時函數，i=1時，大約延時10us
*******************************************************************************/
void delay(u16 i)
{
        while(i--);
}

/*******************************************************************************
* 函 數 名         : DigDisplay
* 函數功能                   : 數碼管動態掃描函數，循環掃描8個數碼管顯示
*******************************************************************************/
void DigDisplay()
{
        u8 i;


        for(i=0;i<8;i++)
        {
                switch(i)         //位選，選擇點亮的數碼管，
                {
                        case(0):
                                LSA=0;LSB=0;LSC=0; break;//顯示第0位
                        case(1):
                                LSA=1;LSB=0;LSC=0; break;//顯示第1位
                        case(2):
                                LSA=0;LSB=1;LSC=0; break;//顯示第2位
                        case(3):
                                LSA=1;LSB=1;LSC=0; break;//顯示第3位
                        case(4):
                                LSA=0;LSB=0;LSC=1; break;//顯示第4位
                        case(5):
                                LSA=1;LSB=0;LSC=1; break;//顯示第5位
                        case(6):
                                LSA=0;LSB=1;LSC=1; break;//顯示第6位
                        case(7):
                                LSA=1;LSB=1;LSC=1; break;//顯示第7位
                }

                P0=smgduan[DisBuf[i]];//發送段碼
                delay(100); //間隔一段時間掃描
                //P0=0x00;//消隱
        }
}

/*******************************************************************************
* 函 數 名       : main
* 函數功能                 : 主函數
* 輸    入       : 無
* 輸    出             : 無
*******************************************************************************/
void main()
{
        while(1)
        {
                u8 bb;
                char m;

                m++;if(m>9){m=0;}
    for(bb=0;bb<8;){DisBuf[bb]=m;bb++;}//
                for(bb=0;bb<200;)
                {
                  DigDisplay();  //數碼管顯示函數
                        bb++;
                }

        }
}

搜動態掃描

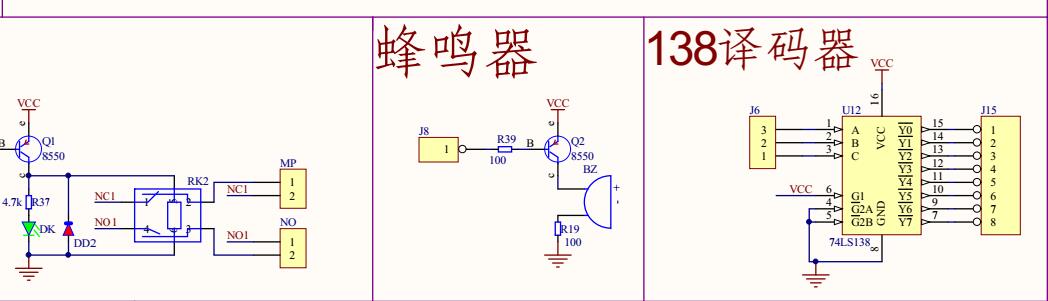

讓8個數碼管同時點亮，從0到9增加，用138譯碼器驅動數碼管的位選
