發布時間: 2018-11-16 02:02

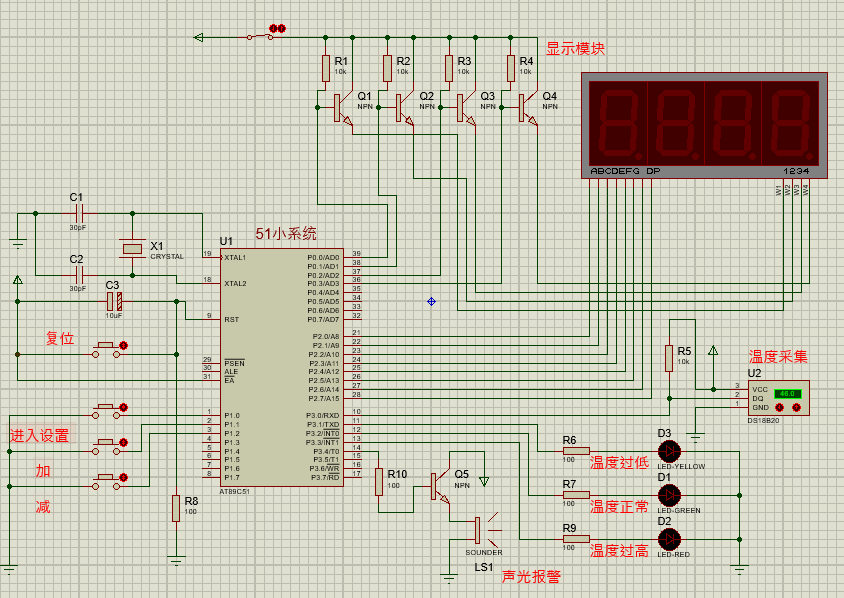

正文摘要:溫度報警怎么在外不加三個按鍵在外部設置報警溫度的上下線？？？？具體的怎么寫誰知道啊？？？？下面是程序和電路圖，在不改變電路前提提下怎么寫啊？？？？誰知道？？？？ 電路原理圖如下： #include ... |
| 加與不加和能與不能設置修改這兩是個因果關系 |
| 首先需要確認你描述的內容及要求。一，確定不需要任何按鍵嗎？二，溫度上下線是否還需要連續可調設置？三、電路確定不能做任何修改嗎？這些確認好了，才可以進一步要求一些東西。 |
| haha，確實我也同問，那句話是什么意思？ |
| 先補一下中文課 |
|
你可以參考一下 下面代碼 #include <reg52.h> //調用單片機頭文件 #define uchar unsigned char //無符號字符型 宏定義 變量范圍0~255 #define uint unsigned int //無符號整型 宏定義 變量范圍0~65535 //數碼管段選定義 0 1 2 3 4 5 6 7 8 9 uchar code smg_du[]={0x28,0xee,0x32,0xa2,0xe4,0xa1,0x21,0xea,0x20,0xa0, 0x60,0x25,0x39,0x26,0x31,0x71,0xff}; //斷碼 //數碼管位選定義 uchar code smg_we[]={0xef,0xdf,0xbf,0x7f}; uchar dis_smg[8] = {0}; uchar smg_i = 3; //顯示數碼管的個位數 sbit dq = P2^4; //18b20 IO口的定義 sbit beep = P2^3; //蜂鳴器IO口定義 bit flag_lj_en; //按鍵連加使能 bit flag_lj_3_en; //按鍵連3次連加后使能 加的數就越大了 uchar key_time,key_value; //用做連加的中間變量 bit key_500ms ; uint temperature ; // bit flag_300ms ; uchar menu_1; //菜單設計的變量 uint t_high = 350,t_low = 100; //溫度上下限報警值 /***********************1ms延時函數*****************************/ void delay_1ms(uint q) { uint i,j; for(i=0;i<q;i++) for(j=0;j<120;j++); } /***********************小延時函數*****************************/ void delay_uint(uint q) { while(q--); } /***********************數碼顯示函數*****************************/ void display() { static uchar i; i++; if(i >= smg_i) i = 0; P1 = 0xff; //消隱 P3 = smg_we[i]; //位選 P1 = dis_smg[i]; //段選 } /***********************18b20初始化函數*****************************/ void init_18b20() { bit q; dq = 1; //把總線拿高 delay_uint(1); //15us dq = 0; //給復位脈沖 delay_uint(80); //750us dq = 1; //把總線拿高 等待 delay_uint(10); //110us q = dq; //讀取18b20初始化信號 delay_uint(20); //200us dq = 1; //把總線拿高 釋放總線 } /*************寫18b20內的數據***************/ void write_18b20(uchar dat) { uchar i; for(i=0;i<8;i++) { //寫數據是低位開始 dq = 0; //把總線拿低寫時間隙開始 dq = dat & 0x01; //向18b20總線寫數據了 delay_uint(5); // 60us dq = 1; //釋放總線 dat >>= 1; } } /*************讀取18b20內的數據***************/ uchar read_18b20() { uchar i,value; for(i=0;i<8;i++) { dq = 0; //把總線拿低讀時間隙開始 value >>= 1; //讀數據是低位開始 dq = 1; //釋放總線 if(dq == 1) //開始讀寫數據 value |= 0x80; delay_uint(5); //60us 讀一個時間隙最少要保持60us的時間 } return value; //返回數據 } /*************讀取溫度的值 讀出來的是小數***************/ uint read_temp() { uint value; uchar low; //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序 init_18b20(); //初始化18b20 write_18b20(0xcc); //跳過64位ROM write_18b20(0x44); //啟動一次溫度轉換命令 delay_uint(50); //500us init_18b20(); //初始化18b20 write_18b20(0xcc); //跳過64位ROM write_18b20(0xbe); //發出讀取暫存器命令 EA = 0; low = read_18b20(); //讀溫度低字節 value = read_18b20(); //讀溫度高字節 EA = 1; value <<= 8; //把溫度的高位左移8位 value |= low; //把讀出的溫度低位放到value的低八位中 value *= 0.625; //轉換到溫度值 小數 return value; //返回讀出的溫度 帶小數 } /*************定時器0初始化程序***************/ void time_init() { EA = 1; //開總中斷 TMOD = 0X01; //定時器0、定時器1工作方式1 ET0 = 1; //開定時器0中斷 TR0 = 1; //允許定時器0定時 } /********************獨立按鍵程序*****************/ uchar key_can; //按鍵值 void key() //獨立按鍵程序 { static uchar key_new; key_can = 20; //按鍵值還原 P2 |= 0x07; if((P2 & 0x07) != 0x07) //按鍵按下 { if(key_500ms == 1) //連加 { key_500ms = 0; key_new = 1; } delay_1ms(1); //按鍵消抖動 if(((P2 & 0x07) != 0x07) && (key_new == 1)) { //確認是按鍵按下 key_new = 0; switch(P2 & 0x07) { case 0x06: key_can = 3; break; //得到k2鍵值 case 0x05: key_can = 2; break; //得到k3鍵值 case 0x03: key_can = 1; break; //得到k4鍵值 } flag_lj_en = 1; //連加使能 } } else { if(key_new == 0) { key_new = 1; flag_lj_en = 0; //關閉連加使能 flag_lj_3_en = 0; //關閉3秒后使能 key_value = 0; //清零 key_time = 0; key_500ms = 0; } } } /****************按鍵處理數碼管顯示函數***************/ void key_with() { if(key_can == 1) //設置鍵 { menu_1 ++; if(menu_1 >= 3) { menu_1 = 0; smg_i = 3; //數碼管顯示3位 } } if(menu_1 == 1) //設置高溫報警 { smg_i = 4; //數碼管顯示4位 if(key_can == 2) { if(flag_lj_3_en == 0) t_high ++ ; //按鍵按下未松開自動加三次 else t_high += 10; //按鍵按下未松開自動加三次之后每次自動加10 if(t_high > 990) t_high = 990; } if(key_can == 3) { if(flag_lj_3_en == 0) t_high -- ; //按鍵按下未松開自動減三次 else t_high -= 10; //按鍵按下未松開自動減三次之后每次自動減10 if(t_high <= t_low) t_high = t_low + 1; } dis_smg[0] = smg_du[t_high % 10]; //取小數顯示 dis_smg[1] = smg_du[t_high / 10 % 10] & 0xdf; //取個位顯示 dis_smg[2] = smg_du[t_high / 100 % 10] ; //取十位顯示 dis_smg[3] = 0x64; //H } if(menu_1 == 2) //設置低溫報警 { smg_i = 4; //數碼管顯示4位 if(key_can == 2) { if(flag_lj_3_en == 0) t_low ++ ; //按鍵按下未松開自動加三次 else t_low += 10; //按鍵按下未松開自動加三次之后每次自動加10 if(t_low >= t_high) t_low = t_high - 1; } if(key_can == 3) { if(flag_lj_3_en == 0) t_low -- ; //按鍵按下未松開自動減三次 else t_low -= 10; //按鍵按下未松開自動加三次之后每次自動加10 if(t_low <= 10) t_low = 10; } dis_smg[0] = smg_du[t_low % 10]; //取小數顯示 dis_smg[1] = smg_du[t_low / 10 % 10] & 0xdf; //取個位顯示 dis_smg[2] = smg_du[t_low / 100 % 10] ; //取十位顯示 dis_smg[3] = 0x3D; //L } } /****************報警函數***************/ void clock_h_l() { static uchar value; if((temperature <= t_low) || (temperature >= t_high)) { value ++; //消除實際距離在設定距離左右變化時的干擾 if(value >= 2) { beep = ~beep; //蜂鳴器報警 } } else { beep = 1; } } /****************主函數***************/ void main() { beep = 0; //開機叫一聲 delay_1ms(150); P0 = P1 = P2 = P3 = 0xff; temperature = read_temp(); //先讀出溫度的值 dis_smg[0] = smg_du[temperature % 10]; //取溫度的小數顯示 dis_smg[1] = smg_du[temperature / 10 % 10] & 0xdf; //取溫度的個位顯示 dis_smg[2] = smg_du[temperature / 100 % 10] ; //取溫度的十位顯示 time_init(); //初始化定時器 while(1) { key(); //按鍵程序 if(key_can < 10) { key_with(); //設置報警溫度 } if(flag_300ms == 1) //300ms 處理一次溫度程序 { flag_300ms = 0; temperature = read_temp(); //先讀出溫度的值 clock_h_l(); //報警函數 if(menu_1 == 0) { smg_i = 3; dis_smg[0] = smg_du[temperature % 10]; //取溫度的小數顯示 dis_smg[1] = smg_du[temperature / 10 % 10] & 0xdf; //取溫度的個位顯示 dis_smg[2] = smg_du[temperature / 100 % 10] ; //取溫度的十位顯示 } } } } /*************定時器0中斷服務程序***************/ void time0_int() interrupt 1 { static uchar value; //定時2ms中斷一次 TH0 = 0xf8; TL0 = 0x30; //2ms display(); //數碼管顯示函數 value++; if(value >= 150) { value = 0; flag_300ms = 1; } if(flag_lj_en == 1) //按下按鍵使能 { key_time ++; if(key_time >= 250) //500ms { key_time = 0; key_500ms = 1; //500ms key_value ++; if(key_value > 3) { key_value = 10; flag_lj_3_en = 1; //3次后1.5秒連加大些 } } } } 希望能幫到你 |
| 你可以參考一下我代碼 |
| 要改上下限你就得通知單片機，不用按鍵，可以用串口，紅外，藍牙，不管怎樣你都得通知單片機。 |
| 論壇里面有差不多的，一個不行，下多幾個參考一下就可以了 |
