發布時間: 2019-1-11 15:49

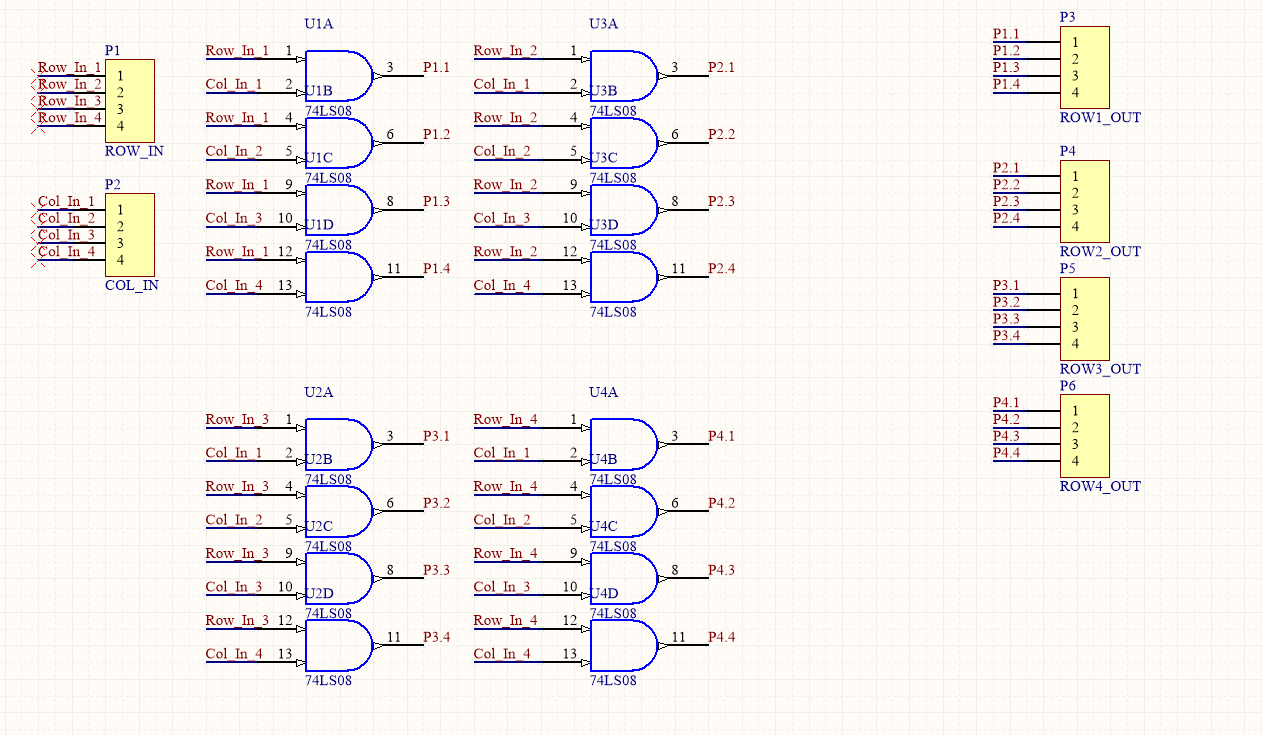

正文摘要:Altium Designer問題問下各位老哥 原理圖如下：編譯時沒有報錯update pcb時檢查沒有錯誤，執行時卻發生了錯誤 導致生成的PCB圖中沒有P1~P6的排針 具體圖片如下 請問各位老哥如何解決？萬分感謝！ |
jeffwang2011 發表于 2019-1-11 16:12 知道是什么原因了，謝謝 |
5100103 發表于 2019-1-11 16:25 謝謝老哥，知道是什么原因了 |
| 首先，你檢查下P1，P2，P3有沒有PCB封裝 ，在原理圖中雙擊P1........打開查看 |
| 在PCB文件里面用ctrl+A選取全部元件，然后按Delete刪除，再重新更新PCB。 |
| 圖片順序反了 |
