wulin 發表于 2019-1-18 11:28
給你寫一個示例程序，因為用LED仿真視覺不好，用LED點陣屏代替演示。

非常感謝！無以言表我試試，雖然現在還不是很理解

1.

2. #include<reg51.h>

3. #define uchar unsigned char

4. #define uint unsigned int

5. sbit Green_En=P1^0;

6. sbit Blue_En=P1^1;

7. sbit Red_En=P1^2;

8. uchar index;

9. uchar num;

10.

11. //綠色逐個熄滅

12. uint code Green[]=

13. {

14.   0x0fff,0x07ff,0x03ff,0x01ff,0x00ff,0x007f,0x003f,0x001f,0x000F,0x0007,0x0003,0x0001,0x0000,

15. };

16. //藍色拉幕效果

17. uint code Blue[]=

18. {

19.   0x0801,0x0402,0x0204,0x0108,0x0108,0x0090,0x0060,0x00f0,0x01F8,0x03FC,0x7FE,0x0FFF,0x0000,

20. };

21. //紅色逐個點亮

22. uint code Red[]=

23. {

24.   0x0000,0x0001,0x0003,0x0007, 0x000F,0x001f,0x003f,0x007f,0x00ff,0x01ff,0x03ff,0x07ff,0x0fff,

25. };

26. //延時

27. void delay5ms(void)   //誤差 0us

28. {

29.     unsigned char a,b;

30.     for(b=185;b>0;b--)

31.         for(a=12;a>0;a--);

32. }

33. //主程序

34. void main()

35. {

36.   while(1)

37.   { //從數組中讀取數據送至 P3 和 P2 口顯示

38.     for (index=0;index<60;index++)                //累計xx次，換下一幀效果。

39.     {

40.       P3=Green[num]/256;

41.       P2=Green[num]%256;

42.       Green_En=0;

43.       delay5ms();

44.       Green_En=1;

45.

46.       P3=Blue[num]/256;

47.       P2=Blue[num]%256;

48.       Blue_En=0;

49.       delay5ms();

50.       Blue_En=1;

51.

52.       P3=Red[num]/256;

53.       P2=Red[num]%256;

54.       Red_En=0;

55.       delay5ms();

56.       Red_En=1;

57.     }

58.     num++;

59.     num=num%13; //到達幀數，從新開始。

60.   }

61. }

62.

63.

64.


復制代碼

附上Proteus仿真結果。

真心感謝你們

weidoit 發表于 2019-1-18 12:05

謝謝大神！我試試

yzwzfyz 發表于 2019-1-18 08:20
你的空間想力不夠啊。
建議：
每6ms切換一行顯示，一直永遠循環。試試吧。

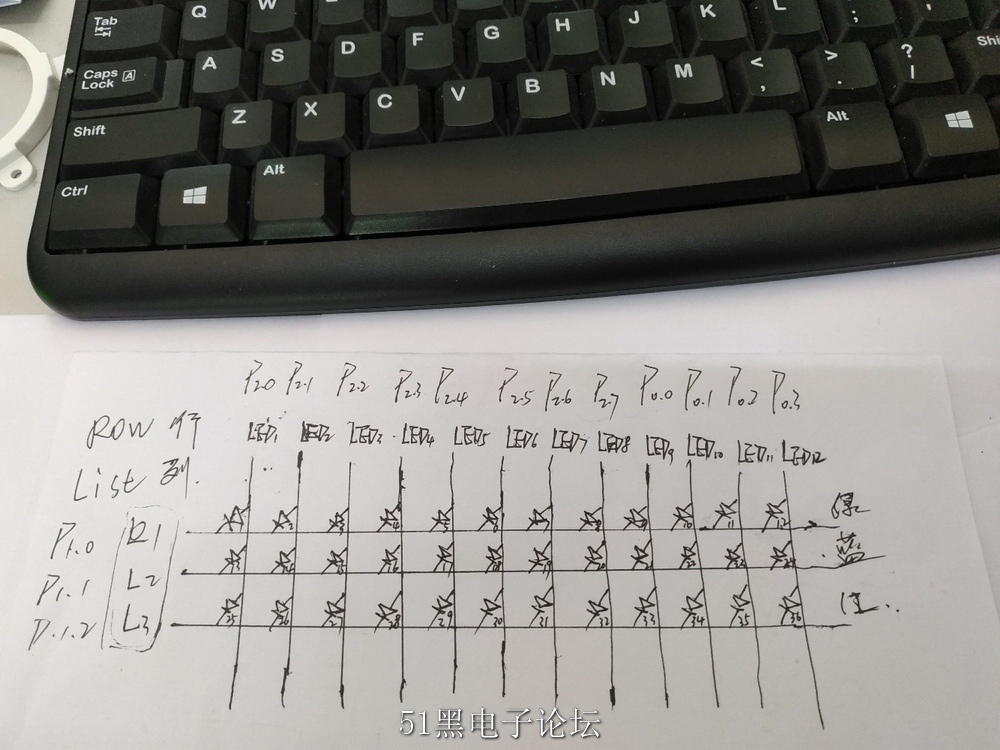

動態顯示確實讓我很懵逼，6ms切換一行一直循環人眼看到的就是全亮了啊。1號燈滅的同時25號燈亮，逐個移位過去，靜態和動態都不能實現

給你寫一個示例程序，因為用LED仿真視覺不好，用LED點陣屏代替演示。


#include <reg51.h>
#define uint unsigned int
#define uchar unsigned char
sbit code0 =P2^0;//列
sbit code1 =P2^1;
sbit code2 =P2^2;
sbit code3 =P2^3;
sbit code4 =P2^4;
sbit code5 =P2^5;
sbit code6 =P2^6;
sbit code7 =P2^7;
sbit code8 =P0^0;
sbit code9 =P0^1;
sbit code10=P0^2;
sbit code11=P0^3;

sbit Column0=P1^0;//行
sbit Column1=P1^1;
sbit Column2=P1^2;

uint  code table[]={0x001,0x002,0x004,0x008,0x010,0x020,0x040,0x080,0x100,0x200,0x400,0x800,0x0fff};
uint num=0x0000;
uchar i,j,k;
bit a;
void PX(uint i)                                        //寫入12位數據
{
    code0 =i&0x01;i>>=1;
    code1 =i&0x01;i>>=1;
    code2 =i&0x01;i>>=1;
    code3 =i&0x01;i>>=1;
    code4 =i&0x01;i>>=1;
    code5 =i&0x01;i>>=1;
    code6 =i&0x01;i>>=1;
    code7 =i&0x01;i>>=1;
    code8 =i&0x01;i>>=1;
    code9 =i&0x01;i>>=1;
    code10=i&0x01;i>>=1;
    code11=i&0x01;
}
void Timer0Init(void)                //1毫秒@12.000MHz
{
        TMOD |= 0x01;                //設置定時器模式
        TL0 = 0x18;                //設置定時初值
        TH0 = 0xFC;                //設置定時初值
        TF0 = 0;                //清除TF0標志
        TR0 = 1;                //定時器0開始計時
        EA=1;                        //開總中斷
        ET0=1;                        //開T0中斷
}

void main()
{
        Timer0Init();
        PX(0x0000);
        while(1)
        {
                if(a==1)
                {
                        a=0;
                        switch(j)//動態逐行顯示
                        {
                                case 0:
                                        P1&=0xf8;//P1低3位清0
                                        P1|=0x01;//P1低3位賦值
                                        num&=0xf000;//num低12位清0
                                        num|=table;//num低12位賦值
                                        PX(num);j++;//num值寫入列端口
                                break;

                                case 1:
                                        P1&=0xf8;
                                        P1|=0x02;
                                        num&=0xf000;
                                        num|=table;
                                        PX(num);j++;
                                break;

                                case 2:
                                        P1&=0xf8;
                                        P1|=0x04;
                                        num&=0xf000;
                                        num|=table;
                                        PX(num);j=0;
                                break;
                        }
                        if(++k==3)//流水燈
                        {
                                k=0;
                                i++;
                                if(i==12) i=0;
                        }
                }
        }
}
void timer0() interrupt        1
{
        TL0 = 0x18;                //設置定時初值
        TH0 = 0xFC;                //設置定時初值
        a=1;
}

你的空間想力不夠啊。
建議：
每6ms切換一行顯示，一直永遠循環。試試吧。

貌似？當時誰提出來點亮幾十個LED時我說用點陣做，但是，你卻沒有按點陣的思路來操作！如果是按點陣方式來做應該是8個I/O取縱，其于取橫！這樣你要點一個燈時用取模軟件直接取模就得到數組值就OK的，也不用復雜的計算。這就同點陣點一個燈是一樣的。
