xjtong 發表于 2019-7-5 20:23 你怎么知道它不是交流電?你見過交流信號用穩壓管來整流的嗎? 你說的1.11V只是用萬用表測量到的一個值,你用示波器看過輸出的波形嗎? 我告訴過你,就叫你說一下你要干嘛就可以了,你卻不說. |
| 1%要求很低的，最簡單是再兩個穩壓管各加一個電容就可以了。想精度高一點就用穩壓芯片吧，可以達到mv級別，如果要達到uv級別的要使用高速運放來穩壓才可以。 |
Y_G_G 發表于 2019-7-5 10:24 那個不是交流電，輸出是正3V到8V的電壓，最后橘色實際的電壓穩定在1.11V，接到adc口，就可以測量其它電壓了。 |
| 不值得回答。 |
xjtong 發表于 2019-7-4 14:36 可是,你這個電路是一點意義都沒有呀!你要這電路來干嘛?交流電后面接穩壓管,穩壓管的正向和反向導通電壓是不一樣的. 那你這電路就沒有任何的意義 所謂萬用表測量也是沒有意義,這和你軟件仿真是不一樣的,萬用表顯示的是平均值電壓,不是真正的電壓,就像我們常說的220V市電一樣,那是除以一個根號二的結果,萬用表測量的市電是220V,但市電的電壓是311.1V的交流電. 你就干脆的說你要干嘛就得了 |

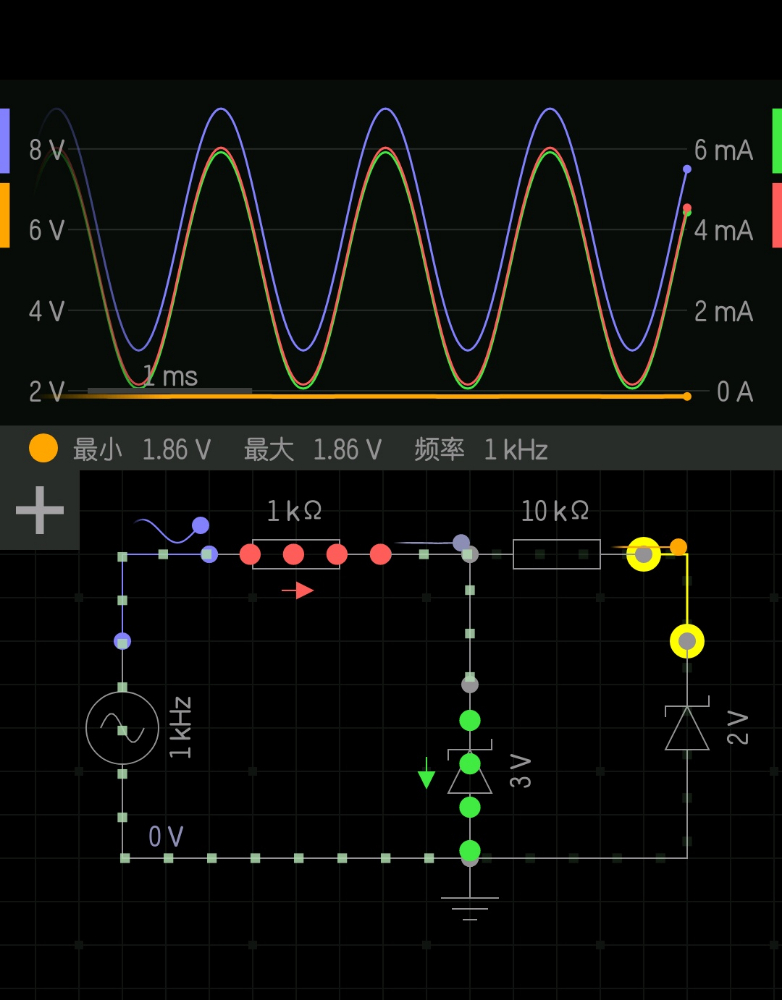

Y_G_G 發表于 2019-7-4 08:31 嘿嘿，我的電子基礎確實很差  APP情況： 交流信號 輸入是3-9V電壓，藍色。 桔色是輸出的基準電壓。用這個APP輸出的是1.86V，還是比較穩定的。 實際情況： 是輸入3-5V，輸出是1.08-1.11V之間。問題就是我想提高這個精度 最后結果： 用萬用表測量和單片機測量誤差都在 1%以內的。 |
| 你根本就不理解什么是基準電壓，為什么叫基準電壓...... |
|
我看了半天,沒有能看明白,你的基準電壓是哪個?那交流的信號怎么回事?你這結果是仿真的還是實際的結果? 你的電子基礎不是一般的差,還是要多多學一下基礎. 我們常說的基準電壓一般都是以直流電壓來說的,穩壓二極管雖然是可以有一定的穩壓特性,但穩壓的電壓并不穩定,一般只能用在一個"有個大概的電壓就可以了"的電路,比如DC5.0V的開關電源,低端一點的就用一個5.6V的穩壓管,這樣一來,這個電源的輸出電壓會在4.9V到5.6V之間 高端一點的會用TL431,在不考慮溫度的情況下,TL431的精確度可以在2mV以內,也就是說你可以用TL431來做一個5.0V的基準電壓,它的輸出是:4.998V到5.002V之間,考慮到溫度的影響,整體的應該是在4.990到5.010之間. |
| 一般要做更穩定的基準電壓最好用芯片來做，還和板子的布局走線有些關聯。Ti的芯片就可以 |
| 從電路參數看后級電阻調節試看1伏特10K可以計算出電流有多大,是否應用了器件參數范圍? |
