請問下，電路圖中電感L1和L2分別作用是什么？OR是什么意思

查看數: 6692 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-16 12:00

正文摘要:

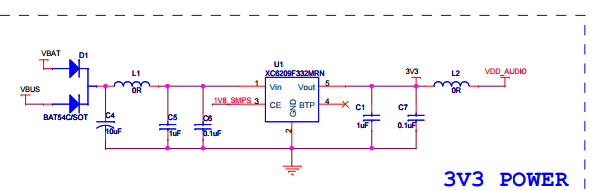

請問下，電路圖中電感L1和L2分別作用是什么？OR是什么意思

回復

ID:283009 發表于 2019-10-17 10:55

6209紋波是比較大的這兩個電感原先應該是 LC低通濾波用的，后期為了節省成本使用0R電阻代替了

ID:10947 發表于 2019-10-17 10:14

L1 L2,一般習慣用法，L是表示電感，有些不太講究的工程師，也可能用來表示磁珠；
按你的電路圖，這個位置可能是電感，也可能是磁珠，具體就要看封裝是什么樣的；
猜測你這個位置是磁珠的封裝，實際安裝的是0歐姆的電阻，所以標注0R。

ID:524818 發表于 2019-10-17 09:13

這個應該是叫π型濾波吧

ID:625285 發表于 2019-10-16 21:23

L1、L2為0歐姆磁珠，用于濾除輸入直流電源與直流輸出中的高頻雜波。

ID:235200 發表于 2019-10-16 18:23

L1 L2起濾波作用,0R表示直流電阻為0
