發布時間: 2019-12-17 19:09

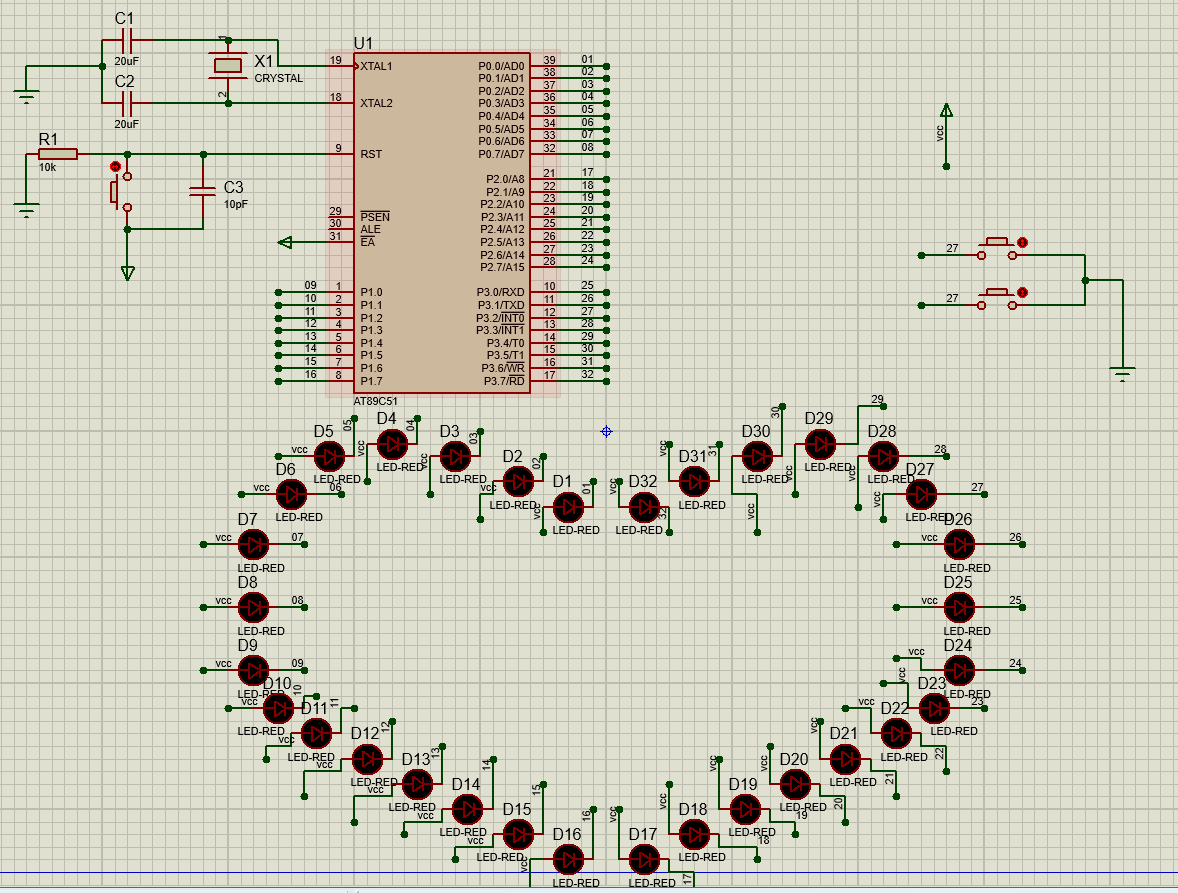

正文摘要:像圖片中的原理圖，我如果要求兩個按鍵（開始和暫停）接在兩個外部中斷引腳上，然后加上另外一個鍵為模式切換鍵，切換心形燈的模式，以及加上一個速度鍵，我應該怎么使用移位寄存器去拓展AT89C51的接口，連接電路應 ... |
mffhxa 發表于 2019-12-17 22:40 你的意思是，我32個LED全部接到74Ls164上，然后AT89C51接四個按鍵就行 |
| 74LS164的1、2引腳接P30，第8腳接所有74LS164的P31，第2片74LS164的1、2引腳接前一片的Q7 |
用移位寄存器來擴展并口，要用51單片機串口方式0，樓主使用74LS164來擴展，連接32個LED，要用到4片74LS164.首尾連接，首片數據AB接至P3.0（RX），4片時鐘CP接至P3.1（TX）
程序只需要設置好串口工作方式，然后根據樓主的要求送入相應數據，通過串口輸出就可以了。 |
