正文摘要:最近閑得慌，想給樓道燈加個延遲關燈電路，（手上元件齊備，自己動手），找了N本資料、雜志、網上找，那個不用改動線路，直接并在開關上的、、、 以為那么多雜志、網絡介紹，電路應該是很成熟的了、、沒多想就照著 ... |
xianfajushi 發表于 2020-1-22 11:12 這是仿真軟件的事，仿不了這個 |
toyboy 發表于 2020-1-22 02:06 電解電容與燈、橋的一臂、二極管應該是串聯關系，因此電解電容端電壓不是很高，不知我說的是否正確。 |
| 有些電路控制電源由串聯的負載獲取,這樣簡單的設計隨著負載內阻的不同所獲取的電壓也不用,不是很可靠, |
| 列出的這些電路都是不可靠的,隨著負責大小不同,電容器端電壓也不同,比較可靠的使用USB模塊供給控制電路體積也不大. |
|
44.628V？這個是什么電壓？市電220V的瞬時值大約是315V，經過全波整流，再通過D1向C1充電，C1的耐壓肯定得400V以上，C1的端電壓才44.628V？（可控硅的觸發及RC的充放電，這部分我未深入的去研究及計算，只是取個大概值，具體使用時R1替入可調電阻調試） 你仿真一下，把S1開關替換成‘起輝器’，看行不行。。如果行的話，這個電路就可以直接并到原開關上。 |
toyboy 發表于 2020-1-21 00:52
qwe.rar
(94.05 KB, 下載次數: 8)
|
一片一城 發表于 2020-1-20 23:07 如果把你這個圖中開關S1，換成日光燈的起輝器，不知道會不會動作，瞬間的放電、、不知道會不會影響其他元件，、如果可行，、、呵呵，我找時間試試。。 |
| 晶體管電路那一塊難實現，可以采用控制他的相位改變觸發。零點檢測 |
| 延時使用電容器是難免的,若想用體積小的電容器,在空間允許的情況下可并聯幾個電容器提高電容量,使用效應管控制,這樣可選小電容量大電阻組成延時,從燈2端獲取控制電壓即當開關燈亮時. |
haierzaifei11 發表于 2020-1-21 08:46 我并不需要聲光控制，我需要的是在原有開關上，不改變原有開關功能，開關并上一個電路，開關開的時候正常使用，開關關的時候，電路繼續保持導通3～5分鐘，、、、（我進門是一個86型5位開關面板，控制廳頂大燈、藏頂燈、通道燈、門口燈、樓道燈，位置及面板都難以改動）而且受開關盒限制，體積要求很小。。。 |
| 聲光延遲線路就是要改動線路，不改動怎么實現？ |
toyboy 發表于 2020-1-21 00:15 樓主其實沒有看懂這個電路。這個電路根本不需要另接外電源。普通樓道燈開關是串聯在市電的L線上的。這個電路可以直接代替機械開關，是利用燈泡做N線回路給其本身提供待機電源并給氖泡指示燈供電。但其有局限性，主要是應用于白熾燈控制，對熒光燈，LED節能燈及其它用電器不一定適用。 |
一片一城 發表于 2020-1-20 23:07 你這個電路應該能實現，電路串接在原有開關線2端，利用原有開關作S1，不過，100U/400V的電容體積可能不小。。。 |
1339337425 發表于 2020-1-20 20:41 先謝謝你，這視頻要X度云盤，我下載不了，、、而且聲光延遲線路我有，都是要改動線路的。 |
一片一城 發表于 2020-1-20 23:07 謝謝，這電路我也有，也是要改動增加線路的，我要的是并在原有開關上，原有線路不作改動、、、 |
wulin 發表于 2020-1-20 22:18 謝謝，你這電路我也有，這個電路要增加電源，原有開關只有單線，所以也難實現。 |
cccc888 發表于 2020-1-20 20:43 謝謝，你這個電路我有，要改動原有的開關。 |
|
仿真時按下開關4秒松開，燈延遲約1分鐘關閉。 |
|

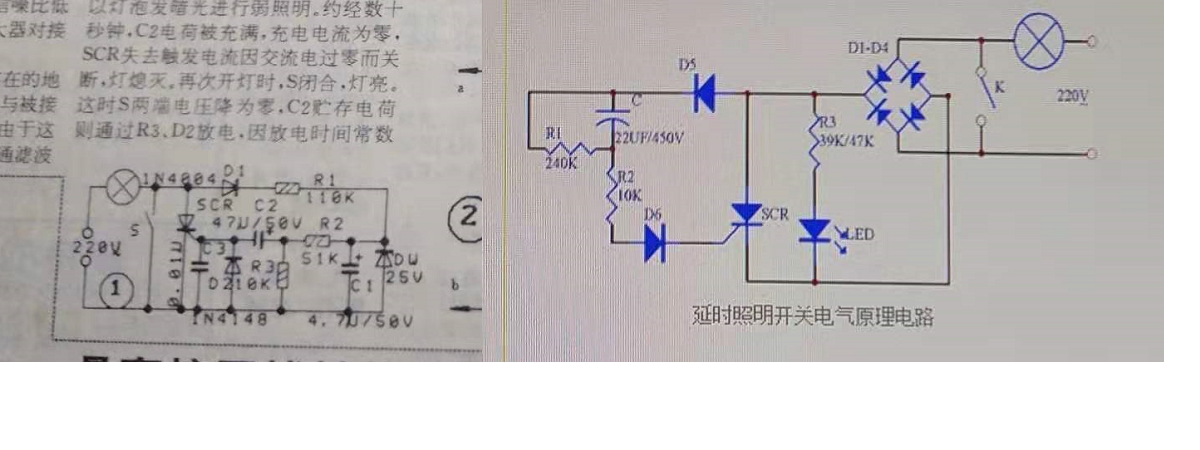

這是市售的樓道燈電路圖
|
