正文摘要:新手,糾結好久了,,,, 求前輩們指點! 我看原理圖是并聯啊,就是無源晶振+兩個起振電容,所以好像先連接電容再連接晶振 和先連接晶振再連接電容 結果是一樣的吧? 求前 ... |
注意一下走線的電氣間隙,因為是高頻信號 |
Y_G_G 發表于 2020-3-7 14:11 非常感激!謝謝您! |

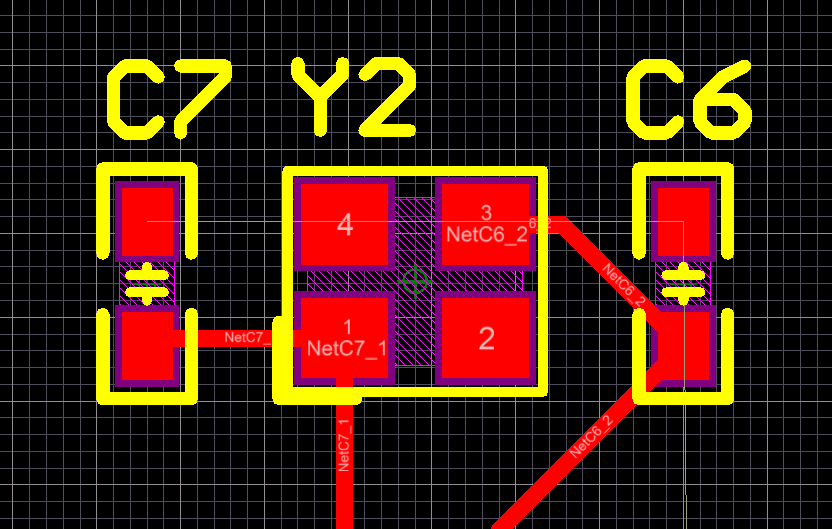

就按第一個圖來畫行了,C6可以倒過來,走線從中間過就可以了,走線不要太細了,看一下0.6mm行不行,不行就0.5mm 第二圖不行,因為不確定NC腳的功能的,有的晶振NC實際上是接在它的金屬外殼上的 100MHZ以下的晶振不要離芯片太遠就可以了,走線就沒有太多的要求,晶振本身輸出就是一個不怎么好的正弦波,有點信號就行了,它是依靠芯片內部去整形成時鐘信號的 |
