發布時間: 2020-3-9 11:02

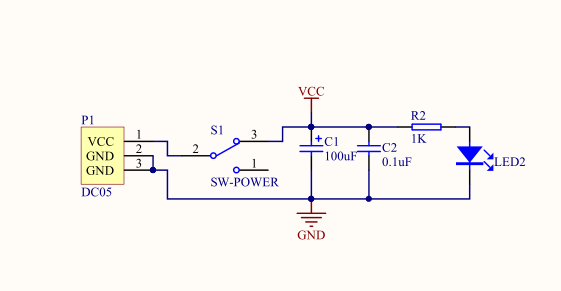

正文摘要:我是一個初學者,看到一個電源電路,既沒有采用AMS117等穩壓芯片,而是采用兩個100u和0.1u的電容,不知道這兩個電容起什么作用,是去偶嗎,數值是怎么計算的?還有后面電阻的值咋這么大 |
VCC和P1段子的VCC是同一個引腳功能,只是中間做了開關通斷切換。C1和C2分別是做低頻和高頻的濾波使用,當然,C1還有穩壓作用,所以我猜測你關掉開關燈會慢慢變暗,但是可能速度快點的話看不出來這個過程。 |
0.1uF,也就是104,這個是不能少的,這是美國軍方發現的,所以,估計銷量最大的電容應該就是0.1uF(104)了 至于前面那個大的,沒有特嚴格的要求,只要是10uF以上就差不多了,也就是0.1uF的100倍以上就行了,這也是美國軍方發現,你信嗎 兩個都是濾波電容,0.1uF固定不變,大電容要根據負載來計算的,它有一個麻煩的計算公式,最好不要知道。反正如果不行就加大電容的容量就可以了 就單片機而言,100uF足夠了 |
僅有這一部分圖只能發揮想象了。電容是濾波用的,電阻是發光管的限流電阻。一是接口P1提供的電壓就是通過穩壓輸入的后面就不再加穩壓了,比如USB的5V供電。二是現在好多單片機都是寬范圍的,比如說2.4~5.5V都可以工作,假如是兩支1.5V電池供電,不會超過范圍,不加穩壓IC對單片機供電也是可以工作的 |
去偶就可以了! |
連接器P1外接的就是穩壓CD5V,當然不必再增加穩壓電路。只要加C1、C2濾波即可。 |
