線寬設置不對，在pcb里面--設計--規則--routing-- width里面有設置線寬限制

lg0556 發表于 2020-3-26 09:29
你從原理圖導入到PCB的時候，應該在元器件哪里有個禁止走線層的框，需求去掉。或者，就是你規格設置的問題 ...

那怎么弄，在哪里看

清泉鳴沙 發表于 2020-3-26 16:18
現在線寬是多少？你規則設置中最小是20mil，最大30mil，是否不在該范圍內？

線寬是10mil

現在線寬是多少？你規則設置中最小是20mil，最大30mil，是否不在該范圍內？

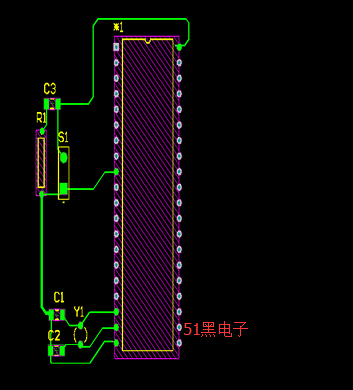

貼片的引腳是top layer 屬于頂層的線，而直插式的引腳是buttom layer屬于底層的線，你這樣接就是把PCB板正面的線接到反面去了，當然會報錯

你從原理圖導入到PCB的時候，應該在元器件哪里有個禁止走線層的框，需求去掉。或者，就是你規格設置的問題。

直接上文檔吧，你的示圖不夠完整
