"47uF和470Ω，RC常數約為22ms"
這有什么意義呢?????
8051是高電平復位,所以,你先看一下你用的8051單片機的高電平電壓是多少V的,然后,再計算一下,5V電壓通過470歐電阻給47uF電容充電,多長時間之后電容的電壓可以達到低于高電平,這一段時間才是復位時間,這和時間常數是沒有直接的等于關系的我看了一下AT89C51的數據手冊,1.9V以上的都是算是高電平,低電平是多少沒看到哪里
而你這個就是R4太小了,換成一個10K或者以上的電阻就可以,至于復位時間,那玩意沒多大意義,只要能正常復位,沒有必要去那個,除非你是要絕對的開機速度
直接換成STC的單片機,內置時鐘和復位電路,省去晶振和復位電容它不香嗎?

靳赟少 發表于 2020-4-4 15:20
上電復位建議你去看一下，他是接電阻后接地

我這是電容正極接電源，負極接rst和地呀，沒錯吧

上電復位建議你去看一下，他是接電阻后接地

通電會復位，但是電阻小了，復位會特別快

試試10uF和10k歐姆，如果不起作用，請將電阻改為8.2K歐姆。

47okey 發表于 2020-4-2 20:56
嗯 ，實物用10uF和10k 吧，仿真不管它。

我聽說貌似proteus仿真復位電路的電阻不能超過1k。。。

黃youhui 發表于 2020-4-3 09:16
別人復位電路是VCC-----電阻—o——電容——GND    o-----復位IO口，你復位電路不接VCC怎么復位

看錯了，你的單片機貌似是高電平復位

夜空。 發表于 2020-4-2 09:11
我聽說51單片機復位電路一般用10uf電容和10k電阻，但是我在proteus仿真時按下復位鍵時無法復位，這是怎么回 ...

別人復位電路是VCC-----電阻—o——電容——GND    o-----復位IO口，你復位電路不接VCC怎么復位

夜空。 發表于 2020-4-2 09:11
我聽說51單片機復位電路一般用10uf電容和10k電阻，但是我在proteus仿真時按下復位鍵時無法復位，這是怎么回 ...

嗯 ，實物用10uF和10k 吧，仿真不管它。

應該是R4阻值太小，換成10K。阻值太小C3充電太快，實際復位電路中電阻值沒有用這么小的。

我說一個可能遇見的冷門的原因，之前單片機師傅講的，可能是實物元件出問題，你試試換一個

R4換成1K

47uf改成  10uf，電容有點大

你實物試試，protues很多不照正常套路來的。proteus你也可試按鍵不接正，接gnd試試能不能復位

R4電阻改到100歐一下試試應該可以了

復位電路的作用：在上電或復位過程中，控制CPU的復位狀態：這段時間內讓CPU保持復位狀態，而不是一上電或剛復位完畢就工作，防止CPU發出錯誤的指令、執行錯誤操作，也可以提高電磁兼容性能。
一是一般情況上電復位的時間在10ms左右就能保證單片機可靠復位。
二是復位時間多長就沒有關系，直到復位引腳為低時執行程序。
三是51單片機復位電路電容和電阻大小，只是時間常數的長短。

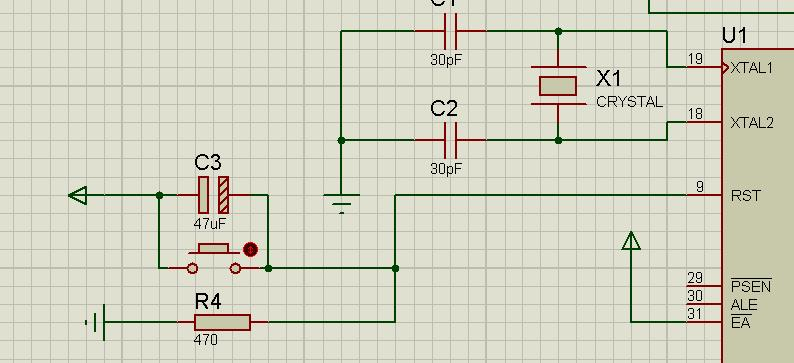

我聽說51單片機復位電路一般用10uf電容和10k電阻，但是我在proteus仿真時按下復位鍵時無法復位，這是怎么回事啊
