發布時間: 2020-4-28 09:11

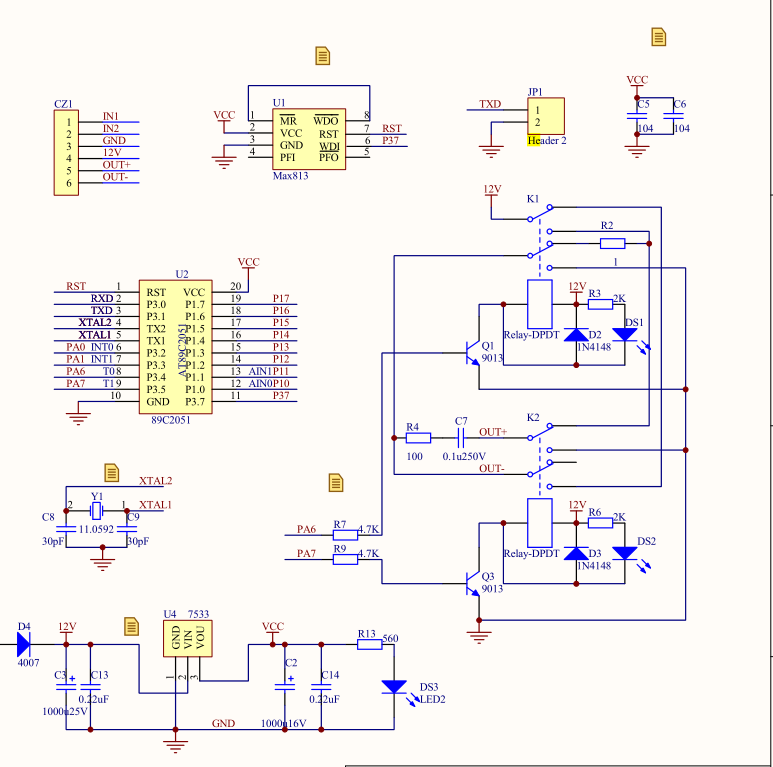

正文摘要:不論怎么改，單片機輸出還是高電平。（單片機沒有問題），我不知道是寄存器設置問題還是端口設置問題。請各位指點一下。電路圖中所有引腳都外接了上拉電阻 |
|
各位大佬。問題已經解決了。程序有錯誤但是不大，硬件電路也沒有錯誤。最根本的錯誤是我用錯了軟件。用KEIL 5 編寫2051的程序生成的HEX文件時錯誤的。我在虛擬機上下載了XP系統，安裝了KEIL 2 再生成新的HEX文件就是對的了。 |
| 主例程沒有無限循環，加電時僅執行初始化，因此輸出默認設置為高。 |
| 程序問題，第一、main函數里面沒有while循環，程序上電執行一遍就跑飛了。第二、沒有輸出，單片機默認輸出高電平 |
bhjyqjs 發表于 2020-4-28 14:20 這是一個正在使用的產品，硬件電路沒有問題，可以使用。只不過，我在硬件上學的太少，不知道怎么驅動。寫的程序也沒有任何反映。 |
| AT89C2051是老式的51單片機，拉電流只有幾十uA,所以高電平輸出無法完成。該芯片灌電流最大20mA，所以要更改相應的驅動電路，才能完成設計意圖。 |
| 直接P3=0x00 |
zmc419 發表于 2020-4-28 10:44 單片機和硬件電路沒有問題。就是我的程序問題，但是我看不出來 |
| P3雙向口，應該不用上拉。 |
| 直接P3=0x00，測試硬件有無問題。 |
給個方向也好 |
| 單片機默認是高電平，你的watchdog一直在往復硬件復位，所以輸出一直是高電平。所以應該是你的喂狗方式有問題 |
